G
H
Figura 1
A
A
E
C1
C1
C2
C2
D
D
B
F

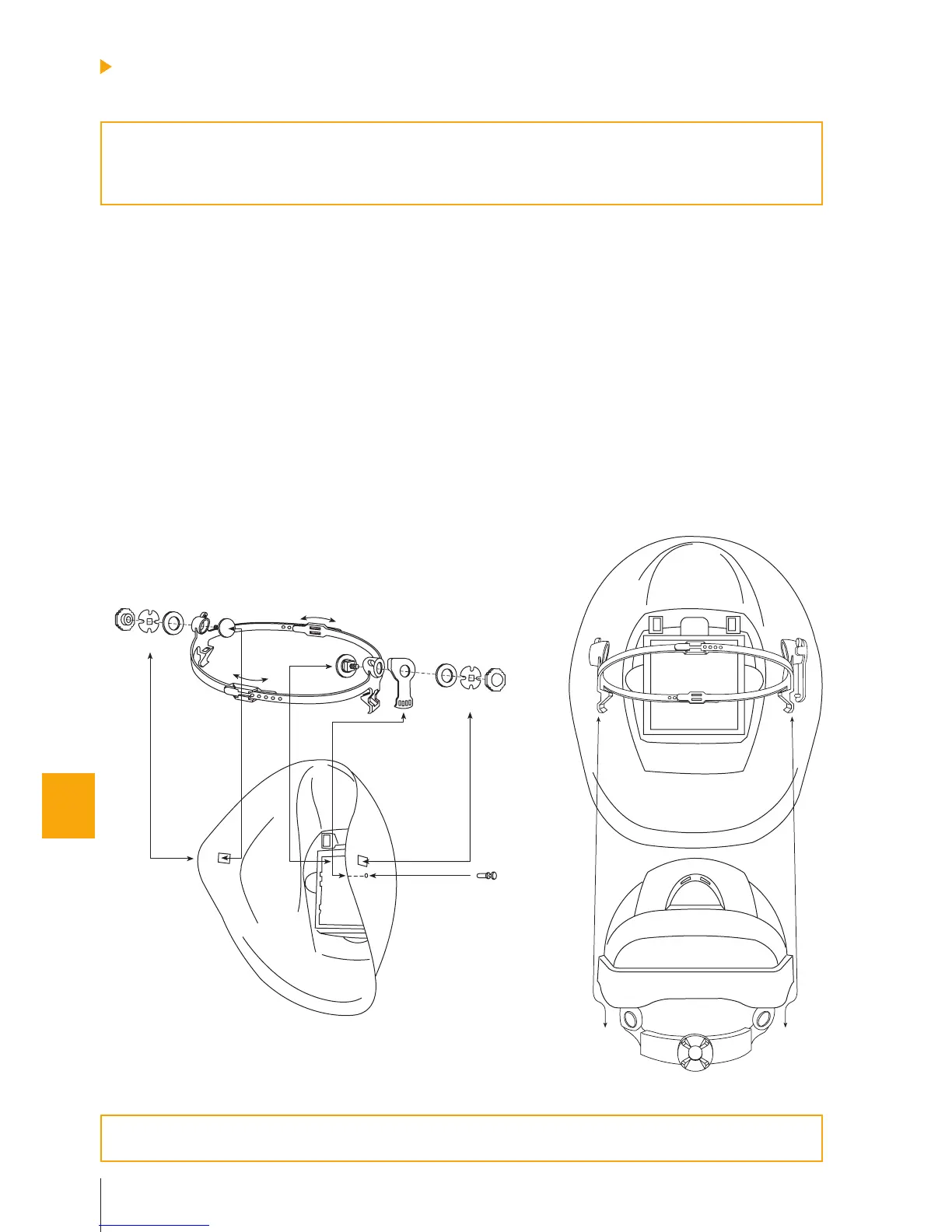

BH3 ENSAMBLADO DEL CASCO Y DEL HARD HAT
/ BH3 HH - versión del casco BH3 con concepto Safety cap /
Si usted ha adquirido el casco de soldadura BH3 en combinación con hard hat, el Speedy
Loop reemplazará al mecanismo para la cabeza estándar. Por favor note que los huecos
en el casco, como así los tornillos, tuercas y juntas son diferentes a los del mecanismo
para la cabeza estándar.
Inserte los tornillos (A) a través de las aberturas en el Speedy Loop (E).
Inserte el Speedy Loop (E) en la armazón del casco (F) tal como se muestra en la figura 1 y
presione los tornillos (A) a través de los huecos rectangulares en la armazón del casco.
Coloque la pieza de ajuste de inclinación (B) en la parte derecha entre el Speedy loop (E) y el ar-
mazón del casco (F). Asegúrese de que un pequeño pin sea fijado en uno de los cuatro huecos
en la pieza de ajuste de inclinación. Elija el hueco adecuado para garantizar su mayor confort.
Ajuste la tuerca (D) y las juntas (C1, C2) en el tornillo (A).
Coloque el casco con el speedy loop sobre el hard hat tal como se muestra en la figura 2. Con
un “click” a la derecha y hacia la izquierda se determinará la posición. En caso de ser necesario
ajuste el largo/diámetro del Speedy Loop para lograr un máximo agarre del casco. Ajuste la
distancia entre el rostro y el casco de soldadura mediante la coordinación de la extensión/reduc-
ción de las partes frontal y posterior del Speedy Loop a fin de lograr la posición más confortable.
El dispositivo de protección de la cabeza del hard hat (G) puede ser ajustado girando el botón
en la parte trasera (H) a fines de adecuarse a todos los tamaños de cabeza.
Presione el botón y
sosténgalo mientras lo gira, suéltelo al llegar a la posición deseada-de mayor comodidad.
El mecanismo para la cabeza está equipado con una cinta antitranspirante reemplaza-
ble. Las cintas antitranspirantes pueden adquirirase a través de su distribuidor local.
Figura 2
1.
2.
3.
4.
5.
6.
182
ES
