SAVAIME UŽTAMSĖJANČIO SUVIRINIMO FILTRO IR APSAUGINIŲ
LANGELIŲ NAUDOJIMAS / Grand GDS, Grand ES, Power GDS, Power ES /

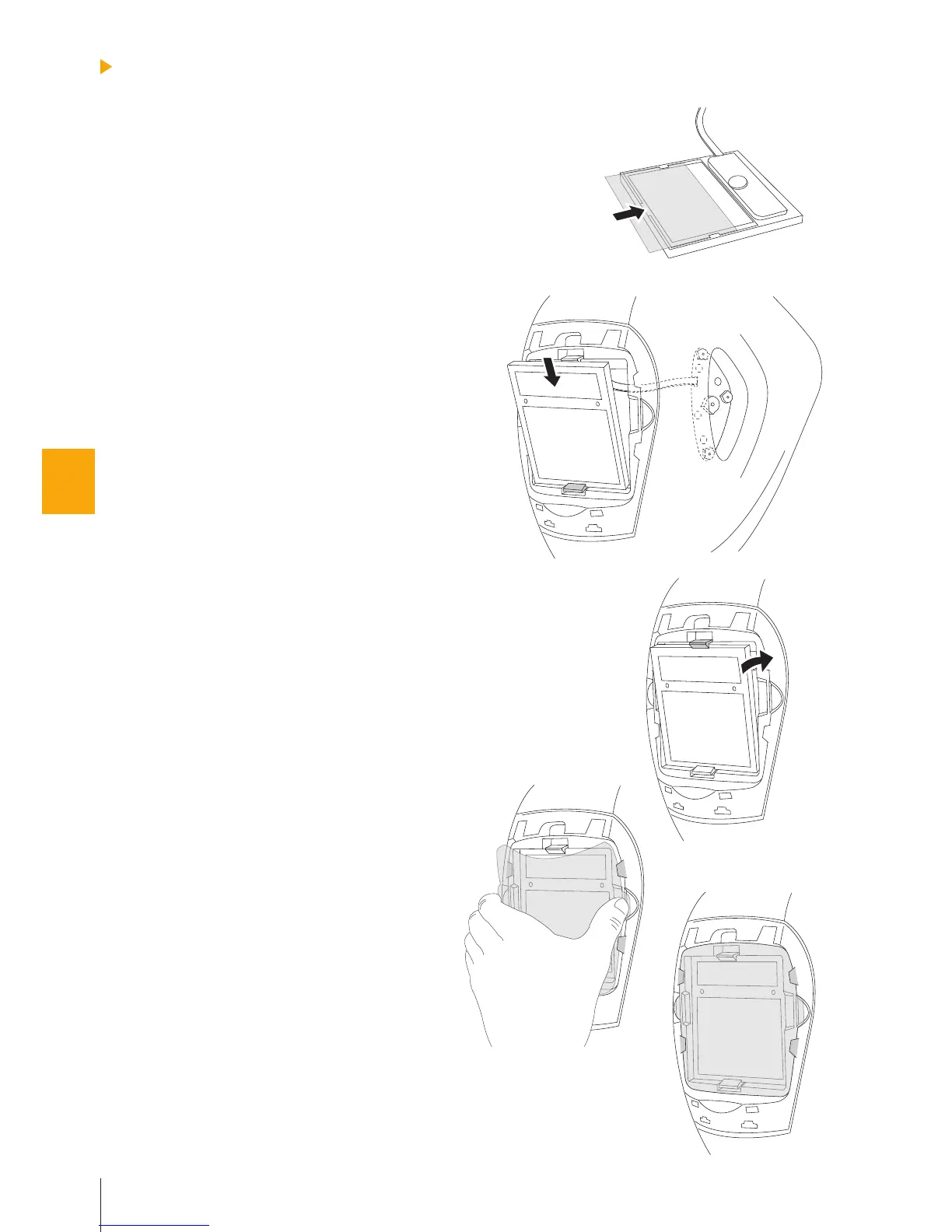

Įstumkite vidinį apsauginį langelį į vidinę
savaime užtamsėjančio suvirinimo filtro pusę
kaip parodyta 1 paveikslėlyje.
Švelniai sulenkite plokštelę su išorinio valdy-
mo mikroschema priešais filtrą taip, kad jis
būtų įstatytas į šalmo gaubto vidų, prieš jus.
Įstatykite filtrą į jam numatytą vietą. Pirmiausia
apačioje įstatykite filtrą taip, kad jis užsifiksuotų
apatiniame fiksatoriuje (2.a), tada paspauskite
viršutinę dalį taip, kad ši užsifiksuotų viršutinia-
me fiksatoriuje (2.b).
Išorinę apsauginę plokštelę į vietą įstatykite
naudodami keturis laikiklius. Laikydami
apsauginį langelį nykščiu ir viduriniuoju pirštu
įstatykite į du laikiklius nykščio pusėje. Šalmo
gaubto įpjova suteikia pakankamai vietos jūsų
nykščiui (3.a). Viduriniuoju pirštu sulenkite
apsauginį langelį ir kitais pirštais įstatykite
abu laikiklius kitoje pusėje (3.b).
Uždarykite šalmo gaubtą išoriniu rėmeliu.
Apatinę dalį įstatykite į du apatinius šalmo
gaubto laikiklius, o viršutinę dalį įspauskite
taip, kad užsifiksuotų du viršutiniai fiksatoriai
abejose pusėse (2x paspauskite) (4.).
Įstatykite išorinio valdiklio korpuso viduri-
niąją dalį į jo angą, esančią išorinėje šalmo
dalyje (5.).
Įstatykite elektroninę mikroschemą su poten-
ciometrais į vidurinę išorinio valdymo korpuso
dalį (6.).
Spausdami elektroninę plokštelę iš išorės
įstatykite 4 potenciometrų rankenėles. Įstaty-
kite tinkamai. Patikrinkite, ar galinė rankenėlių
padėtis atitinka žymes ant išorinių valdiklių
korpuso (7.).
Įstatykite išorinę išorinio valdymo korpuso dalį
taip, kad ši įsistatytų vidurinėje išorinio valdy-
mo korpuso dalyje (8.).
Tinkamai įstatykite vidinę išorinio valdymo kor-
puso dalį vidurinėje išorinio valdymo korpuso
dalyje ir užfiksuokite keturiais varžtais (9.).
