A
A
C
C
B
D
X
E
F
Z
Z
Y
Norint užtikrinti tinkamą šalmo sandarumą ir
saugumo standartus, BH3 AIR įranga privalo
papildomai būti komplektuojama su viena pora
tarpinių. Tarpinės tvirtinamos dviejuose viršuti-
niuose išorinio valdymo rėmelio fiksatoriuose.

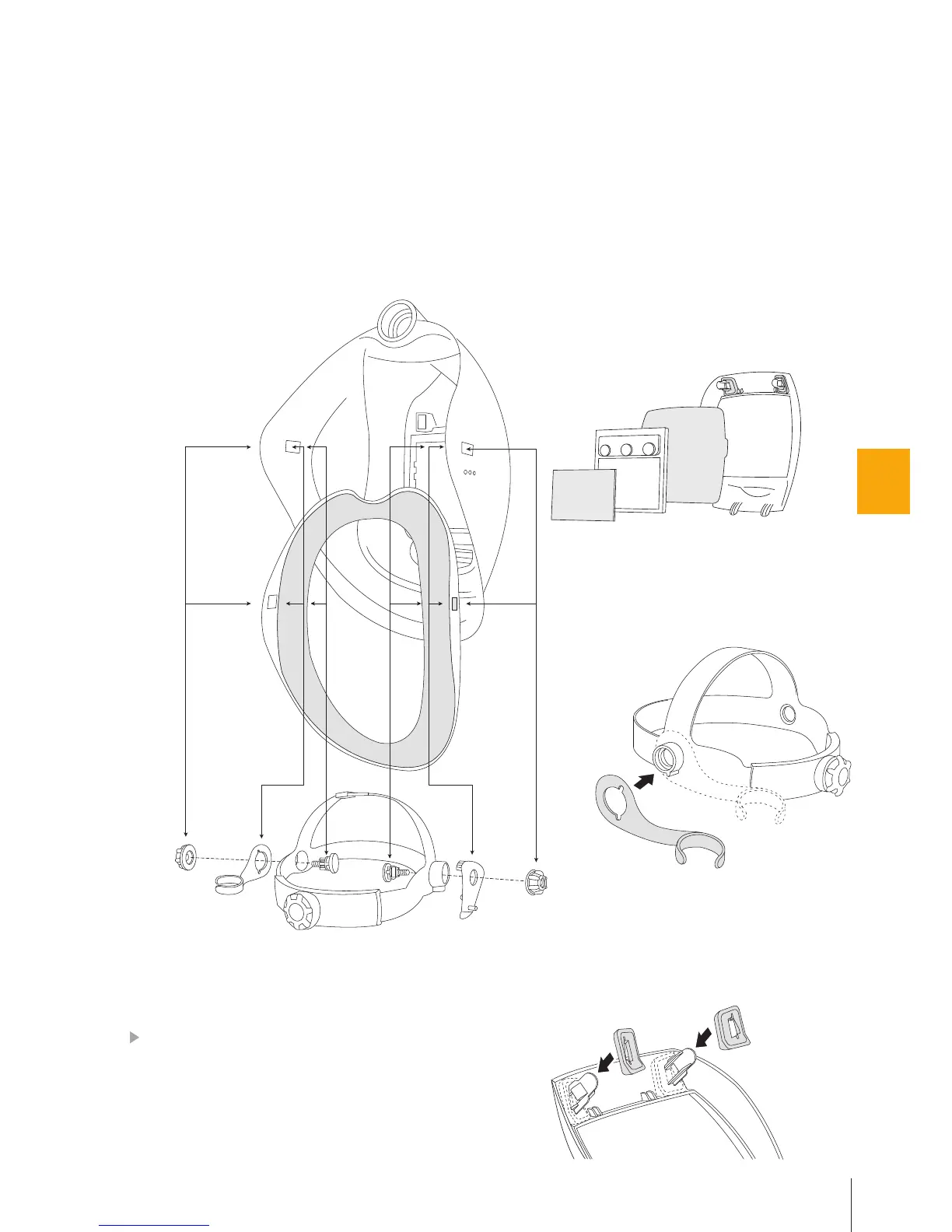

1. paveikslėlis
2. paveikslėlis
TARPINIŲ SURINKIMAS
BH3 AIR šalmo surinkimas yra analogiškas BH3 šalmo ir galvos įrangos surinkimo skyriuje apra-
šytai procedūrai. Be keletos papildomų integruotų komponentų (oro padavimo kanalo, žarnelės
jungties ir oro filtro), kurių surinkimas turi būti atliekamas tik gamintojo, BH3 AIR šalmas taip pat
turi žarnelės laikiklį (X), veido zonos izoliaciją (Y) ir dvi tarpines (Z).
Žarnelės laikiklis (X) turi būti tvirtinamas galvos įrangoje (D) tarp galvos įrangos (D) ir veržlės (C),
kaip parodyta 1 paveikslėlyje. Žarnelės laikiklis suprojektuotas taip, kad jį galima būtų naudoti bet
kurioje šalmo pusėje, o tai priklauso nuo švaraus oro padavimo įrenginio tipo.
Veido zonos izoliacija BH3 AIR šalme privalo būti tinkamai sumontuota. Jos padėtis šalmo ir gal-
vos įrangos atžvilgiu parodyta 1 paveikslėlyje, tuo tarpu tiksli padėtis BH3 AIR šalmo, oro kanalo
ir laikiklio atžvilgiu, tiksliai aprašyta skyriuje VEIDO ZONOS IZOLIACIJOS KEITIMAS.
107
LT
