Aby bolo zabezpečené primerané tesnenie kukly
a aby boli dodržané bezpečnostné predpisy, musí
byť BH3 AIR vybavená dodatočným párom pod-
ložiek. Podložky sú pripevnené na dvoch horných
vnútorných kolíkoch rámu externého ovládania.

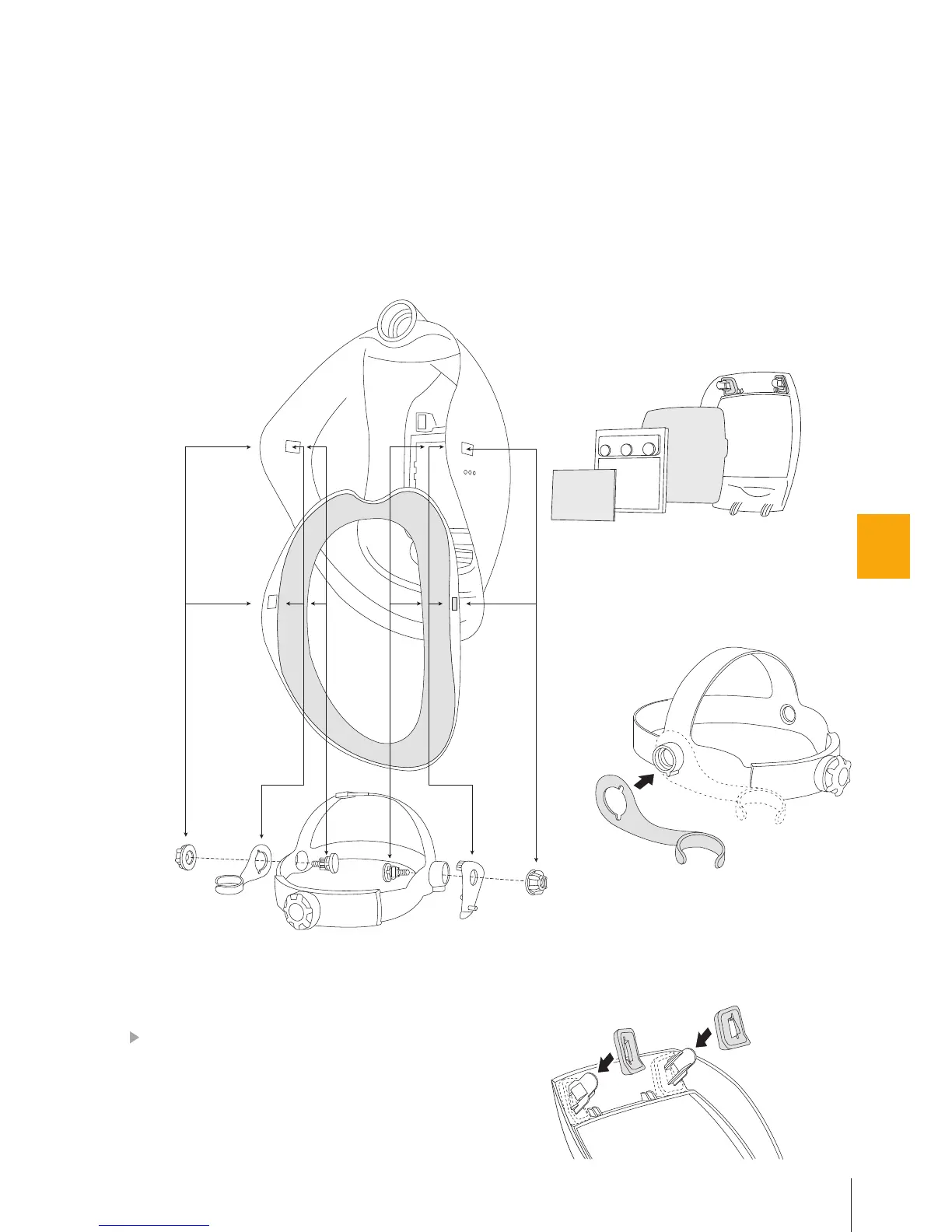

Obrázok 1.
Obrázok 2.
MONTÁŽ PODLOŽIEK/TESNENIA
Montáž helmy BH3 AIR je podobná, ako je opísané v časti Montáž BH3 a sady na hlavu. Okrem
niekoľkých integrovaných častí, ktoré sú pridané navyše (vzduchová trubica, hadicová prípojka,
vzduchová mriežka), a ktoré môže montovať iba výrobca, má maska BH3 AIR ešte držiak hadice
(X), tvárové tesnenie (Y) a pár podložiek/tesnení (Z).
Držiak hadice (X) treba pripevniť k sade na hlavu (D), a to medzi ňu (D) a maticu (C), pozri obr.
1. Držiak hadice je navrhnutý tak, aby sa dal používať po oboch stranách postroja na hlavu v
závislosti od typu Clean-air power unit.
Tvárové tesnenie musí byť do helmy BH3 AIR správne vsadené. Jeho umiestnenie vzhľadom k
helme a postroju je zrejmé z obr. 1 a jeho presná poloha voči helme BH3 AIR, vzduchovej trubici
a držiaku je podrobne opísaná v časti VÝMENA TVÁROVÉHO TESNENIA.
