BALDER BH3 - Page 134

G
H

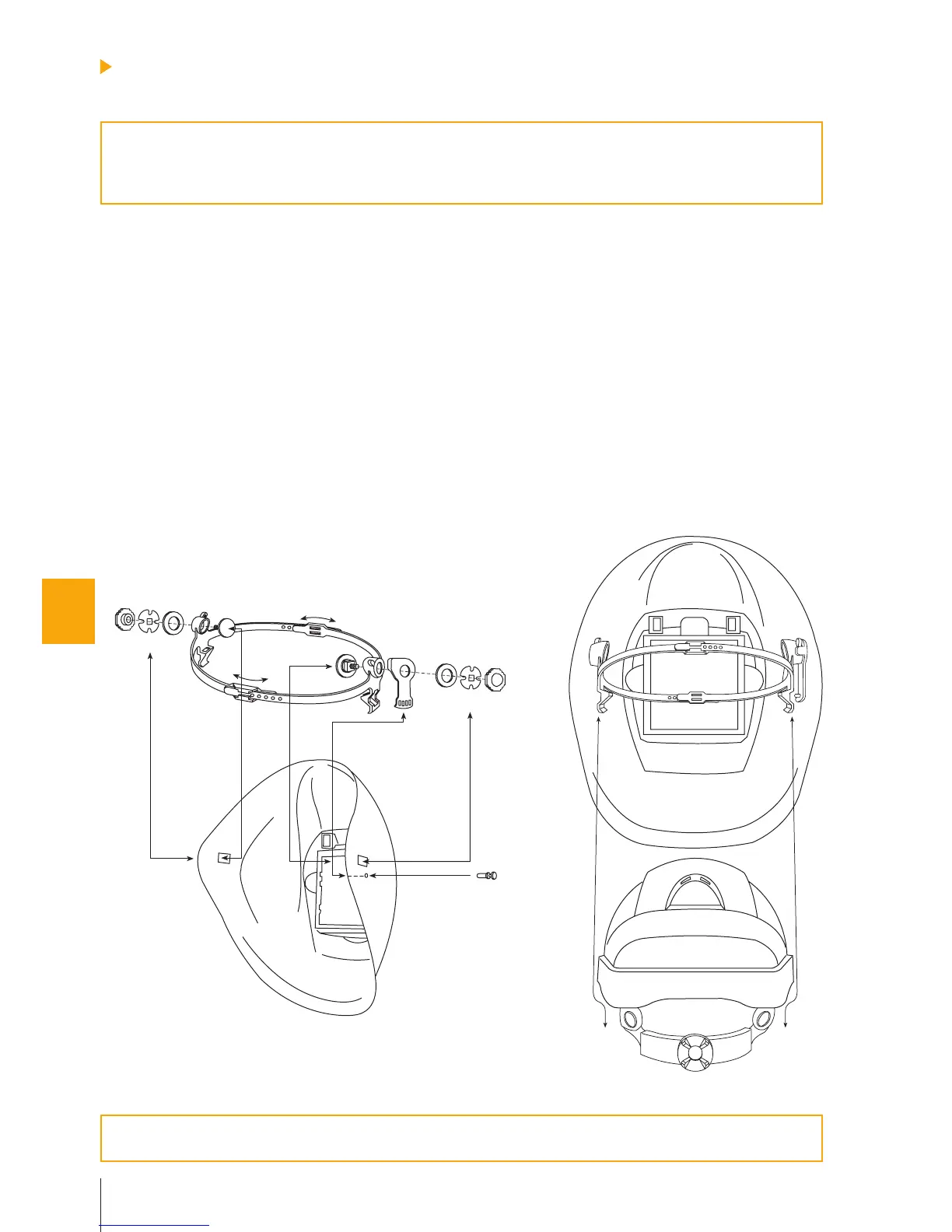

1. zīmējums
A
A
E
C1
C1
C2
C2
D
D
B
F
BH3 AIZSARGMASKAS UN ĶIVERES MONTĀŽA
/ BH3 HH - BH3 aizsargmaska ar ķiveri /
Ja esat iegādājušies BH3 metināšanas aizsargmasku kopā ar aizsargķiveri, standarta
galvas stiprinājuma vietā tiek izmantots »Speedy Loop« stiprinājums. Ņemiet vērā, ka
šīs aizsargmaskas caurumi, kā arī bultskrūves, uzgriežņi un paplāksnes atšķiras no
standarta galvas stiprinājuma.
Ievietojiet skrūves (A) caur atverēm »Speedy Loop« stiprinājumā (E).
Ievietojiet »Speedy Loop« (E) stiprinājumu aizsargmaskas karkasā (F), kā parādīts 1. attēlā.
Iebīdiet skrūves (A) caur taisnstūrveida atverēm aizsargmaskas karkasā.
Uzstādiet izliekto regulēšanas detaļu (B) labajā pusē starp »Speedy Loop« (E) stiprinājumu un
aizsargmaskas karkasu (F). Pārbaudiet, vai vienā no četrām izliektās regulēšanas detaļas atve-
rēm ir ievietota neliela tapiņa. Iestatiet tapiņu visērtākajā caurumā.
Pievelciet uzgriežņus (D) un paplāksnes (C1, C2) uz skrūvēm (A).
Uzstādiet aizsargmasku ar »Speedy Loop« stiprinājumu uz ķiveres, kā parādīts 2. attēlā. Atska-
not klikšķiem gan kreisajā, gan labajā pusē, aizsargmaska ir nofiksējusies. Ja nepieciešams,
noregulējiet »Speedy Loop« stiprinājuma garumu/diametru tā, lai nodrošinātu vislabāko saķeri ar
ķiveri. Pagarinot vai saīsinot »Speedy Loop« priekšējo un aizmugurējo daļu, noregulējiet attālu-
mu starp seju un metināšanas ķiveri.
Ķiveres galvas stiprinājumu (G), griežot aizmugurējo ritentiņu (H), var pielāgot jebkuram galvas
izmēram. Pēc galvas stiprinājuma noregulēšanas atlaidiet ritentiņu un pārbaudiet, vai tas
fiksējas atbilstošajā pozīcijā.
Galvas stiprinājuma sistēmas komplektācijā ir nomaināma sviedrus uzsūcoša lente.
Sviedrus uzsūcošas lentes iespējams iegādāties, sazinoties ar vietējo firmas pārstāvi.
2. zīmējums
1.
2.
3.
4.
5.
6.
134
LV
