AUTOMĀTISKĀS APTUMŠOŠANĀS METINĀŠANAS FILTRA UN AIZSAR-
GEKRĀNU MONTĀŽA / Grand GDS, Grand ES, Power GDS, Power ES /

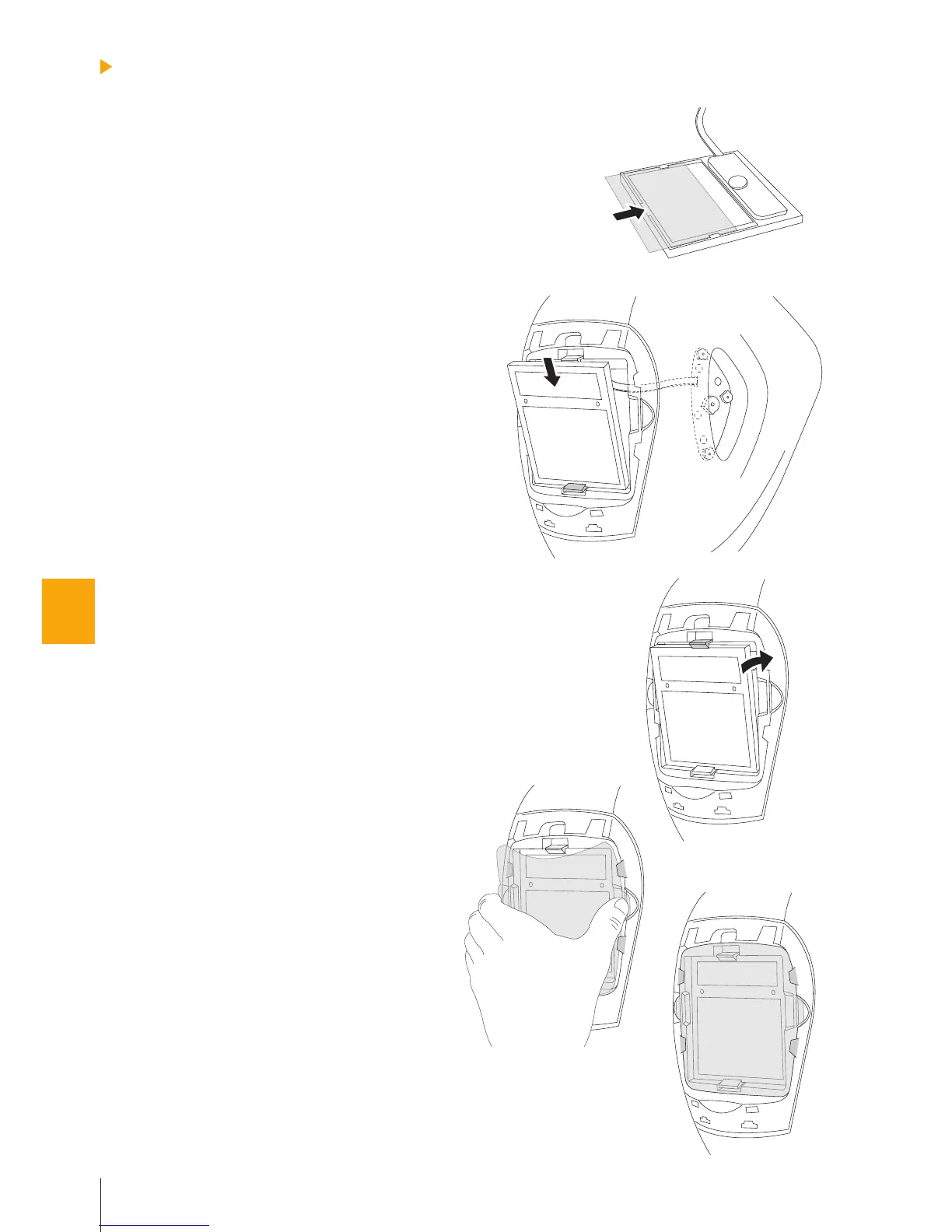

Uzbīdiet iekšējo aizsargekrānu uz automā-
tiskās aptumšošanās metināšanas filtra
iekšpuses, kā parādīts attēlā (1.).
Lēnām nolieciet ārējās vadības drukātās
shēmas plati aiz filtra tā, lai tā atrastos aizsarg-
maskas karkasā jūsu priekšā. Ievietojiet filtru
atbilstošajā atverē. Vispirms ievietojiet filtra
apakšdaļu, ļaujot tai ar klikšķi nofiksēties apak-
šējā skavā (2.a). Pēc tam bīdiet augšdaļu, līdz
tā ar klikšķi nofiksējas augšējā skavā (2.b).
Ievietojiet ārējo aizsargplāksni tās pozīcijā ar
četriem sānu turētājiem. Turot aizsargekrānu
ar īkšķi un vidējo pirkstu, ievietojiet to abās
īkšķa puses sānu spraugās. Padziļinājums
aizsargmaskas karkasā nodrošinās īkšķim ne-
pieciešamo vietu (3.a). Ar vidējo pirkstu salie-
ciet aizsargekrānu un ar citu pirkstu palīdzību
ievietojiet to abās sāna spraugās (3.b).
Aizveriet aizsargmaskas karkasu ar ārējo
ietvaru. Ievietojiet abas apakšējās tapiņas
aizsargmaskas karkasa apakšējās atverēs
un iebīdiet ietvara augšdaļu aizsargmaskas
karkasā tā, lai abas augšējās tapiņas ar
klikšķi nofiksētos abās pusēs (atskanēs divi
klikšķi) (4.).
Ievietojiet ārējās kontroles korpusa vidējo
daļu attiecīgajā atvērumā, kas atrodas ķiveres
karkasa ārpusē (5.).
Ievietojiet elektroniskās shēmas plati ar
potenciometriem ārējā vadības korpusa
vidusdaļā (6.).
Piespiediet elektronisko plati un no ārpuses
ievietojiet potenciometru četras kontrolierīces.
Strādājiet uzmanīgi un pārliecinieties, vai
kontrolierīces ir ievietotas pareizi. Pārbaudiet,
vai uz kontrolierīces redzamās atzīmes atbilst
atzīmēm uz ārējo kontrolierīču korpusa (7.).
Uzstādiet ārējā vadības korpusa ārējo daļu uz
ārējā vadības korpusa vidusdaļas (8.).
Uzstādiet ārējā vadības korpusa iekšējo daļu
uz ārējā vadības korpusa vidusdaļas un nofik-
sējiet ar četrām skrūvēm (9.).
