Lai nodrošinātu pareizu aizsargmaskas izolāciju
un atbilstību drošības standartiem, BH3 AIR ir
jāaprīko ar papildu paplākšņu pāri. Paplāksnes
uzstāda uz ārējā vadības karkasa iekšpusē izvie-
totajām abām augšējām tapiņām.
1. zīmējums
2. zīmējums
PAPLĀKŠŅU MONTĀŽA
BH3 AIR aizsargmaskas montāžas procedūra ir līdzīga sadaļā par BH3 un galvas stiprinājuma
aprakstītajai. Papildus dažām pamata detaļām (gaisa kanāls, šļūtenes savienotājs un gaisa
režģis), kas ir samontētas jau ražotnē, BH3 AIR aizsargmaska iekļauj arī šļūtenes turētāju (X),
sejas blīvi (Y) un starpliku pāri (Z).

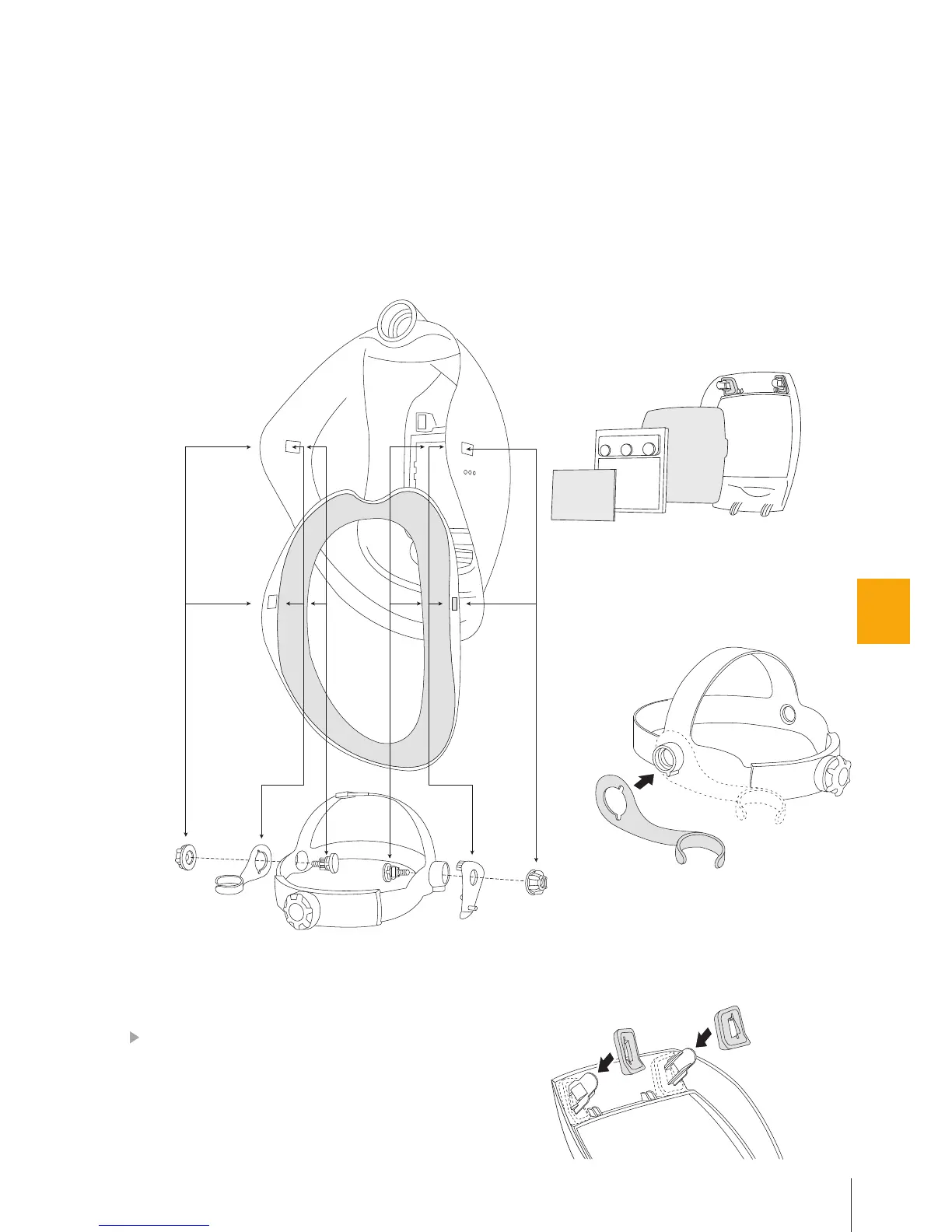

Šļūtenes turētājs (X) galvas stiprinājumam (D) jāuzstāda starp galvas stiprinājumu (D) un
uzgriezni (C), kā redzams 1. attēlā. Šļūtenes turētājs ir konstruēts tā, lai atkarībā no tīrā gaisa
padeves bloka tipa būtu lietojams jebkurā aizsargmaskas pusē.
BH3 AIR aizsargmaskas sejas blīvei jābūt pareizi uzstādītai. Sejas blīves pozīcija attiecībā pret
aizsargmasku un galvas stiprinājumu ir redzama attēlā Nr. 1. Sejas blīves pozīcija attiecībā pret
BH3 AIR aizsargmasku, gaisa kanālu un turētāju ir detalizēti aprakstīta sadaļā SEJAS BLĪVES
MAIŅA.
