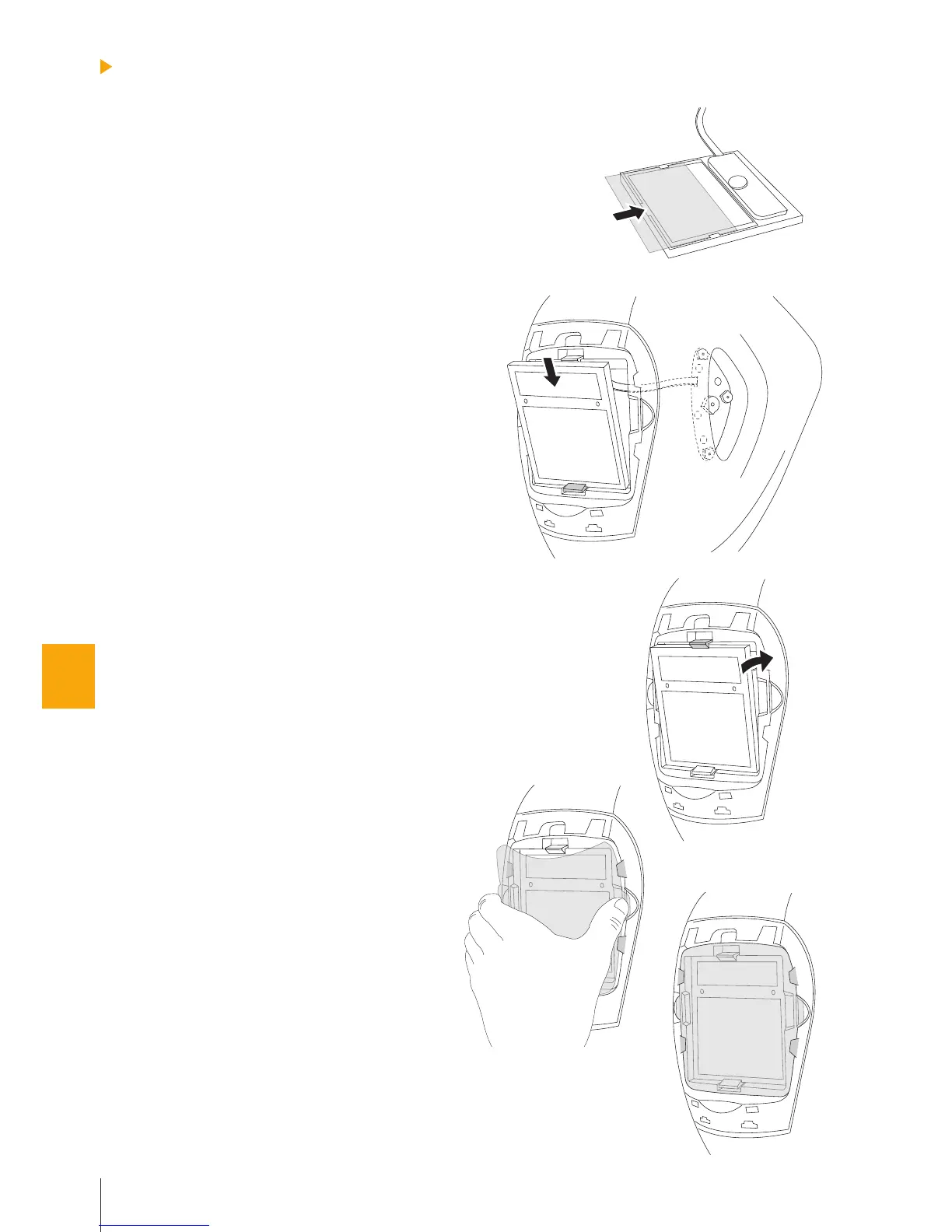

ASSEMBLAGE DU FILTRE AUTO-OBSCURCISSANT ET DES ÉCRANS
DE PROTECTION / Grand GDS, Grand ES, Power GDS, Power ES /
Glissez l’écran de protection intérieur sur le
côté intérieur du filtre de soudage auto-obs-
curcissant comme indiqué sur la figure (1.).
Pliez délicatement le circuit imprimé du
contrôle externe derrière le filtre de sorte qu’il
soit placé à l’intérieur de la coque du casque
devant vous. Introduisez le filtre dans son
ouverture. Commencez par insérer le filtre par
le bas afin qu’il s’enclenche dans l’attache du
bas (2.a); puis enfoncez la partie supérieure
afin qu’elle s’enclenche dans l’attache supé-
rieure (2.b).
Introduisez l’écran de protection extérieur dans
sa position avec les quatre supports latéraux.
Tenez l’écran de protection entre votre pouce
et votre majeur et placez-le du côté de votre
pouce dans les encoches des deux supports
latéraux. La denture dans la coque du masque
offre l’espace nécessaire pour votre pouce
(3.a). Courbez l’écran de protection avec votre
majeur et placez-le dans les deux encoches
latérales à l’aide de vos autres doigts (3.b).
Fermez la coque du masque avec le cadre
extérieur. Introduisez les deux goupilles
inférieures dans les deux ouvertures les plus
basses de la coque du masque et poussez
la partie supérieure du cadre dans la coque
du masque de sorte que les deux goupilles
supérieures s’engagent dans les trous de
goupille des deux côtés (2 déclics) (4.).
Insérez la partie centrale du logement extérieur
de la commande dans l’ouverture appropriée à
l’extérieur du masque (5.).
Insérez le circuit électronique avec les poten-
tiomètres dans la partie centrale du boîtier de
contrôle externe (6.).
Appuyez sur la carte électronique et insérez
les 4 boutons des potentiomètres depuis
l’extérieur. Prenez soin à bien insérez les
boutons correctement. Vérifiez que la position
finale des repères sur les boutons correspond
à l’inscription sur le boîtier des commandes
externes (7.).
Introduisez la partie externe du boîtier de
contrôle externe de sorte qu’elle se loge
sur la partie centrale du boîtier de contrôle
externe (8.).
Placez correctement la partie interne du boîtier
de contrôle externe sur la partie centrale du
boîtier de contrôle externe et fixez-la avec
quatre vis (9.).
