BALDER BH3 - Page 155

A
A
C
C
B
D
X
E
F
Z
Z
Y
Pour assurer une étanchéité suffisante dans le
casque et être conforme aux normes de sécurité,
le BH3 AIR doit être équipé d’une paire de joints
supplémentaires. Les joints sont attachés sur les
deux goupilles intérieures supérieures du cadre
de contrôle externe.
Le schéma 1
Le schéma 2

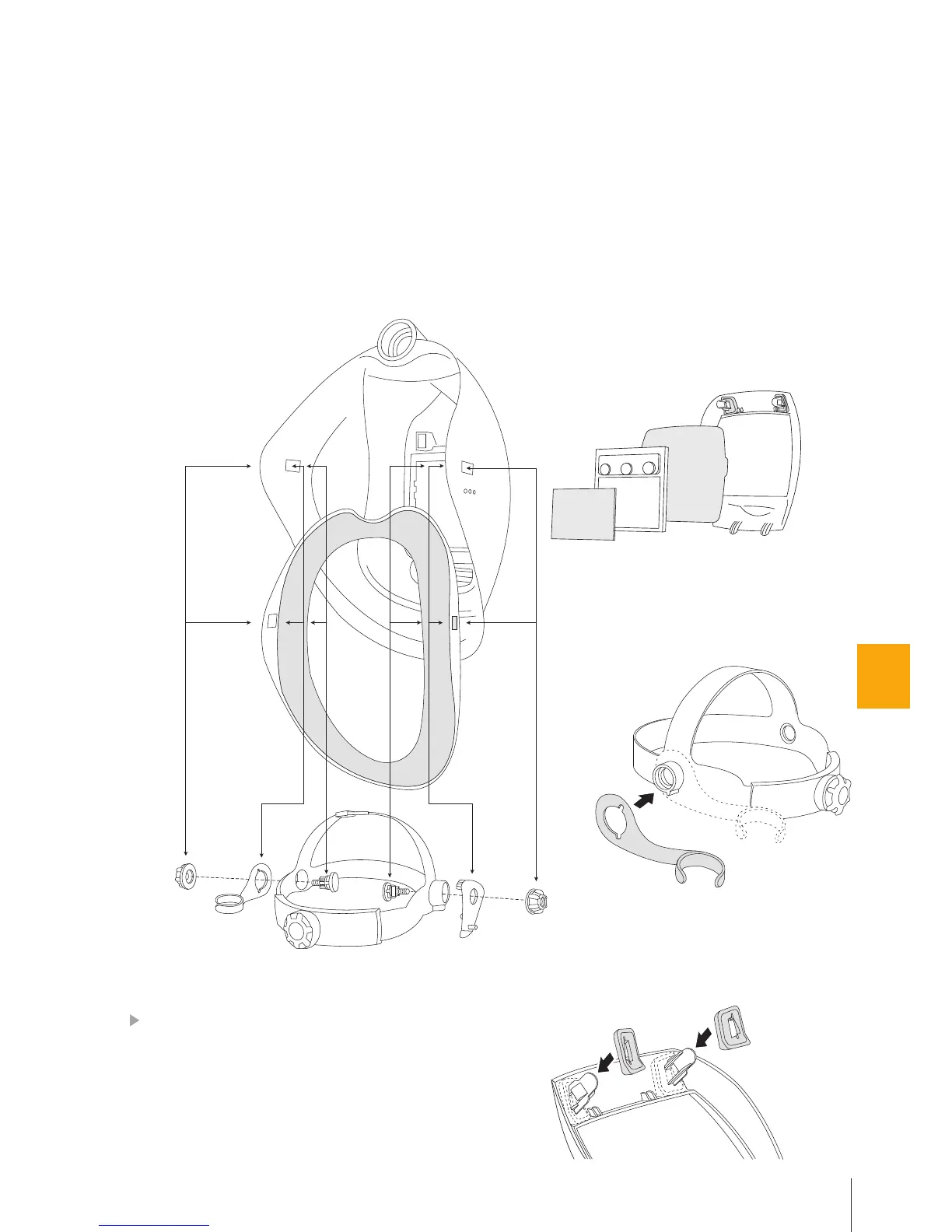

MONTAGE DES JOINTS
Le montage du masque BH3 AIR est semblable à celui décrit dans la partie décrivant l’assem-
blage du masque BH3 et du harnais. En plus des parties supplémentaires intégrées (tuyau d’air,
raccord du tuyau et grille d’air), qui doivent être uniquement assemblées par le fabricant, le
masque BH3 AIR possède également un support de tuyau (X), un joint facial (Y) et une paire de
joints (Z).
Le support du tuyau (X) doit être fixé sur le harnais (D) entre le harnais et l’écrou (C) comme indi-
qué sur la figure 1. Le support du tuyau est conçu de manière à pouvoir être utilisé dans un sens
ou l’autre du harnais, selon le type d’appareil de protection respiratoire.
Le joint facial doit être correctement assemblé au masque BH3 AIR. Sa position par rapport au
masque et au harnais est clairement montrée sur la figure no 1, tandis que la position exacte
par rapport au masque BH3 AIR, au tuyau d’air et à son support est précisément décrite dans la
partie REMPLACEMENT DU JOINT FACIAL.
