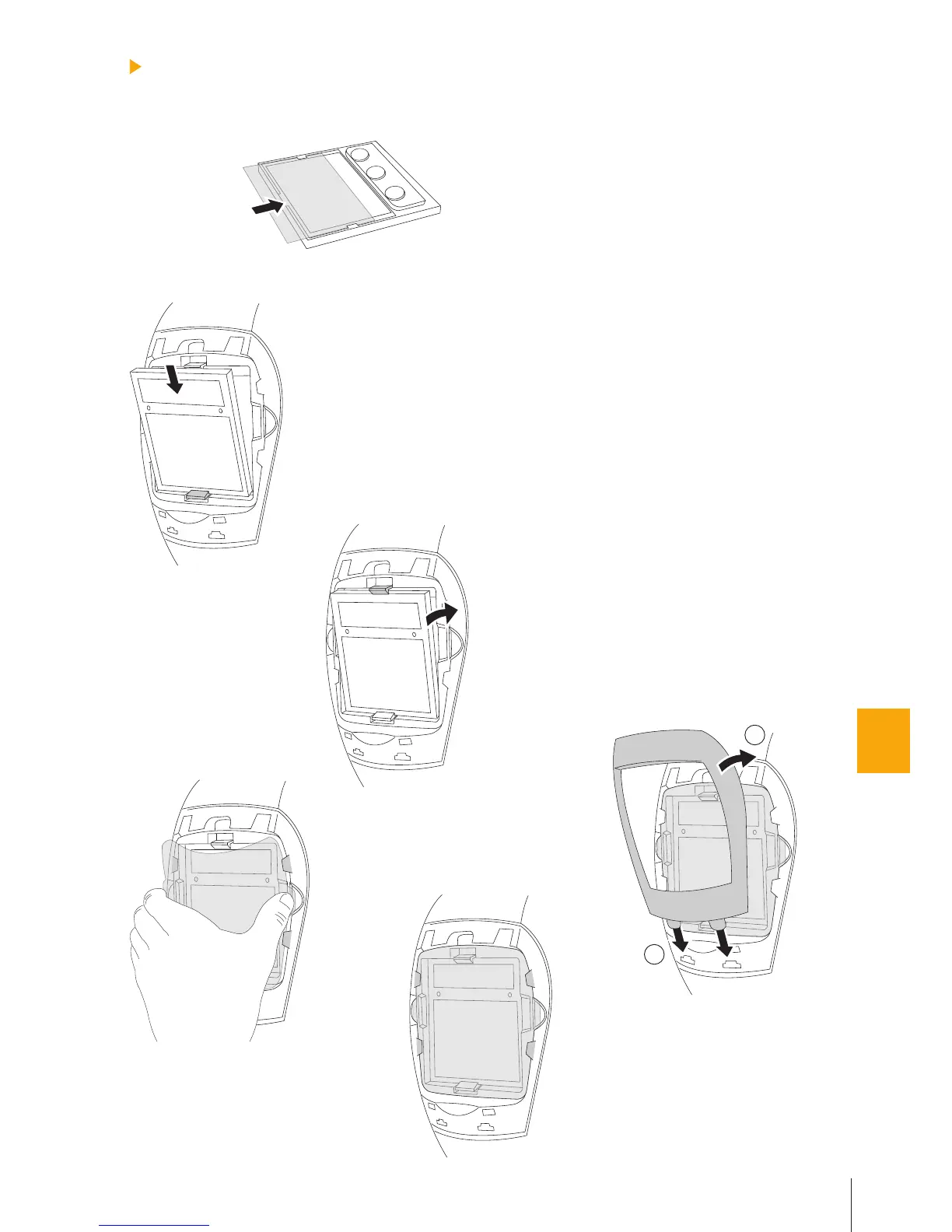

MONTAGGIO DEL FILTRO AUTO-OSCURANTE PER SALDATORE E DEI
FILM DI PROTEZIONE / Grand DS, Power DS /
Collocare lo schermo protettivo interno nella
parte interna del filtro auto-oscurante come
mostrato in figura (1.).
Inserire il filtro da molatore nell’apposita apertu-
ra introducendolo dalla parte esterna del corpo
del casco,
cominciando dal fondo in modo che il
filtro si inserisca nell’apposita sede (2.a). Quindi
spingere nella sua sede anche la parte superiore
del filtro (2.b) fino allo scatto.
Collocare lo schermo protettivo esterno in po-
sizione all’interno delle quattro staffe. Tenere lo
schermo con il pollice e il dito medio e spingerlo
nelle due apposite fessure che si trovano da
entrambe le parti del casco. La dentellatura
sul corpo del casco permette una buona presa
con le dita (3.a). Con il dito medio piegare
leggermente lo schermo di protezione e con
l’aiuto delle altre dita inserirlo nelle due apposite
fessure (3.b).
Coprire il corpo del casco con la cornice ester-
na. Inserire i due perni inferiori nelle fessure più
in basso del corpo del casco e spingere la parte
superiore della cornice nel corpo del casco in
modo che i due perni in alto si inseriscano nelle
apposite fessure (2x click) (4.).
1.
2.
3.
4.
