BALDER BH3 - Page 199

1.
2.b
3.a
2.a
3.b
4.
1
2
BH3 MONTERING AV HJÄLM OCH SKYDDSHJÄLM
/ Grand DS, Power DS /

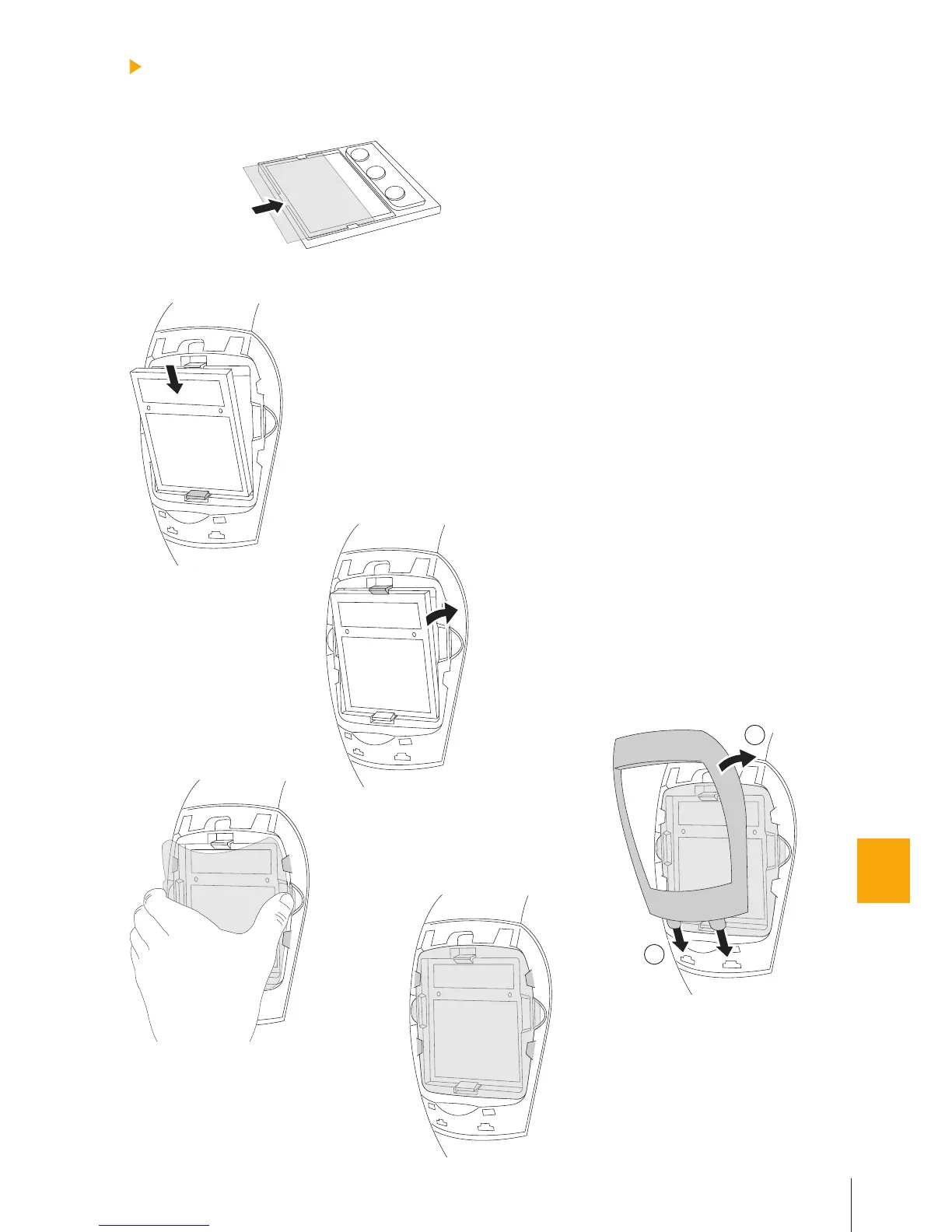

Skjut in den inre skyddsskärmen på det ljus-
dämpande filtrets insida som visas på figur 1.
Skjut in svetsfiltret i filteröppningen från
hjälmskalets utsida. Börja med att föra in filtret
vid undre kanten så att de snäpper fast i undre
fästet (2.a). Tryck därefter in övre delen så att den
snäpper fast i övre fästet (2.b).
För in yttre skyddsglas i dess position med fyra
sidohållare. Håll skyddsskärmen med tumme
och långfinger, och placera sidan vid tummen
i spåren i sidans båda hållare. Fördjupningen i
hjälmen ger plats för tummen (3.a). Böj skydds-
skärmen med långfingret, och placera den i båda
spåren med hjälp av de övriga fingrarna (3.b).
Stäng hjälmstommen med den yttre ramen. För
in de två undre stiften i de två lägre öppning-
arna i hjälmskalet och tryck ramens övre del in
i hjälmstommen tills de två övre stiften snäpper
fast i öppningarna på båda sidor (2 klick) (4.).
1.
2.
3.
4.
199
SE
