BALDER BH3 - Page 203

A
A
C
C
B
D
X
E
F
Z
Z
Y
För att säkerställa full tätning i huven såväl som
uppfylla säkerhetsstandarderna måste BH3 AIR
förses med ett par brickor. Brickorna monteras på
de två inre övre stiften på den yttre kontrollramen.

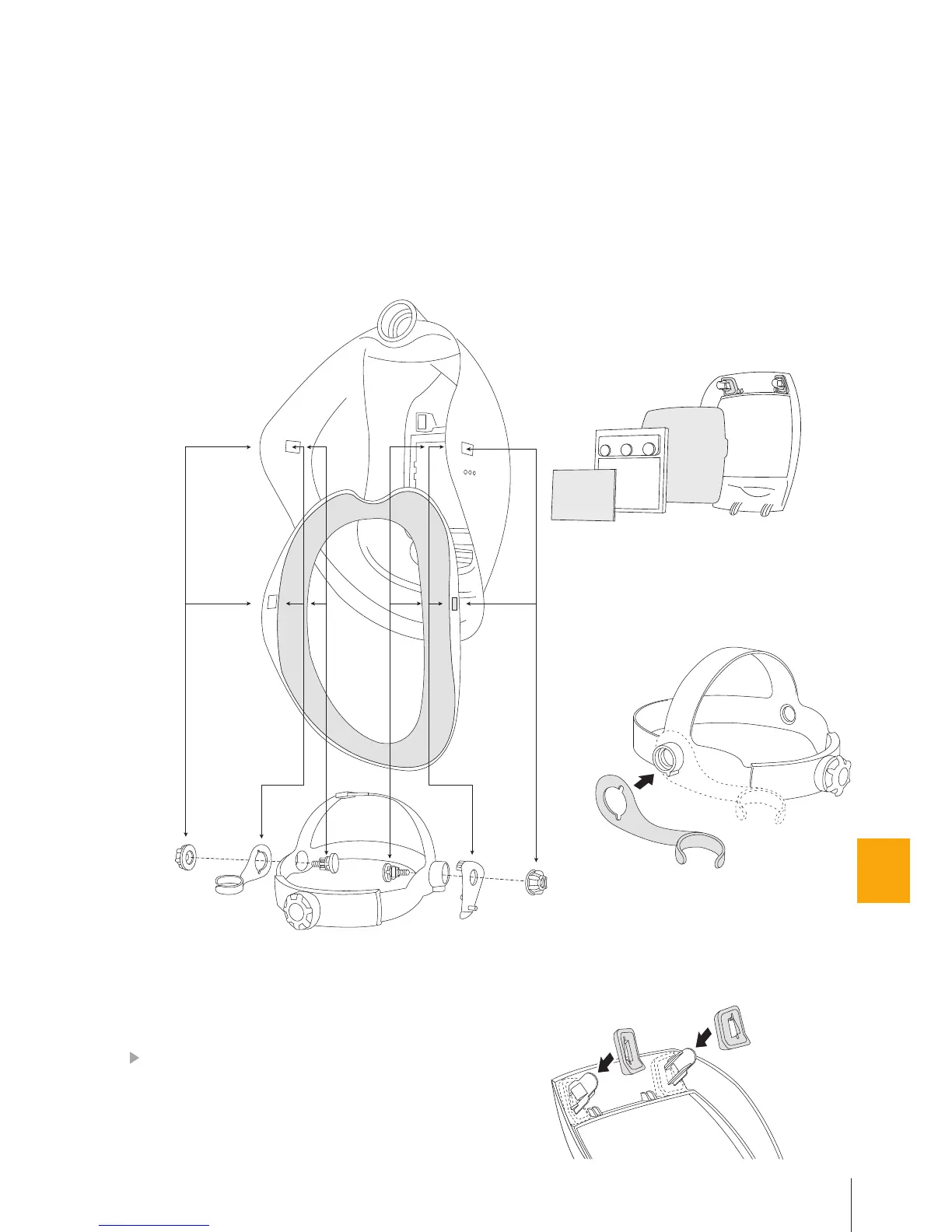

Figur 1
Figur 2
MONTERING AV BRICKOR
Montering av hjälmen BH3 AIR är liknande den som beskrivs i avsnittet BH3 HJÄLM OCH
HUVUDSTÄLLNING. Förutom några ytterligare inbyggda delar, (luftkanal, slanganslutning och
luftgaller) vilka monteras av tillverkaren, har hjälmen BH3 AIR även en slanghållare (X), ansikts-
tätning (Y) och ett par brickor (Z).
Slanghållaren (X) ska fästas på huvudställningen (D) och muttern) som visas i figur 1. Slanghål-
laren är utförd så att den medger användning på valfri sida av huvudställningen beroende på typ
av Clean-air kraftenhet.
Ansiktsmasken måste monteras korrekt i hjälmen BH3 AIR. Dess läge i förhållande till hjälmen
och huvudställningen framgår av figur 1. Det exakta läget i förhållande till hjälmen BH3 AIR, luft-
kanal och hållare beskrivs i avsnittet BYTE AV ANSIKTSTÄTNING.
203
SE
