AUTOMAATTISESTI TUMMENEVAN HITSAUSLEVYN JA SUOJALEVYJEN
KOKOAMINEN
/ Grand GDS, Grand ES, Power GDS, Power ES /

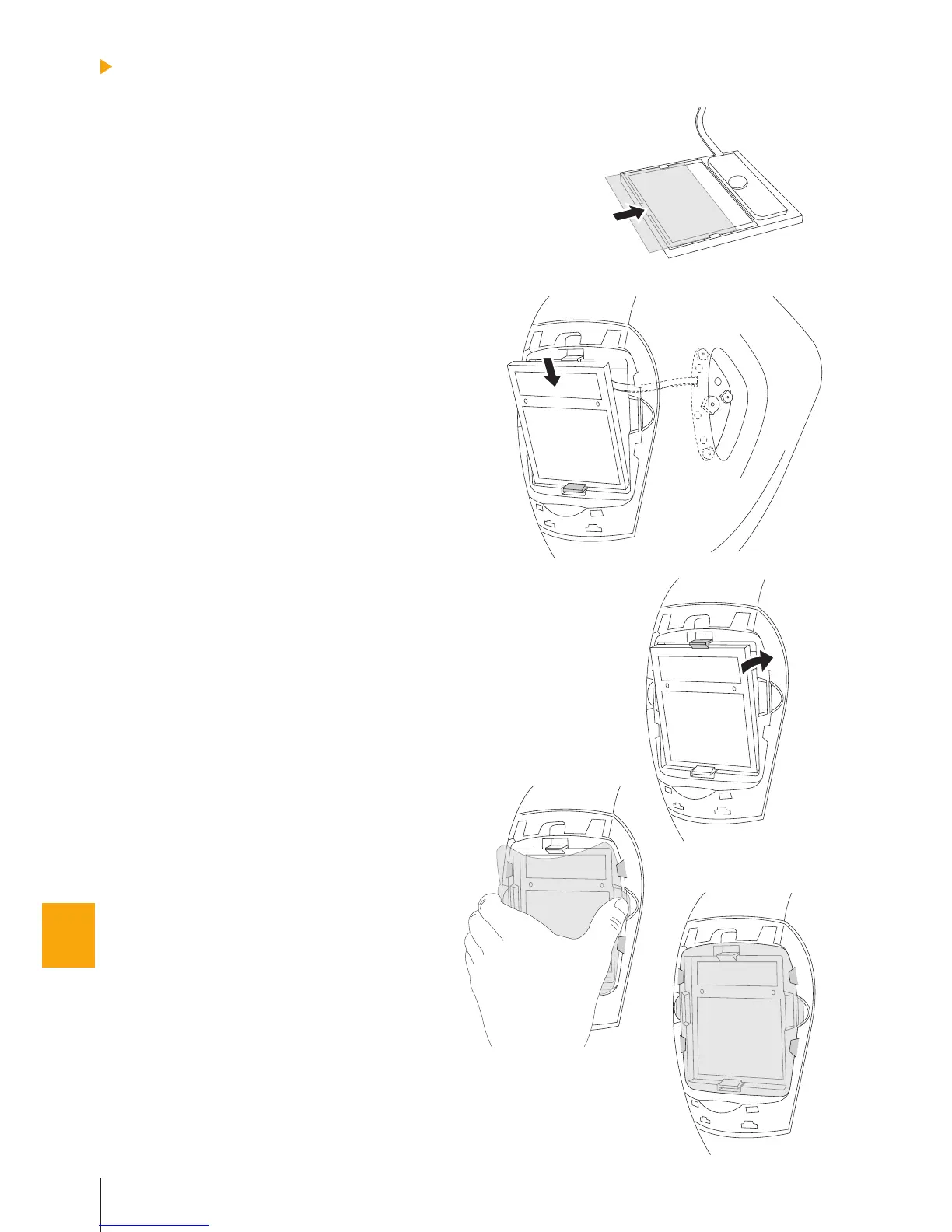

Aseta sisäsuojalevy automaattisesti tummu-
van hitsaussuodattimen sisäpuolelle kuten
kuvassa (1.).
Taita suodattimen takana olevaa ulkoisen oh-
jauksen painettua piirilevyä varovasti niin, että
se on kypärän kuoren sisällä edessäsi. Aseta
suodatin sen aukkoon. Aloita alareunasta
niin, että hitsaussuodatin naksahtaa kiinni
alaklipsiin (2.a); paina sitten yläosaa niin, että
se naksahtaa kiinni yläklipsiin (2.b).
Aseta ulkosuojalevy paikoilleen neljällä
pidikkeellä. Pidä suojalevystä peukalolla ja
keskisormella ja aseta se peukalon puolelta
molemmilla puolilla olevien pidikkeiden koloi-
hin. Kypärän kuoren pykälä antaa peukalolle
tarvittavan tilan (3.a). Taivuta suojalevyä kes-
kisormen avulla ja kiinnitä se muiden sormien
avulla molemmilla puolilla oleviin loviin (3.b).
Sulje kypärän kuori ulkokehikolla. Aseta
alaosan kaksi tappia kypärän kuoren kahteen
alimpaan aukkoon ja työnnä kehikon yläosa
kypärän kuoreen niin, että kaksi ylätappia
loksahtavat paikoilleen molemmilla puolilla
oleviin aukkoihin (2 naksausta) (4.).
Aseta ulkopuolen keskiosa paikalleen kypä-
rän ulkopuolen aukkoon (5.).
Aseta elektroninen piirilevy, jossa on poten-
tiometrit, ulkoisen ohjauksen hylsyn keski-
osaan (6.).
Samalla kuin painat sähkölevyä aseta poten-
tiometriin 4 säädintä ulkopuolelta. Huolehdi,
että säätimet asetetaan oikein. Tarkista, että
valitsimen merkintöjen loppuasento vastaa
ulkoisen säätökotelon (7.) merkintöjä.
Aseta ulkoisen ohjauksen hylsyn ulkoinen osa
niin, että se sopii ulkoisen ohjauksen hylsyn
keskiosaan (8.).
Aseta ulkoisen ohjauksen hylsyn sisäosa
oikein ulkoisen ohjauksen hylsyn keskiosaan
ja kiinnitä neljällä ruuvilla (9.).
1.
2.
3.
4.
5.
6.
7.
8.
9.
