A
A
C
C
B
D
X
E
F
Z
Z
Y
Jotta huppuosa olisi riittävän tiivis ja turva-
standardien noudattamiseksi, täytyy BH3 AIR
-kypärässä olla lisäksi kaksi tiivistettä. Tiivisteet
kiinnitetään ulkoisen ohjauskehikon kahteen
sisäpuolella olevaan ylätappiin.
Kuva 1.
Kuva 2.
TIIVISTEIDEN KOKOAMINEN

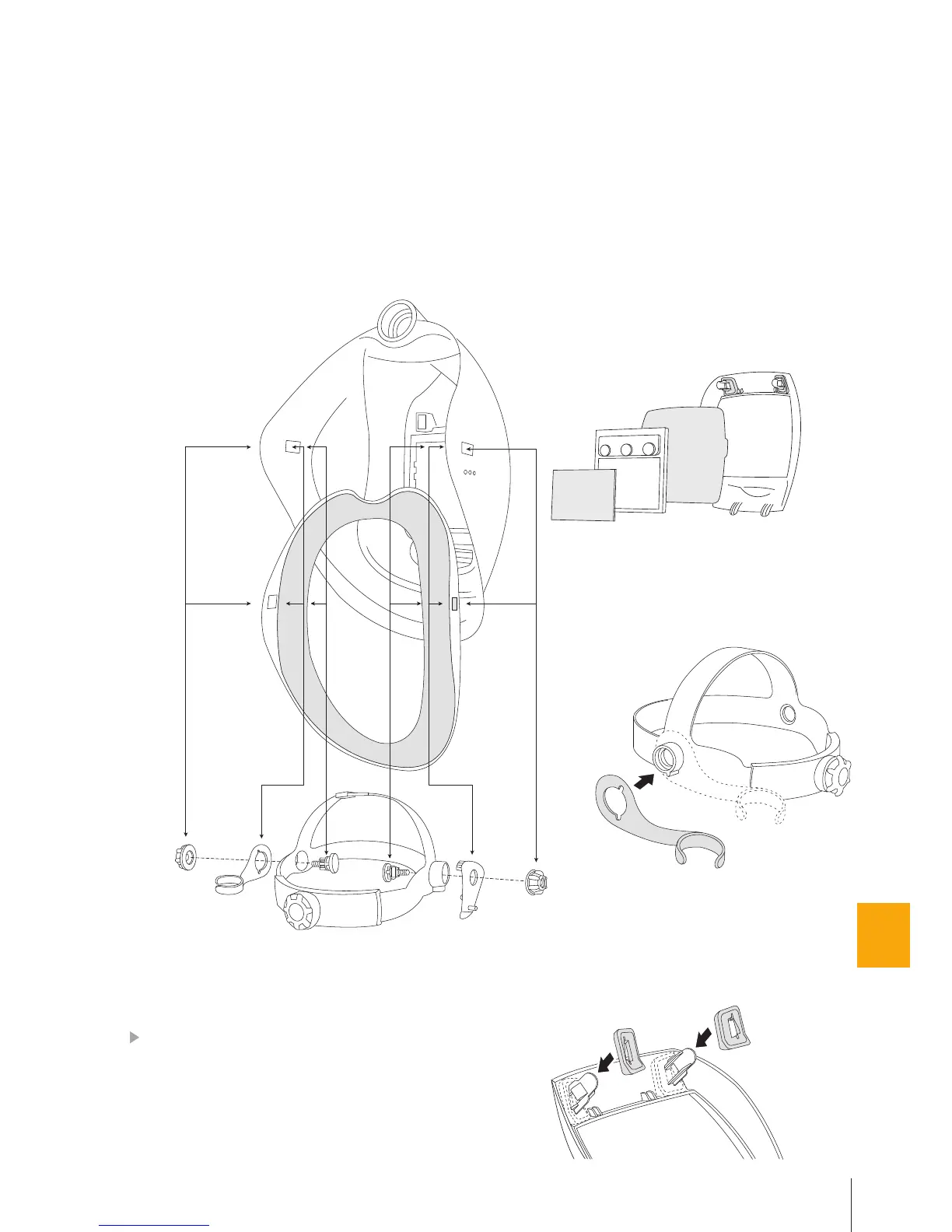

BH3 AIR –kypärän kootaan samalla tavoin kuin osiossa BH3-KYPÄRÄN JA PÄÄKEHIKON
KOKOAMINEN kuvataan. Joidenkin sisäänrakennettujen ja valmistajan kokoamien lisäosien
(ilmakanava, letkuliitin ja ilmaritilä) lisäksi BH3 AIR –kypärässä on letkunpidike (X), kasvotiiviste
(Y) ja tiivistepari (Z).
Letkunpidike (X) pitää kiinnittää pääkehikkoon (D) pääkehikon (D) ja mutterin (C) väliin, kuten
kuvassa 1. Letkunpidike on suunniteltu sellaiseksi, että sitä voi käyttää pääkehikon kummalla
tahansa puolella, riippuen Clean-air power -laitteesta.
Kasvotiiviste pitää kiinnittää asianmukaisesti BH3 AIR –kypärään. Sen asento kypärään ja
pääkehikkoon nähden näkyy kuvassa 1, kun taas sen asento suhteessa BH3 AIR –kypärään,
ilmakanavaan ja pidikkeeseen kuvataan täsmällisesti osiossa KASVOTIIVISTEEN VAIHTO.
219
FI
