1.
2.b
3.a
2.a
3.b
4.
1
2

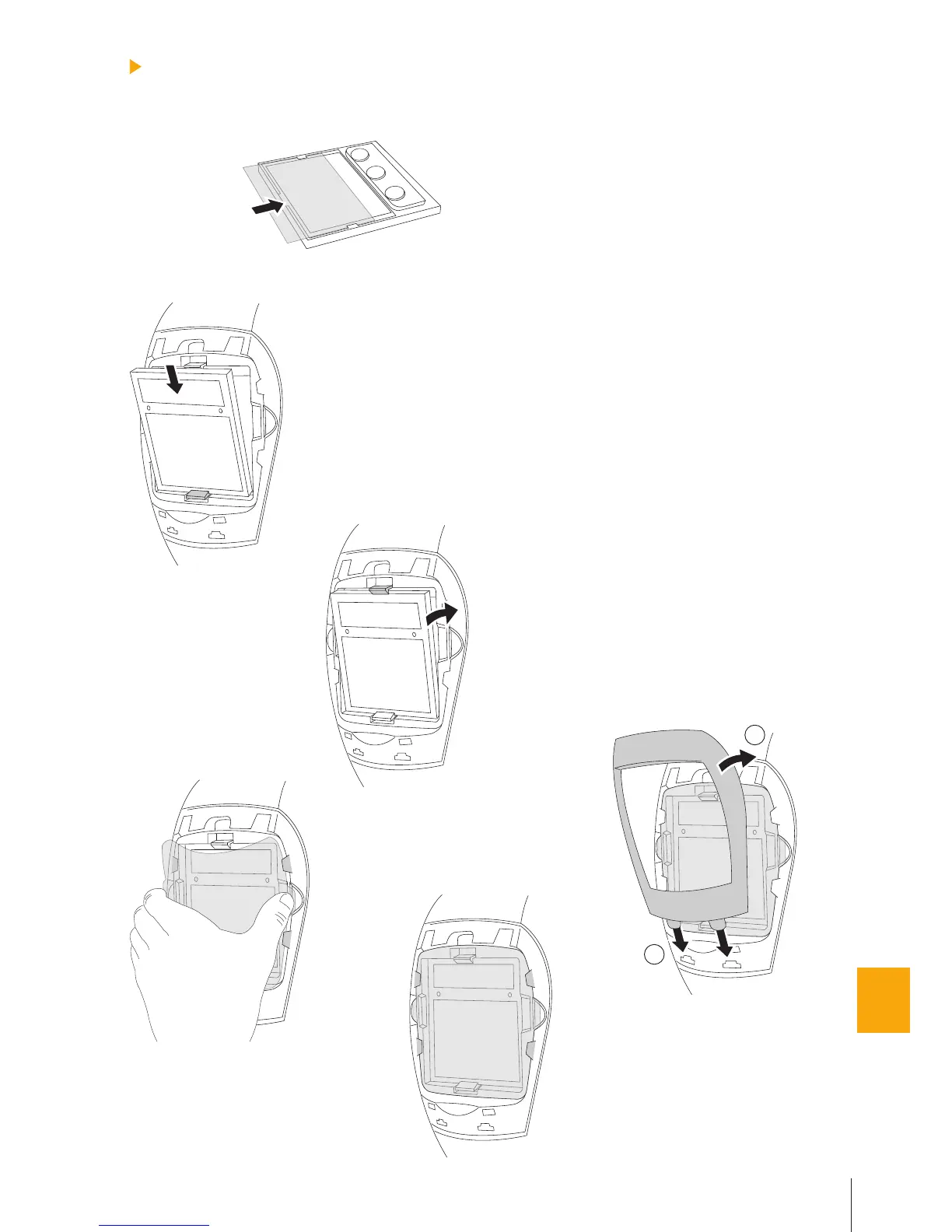

MONTERING AV AUTOMATISK MØRKLEGGINGSFILTER OG BESKYT-
TELSESSKJERMER / Grand DS, Power DS /
Skyv den indre beskyttelsesskjermen på innsi-
den av det automatiske formørkelsesfilteret som
vist i figuren (1.).
Sett sveisefilteret inn i filteråpningen fra den
utvendige siden på hjelmskallet.
Begynn med å
sette inn filteret i bunnen, slik at det klikker i bunn-
klemmen (2.a), skyv deretter inn toppdelen slik at
den klikker inn i toppklemmen (2.b).
Sett på plass den utvendige beskyttelses-
skjermen med fire sideholdere. Hold beskyt-
telsesskjermen med tommelen og langfingeren
og plasser den på siden av tommelen din inn i
sporene på begge sideholderne. Fordypningen i
hjelmskallet gir nødvendig rom for tommelen din
(3.a). Bøy beskyttelsesskjermen med langfin-
geren og plasser den i begge sidesporene ved
hjelp av de andre fingrene (3.b).
Lukk hjelmskallet med den ytre rammen. Sett
inn de nederste to pinnene i de nederste to
åpningene på hjelmskallet og skyv toppdelen
av rammen inn i hjelmskallet slik at de to øvre
pinnene klikker inn i pinneåpningene på begge
sider (2x klikk) (4.).
1.
2.
3.
4.
231
NO
