AZ AUTOMATIKUSAN SÖTÉTEDŐ HEGESZTŐSZŰRŐ ÉS A VÉDŐSZI-
TA SZERELÉSE / Grand GDS, Grand ES, Power GDS, Power ES /

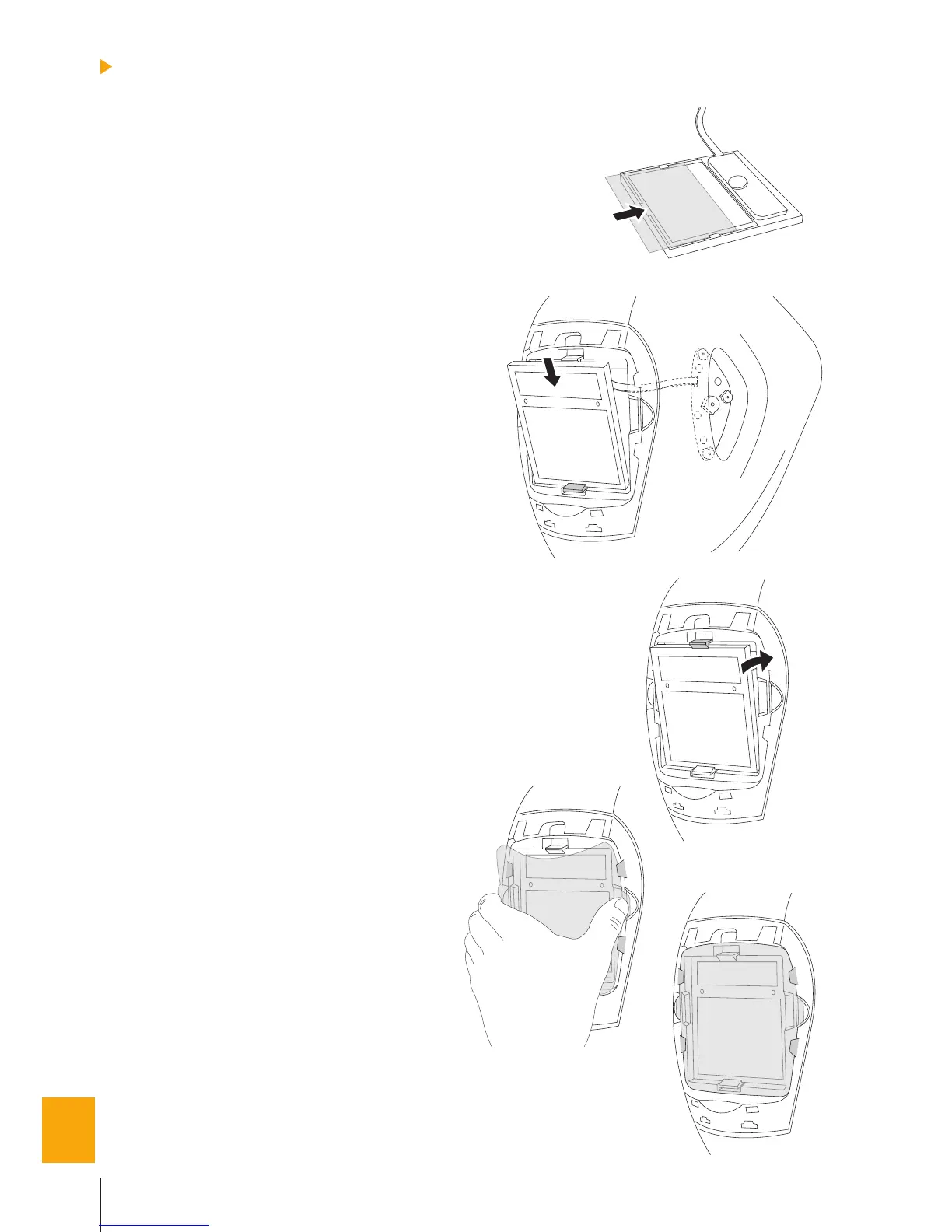

Csúsztassa a belső védőszitát az 1. ábrán
látható módon az automatikusan sötétedő
hegesztőszűrő belső oldalára.
Hajtsa a külső vezérlés nyomtatott áramkörét
óvatosan a szűrő mögé úgy, hogy az a sisak-
ban Ön előtt legyen. Helyezze be a szűrőt a
nyílásába. Először az alsó kapocsba bekat-
tantva alul helyezze be a szűrőt (2.a), majd a
felső kapocsba bekattantva nyomja be a felső
részét (2.b).
Illessze a külső védőlemezt a helyére a négy
oldalsó tartóelemhez. Fogja meg hüvelyk- és
középsőujjával a védőszitát, és a hüvelyk-
ujja felőli oldalon helyezze be a két oldalsó
tartó réseibe. A sisakon lévő bemélyedésben
elegendő hely van hüvelykujja számára (3.a).
Hajlítsa meg középső ujjával a védőszitát, és
többi ujját használva helyezze be a mindkét
oldalsó nyílásba (3.b).
Zárja le a hegesztősisakot a külső kerettel.
Helyezze be a két alsó pecket a sisak két
legalsó nyílásába, és nyomja a keret felső
részét a sisakba úgy, hogy a két felső pecek
mindkét oldalon bekattanjon a nyílásába (két
kattanás) (4.).
A külső ellenőrzési keret középső részét
illessze be az erre elkészített nyílásba a sisak
külső részén (5.).
Helyezze be a potenciométeres nyomtatott
áramkört a külső vezérlés házának középső
részébe (6.).
Az elektronikus lapka megnyomásával illessze
kívülről a 4 gombot a potenciométerbe. Ügyel-
jen a gombok helyes illesztésére. Ellenőrizze,
hogy a gombokon a jelzések végső állása
megegyezzen a külső szabályozás dobozán
lévő jelöléssel (7.).
Helyezze be a külső vezérlés házának külső
részét úgy, hogy pontosan illeszkedjen a külső
vezérlés házának középső részébe (8.).
Helyezze a külső vezérlés házának belső
részét a külső vezérlés házának középső
részére, és rögzítse négy csavarral (9.).
