BALDER BH3 - Page 28

1.
2.
3.
6.
5.
4.

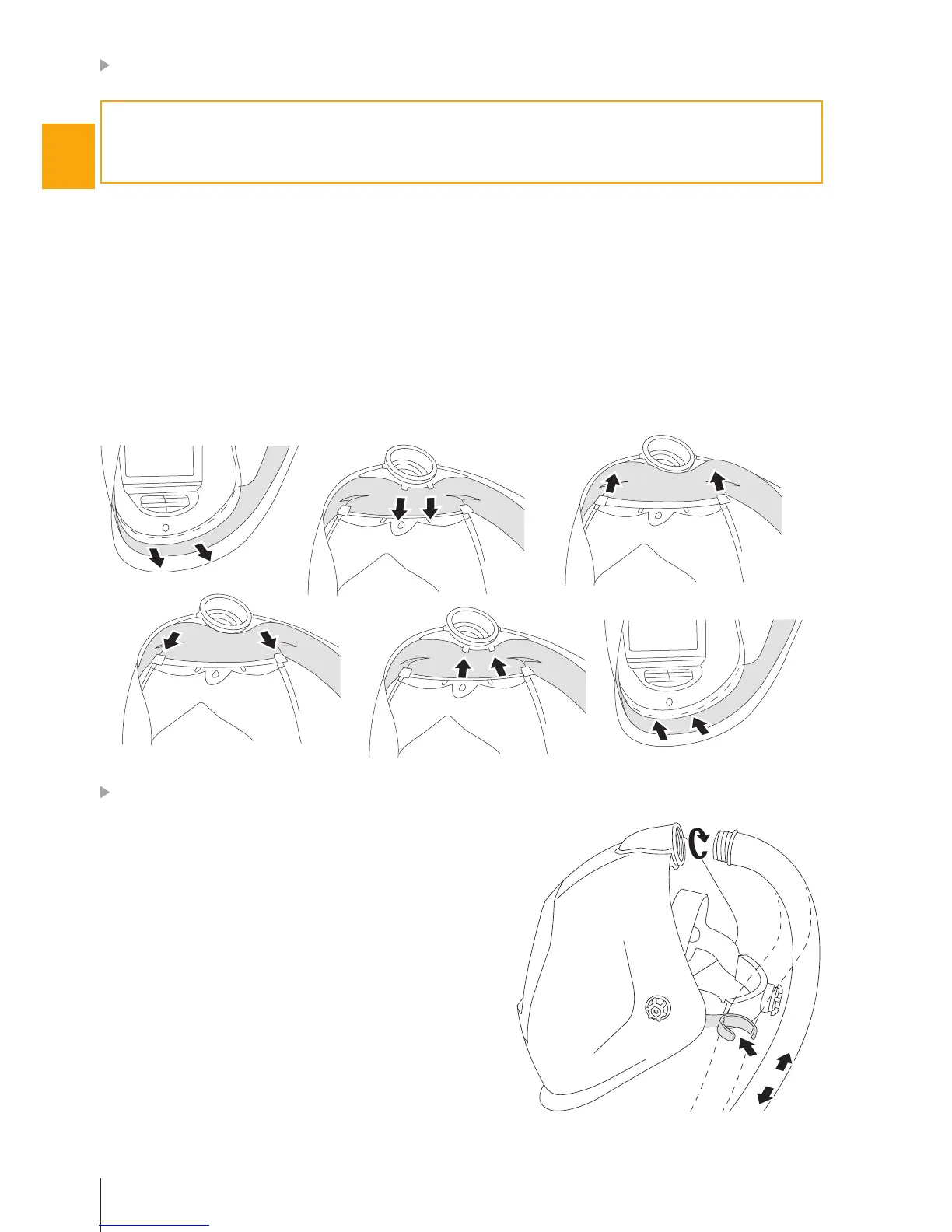

WECHSEL DER DICHTLIPPE
ZUSAMMENBAU DES SCHLAUCHES
Beide verfügbare Ausführungen der Dichtlippen (Standard und Flexi) haben genau die
gleiche Plastikhalterung der Dichtlippe, so ist das Verfahren beim Wechsel gleich für die
beiden. Um die Details besser beobachten zu können, ist die Halterung der Dichtlippe in
den Zusammenbauschemas ohne Dichtlippe abgebildet (Bauteil).
Entfernen Sie den Kopfband in der umgekehrten Reihenfolge als im Abschnitt ZUSAMMEN-
BAU DER MASKE UND DES HELMMECHANISMUS beschrieben.
Ziehen Sie den unteren Teil der Dichtlippen-Halterung, um ihn vom Lüftungskanal loszulassen (1.).
Entspannen Sie die Dichtlippen-Halterung von den zwei äußeren oberen Fallen (2.).
Ziehen Sie die Dichtlippen-Halterung von den zwei inneren oberen Fallen (3.).
Nehmen Sie die neue Dichtlippe und schieben Sie die innere obere Seite der Dichtlippen-
Halterung in die zwei oberen inneren Fallen (4.).
Schieben Sie den äußeren oberen Teil der Dichtlippen-Halterung in die zwei äußeren oberen
Fallen (5.).
Lassen Sie den unteren Teil der Dichtlippen-Halterung in die Lücke zwischen der Maske und
dem Lüftungskanal gleiten (6.).
Bauen Sie den Kopfband, wie im Abschnitt ZUSAMMENBAU DER MASKE UND DES HELM-
MECHANISMUS beschrieben, zusammen.
Schrauben Sie den Schlauch von PAPR (der
Schlauch kommt mit Clean-air power unit set) wie
im Schema abgebildet. Passen Sie die Schlauch-
länge zwischen dem Schlauchverbinder und der
Schlauchhalterung an um den passenden Halt
zu erreichen. Wir empfehlen diese Länge im
Ausmaß von 25-30 cm des nicht aufgespannten
Schlauches, so dass die obere Schleife nicht zu
lang ist, da die Länge das bequeme Aufheben der
Maske ermöglichen soll. Wir empfehlen Ihnen, die
Schlauchlänge vom Schlauchverbinder zu Clean-
air power unit anzupassen, so dass der Schlauch
gut an den Rücken des Benutzers angepasst ist,
ohne aufgespannt zu sein. Nachdem der Schlauch
in die Schlauchhalterung gelegt ist, passen Sie
die Höhe des Schlauches so an, dass Sie den
Schlauch einfach durch die Schlauchhalterung
aufwärts und abwärts ziehen. Die Feinanpassung
der Form der Schleife kann durch das Drehen des
Schlauches links oder rechts erreicht werden.
1.
2.
3.
4.
5.
6.
7.
8.
28
DE
