УСТАНОВКА АВТОМАТИЧЕСКИ ЗАТЕМНЯЮЩЕГО ФИЛЬТРА И ЗА-
ЩИТНЫХ ЭКРАНОВ / Grand GDS, Grand ES, Power GDS, Power ES /

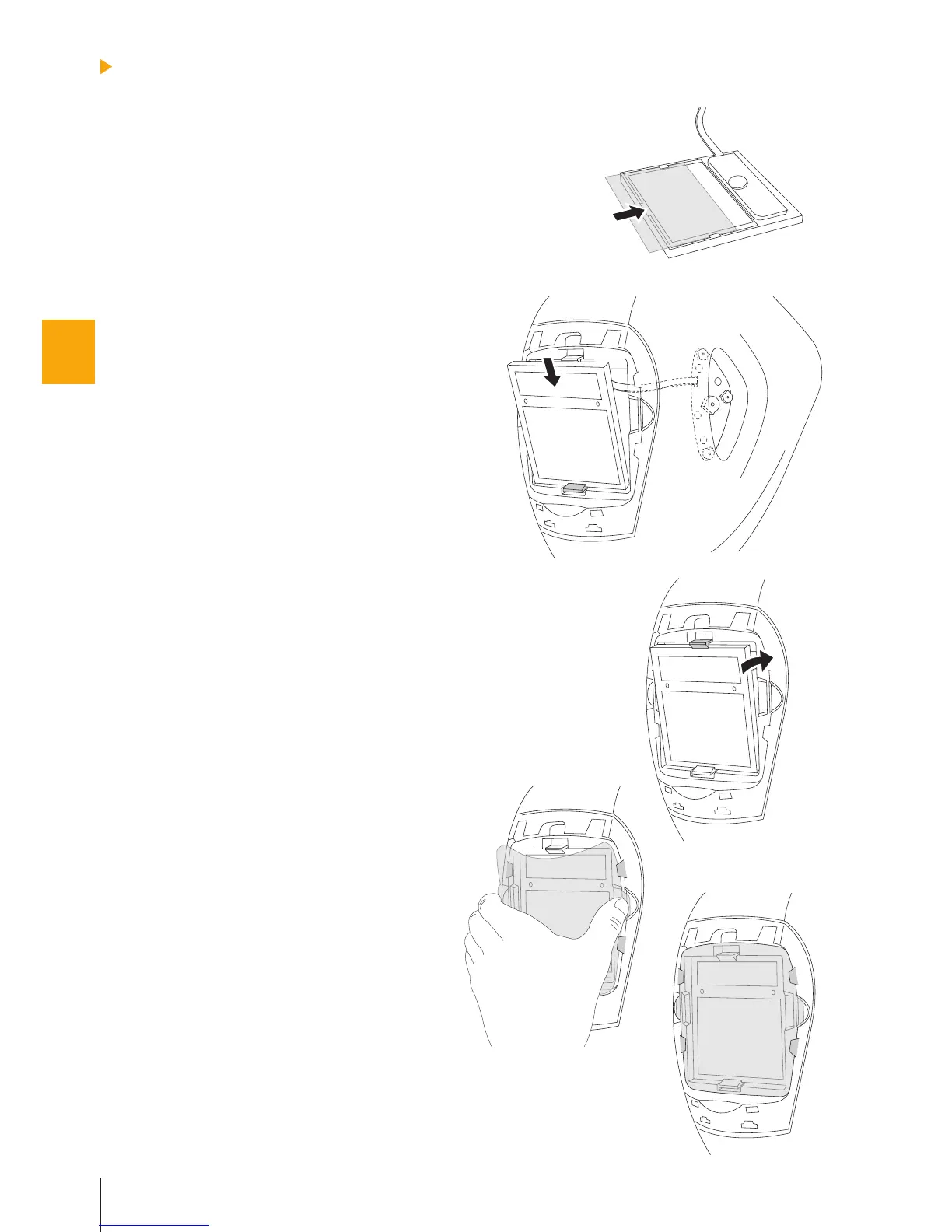

Поместите внутреннюю защитную пленку
на внутреннюю сторону автоматически
затемняющего сварочного фильтра, как
показано на рисунке (1.)
Аккуратно сложите печатную плату
внешнего управления за фильтром таким
образом, чтобы она поместилась вну-
три корпуса маски перед вами. Вставьте
фильтр в соответствующее отверстие.
Вставьте фильтр снизу в нижний зажим до
щелчка (2.a), затем вдавите верхнюю часть
фильтра в верхний зажим до щелчка (2.b).
Установите наружную защитную пленку на
место, оборудованное четырьмя боковыми
креплениями. Удерживая защитную пленку
большим и средним пальцами, установите
ее в разъемы обоих боковых креплений
со стороны вашего большого пальца.
Для удобства установки в корпусе пред-
усмотрены выемки для большого пальца
(3.a). Средним пальцем согните защитную
пленку и с помощью остальных пальцев
установите ее в боковые разъемы (3.b).
Установите в корпус маски наружную
крышку. Вставьте два нижних язычка в
самые нижние отверстия корпуса маски и
вдавите верхнюю часть крышки в корпус
маски так, чтобы верхние язычки вошли в
отверстия до упора (2 щелчка) (4.).
Вставьте среднюю часть наружного
контрольного корпуса в подготовленное
для этого отверстие на внешней стороне
маски (5.).
Вставьте электронную монтажную плату с
потенциометрами в среднюю часть внеш-
него кожуха управления (6.).
Надавите на электронную плату и уста-
новите 4 регулятора на потенциометры с
наружной стороны. Убедитесь, что кнопки
установлены правильно. Конечное по-
ложение отметок на регуляторах должно
совпадать с отметками на корпусе внешних
элементов управления (7.).
Вставьте наружную часть внешнего кон-
трольного корпуса так, чтобы она полно-
стью прилегала к средней части внешнего
контрольного корпуса (8.).
Внутреннюю часть наружного контрольного
корпуса установите так, чтобы она правиль-
но состыковывалась со средней частью
внешнего контрольного корпуса и прикрути-
те ее четырьмя винтами (9.).
1.
2.
3.
4.
5.
6.
7.
8.
9.
