Для обеспечения достаточного уплотнения
крышки и соответствия стандартам безопас-
ности маска с подачей воздуха BH3 AIR должна
быть дополнительно оснащена парой прокла-
док. Прокладки устанавливают на два верхних
внутренних язычка рамы верхнего управления.
Рис. 1
Рис. 2
УСТАНОВКА ПРОКЛАДОК

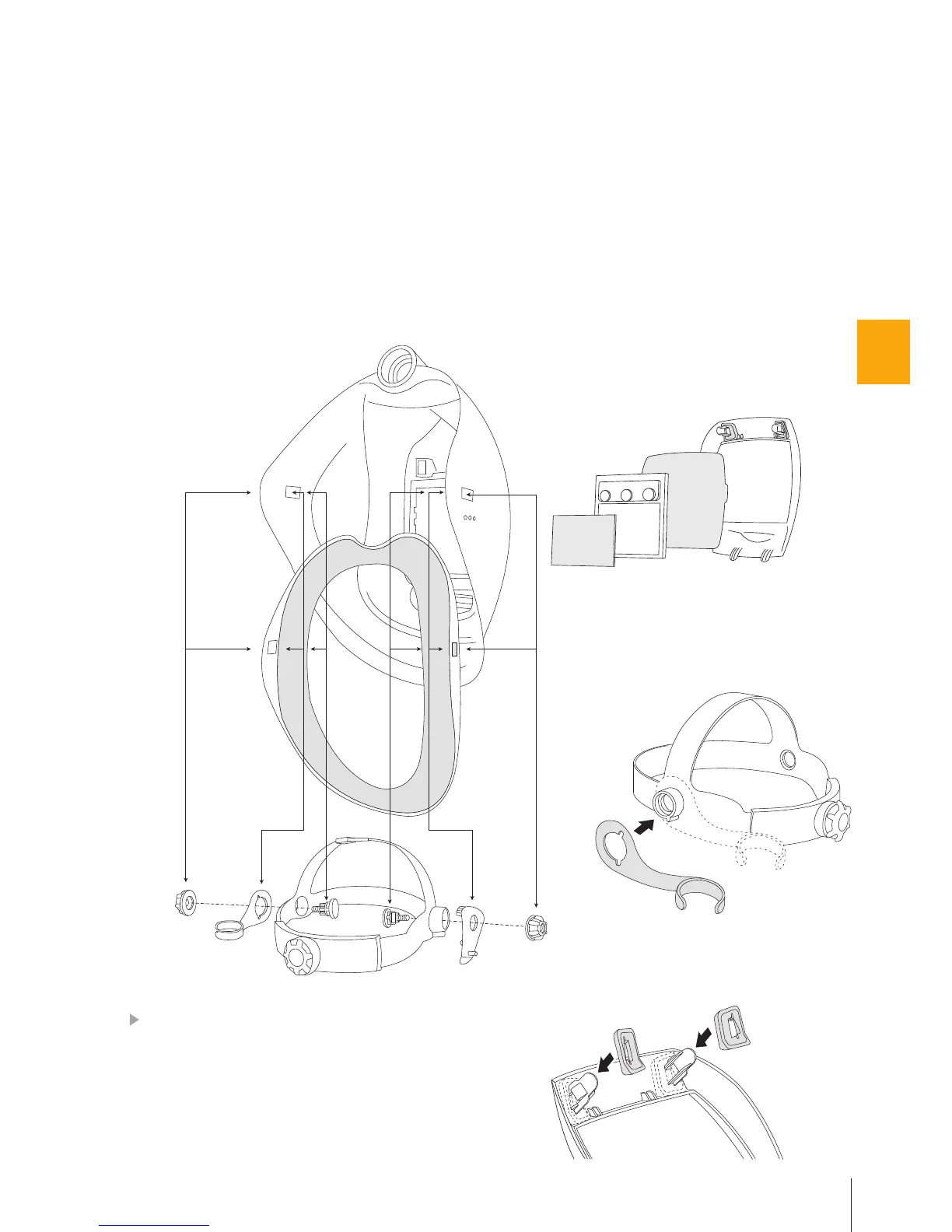

Сборка маски с подачей воздуха BH3 AIR подобна сборке, описание которой представ-
лено в разделе «СБОРКА МАСКИ ГОЛОВНОГО КРЕПЛЕНИЯ BH3». Кроме некоторых
дополнительных интегрированных деталей (воздуховод, шланговый соединитель и воз-
духораспределительная решетка), сборку которых осуществляет производитель, маска с
подачей воздуха BH3 AIR также оснащена держателем шланга (X), торцевым уплотнени-
ем (Y) и парой шайб (Z).
Держатель шланга (X) необходимо закрепить на крепежном механизме (D) между крепеж-
ным механизмом (D) и гайкой (C), как показано на рисунке 1. Держатель шланга разра-
ботан таким образом, чтобы его можно было использовать с любой стороны крепежного
механизма в зависимости от типа установки подачи чистого воздуха.
Следует осуществить правильную сборку торцевого уплотнения с маской с подачей воз-
духа BH3 AIR. Его положение относительно маски и головного крепления представлено
на рисунке 1, а точное положение относительно маски с подачей воздуха BH3 AIR, возду-
ховода и держателя представлено в разделе «ЗАМЕНА ТОРЦЕВОГО УПЛОТНЕНИЯ».
