ANSAMBLUL FILTRULUI DE SUDURĂ AUTO-OPACIZANT ŞI ECRANE-
LOR DE PROTECŢIE / Grand GDS, Grand ES, Power GDS, Power ES /

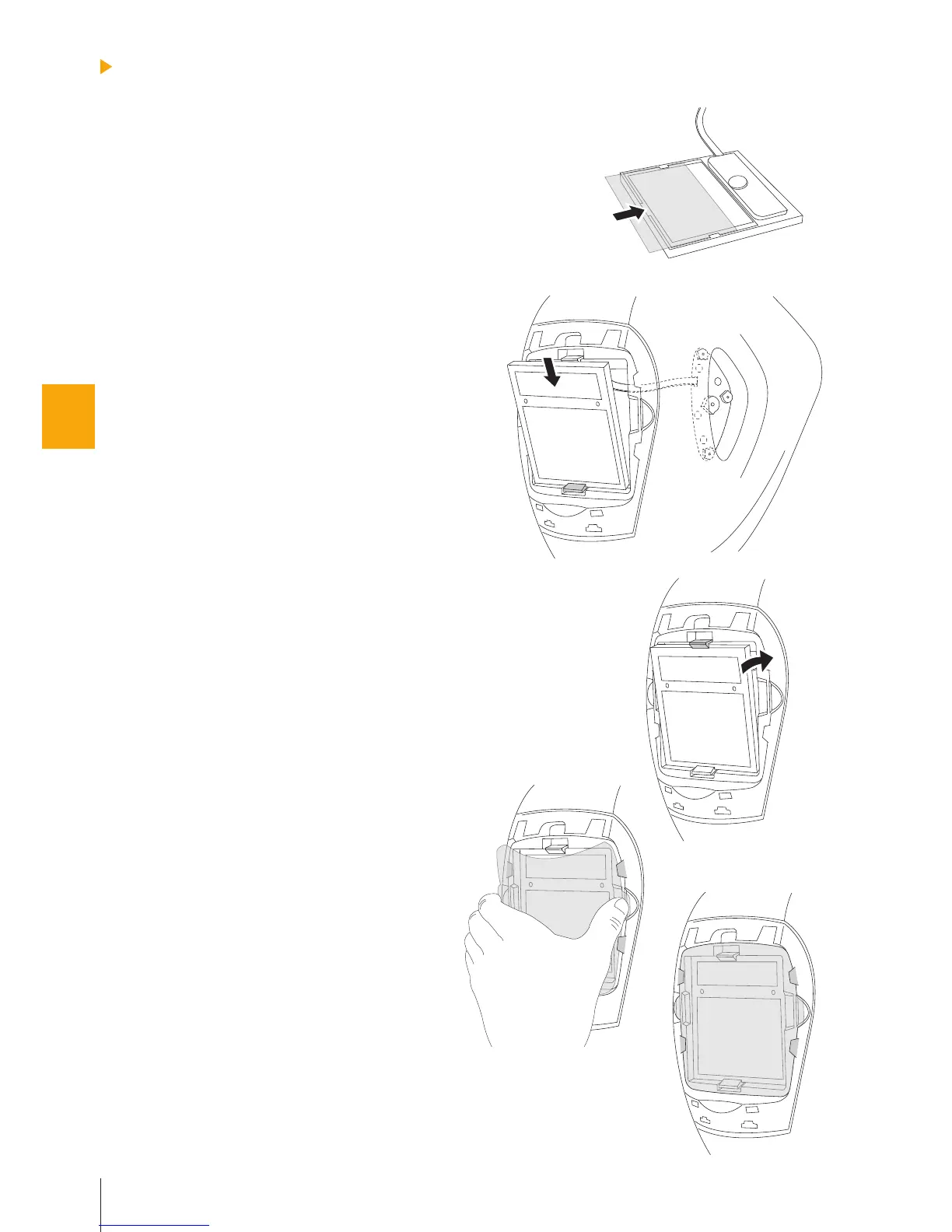

Glisaţi ecranul de protecţie interior pe latura
interioiară a filtrtului de sudură auto-opaci-
zant ca în figura (1.).
Ţineţi cu grijă placa de circuite imprimate a co-
menzii externe din spatele filtrului astfel încât
să fie poziţionată în interiorul carcasei măştii
în faţa dumneavoastră. Introduceţi filtrul în
deschidere. Începeţi prin introducerea filtrului
la partea inferioară, până la fixarea în clema
inferioară (2.a); apoi apăsaţi partea superioară
până la fixarea în clema superioară (2.b).
Introduceţi ecranul exterior de protecţie în
locaşul său cu ajutorul celor patru suporturi
laterale. Ţineţi ecranul de protecţie cu degetul
mare şi cel mijlociu şi aşezaţi-l alături de
degetul mare, între fantele ambelor suporturi
laterale. Forma carcasei măştii oferă spaţiul
necesar pentru deget (3.a). Cu degetul mijlo-
ciu îndoiţi ecranul de protecţie şi cu ajutorul
celorlalte degete aşezaţi-l în ambele fante
laterale (3.b).
Închideţi carcasa măştii cu cadrul exterior. In-
troduceţi cele două şplinturi inferioare în cele
două deschideri inferioare şi împingeţi partea
superioară a cadrului în carcasa măştii astfel
încât cele două şplinturi superioare să intre în
cele două laturi (2x click) (4.).
Introduceţi partea mediană a dispozitivului
de control extern al carcasei în deschiderea
laterală exterioară a măştii (5.).
Introduceţi placa de circuite imprimate cu
potenţiometre în partea de mijloc a carcasei
comenzii externe (6.).
În timpul apăsării panoului electronic, introdu-
ceţi 4 butoane la potenţiometrele din exterior.
Acordaţi atenţie la introducerea corectă a
butoanelor. Verificaţi dacă poziţia finală a mar-
cajelor de pe buton corespunde cu tiparul de
pe carcasa controalelor exterioare (7.).
Introduceţi partea exterioară a carcasei de
comandă externă astfel încât să se potriveas-
că pe partea mediană a carcasei comenzii
externe (8.).
Aşezaţi partea interioară a carcasei de
comandă externă corect pe partea median
a carcasei de comandă externă şi fixaţi-o cu
patru şuruburi (9.).
