Pentru a asigura etanşarea adecvată a măştii şi
respectarea standardelor de siguranţă, BH3 AIR
trebuie dotat în mod suplimentar cu o pereche de
şaibe. Şaibele sunt prinse de cele două şplinturi
superioare ale cadrului de comandă exterior.

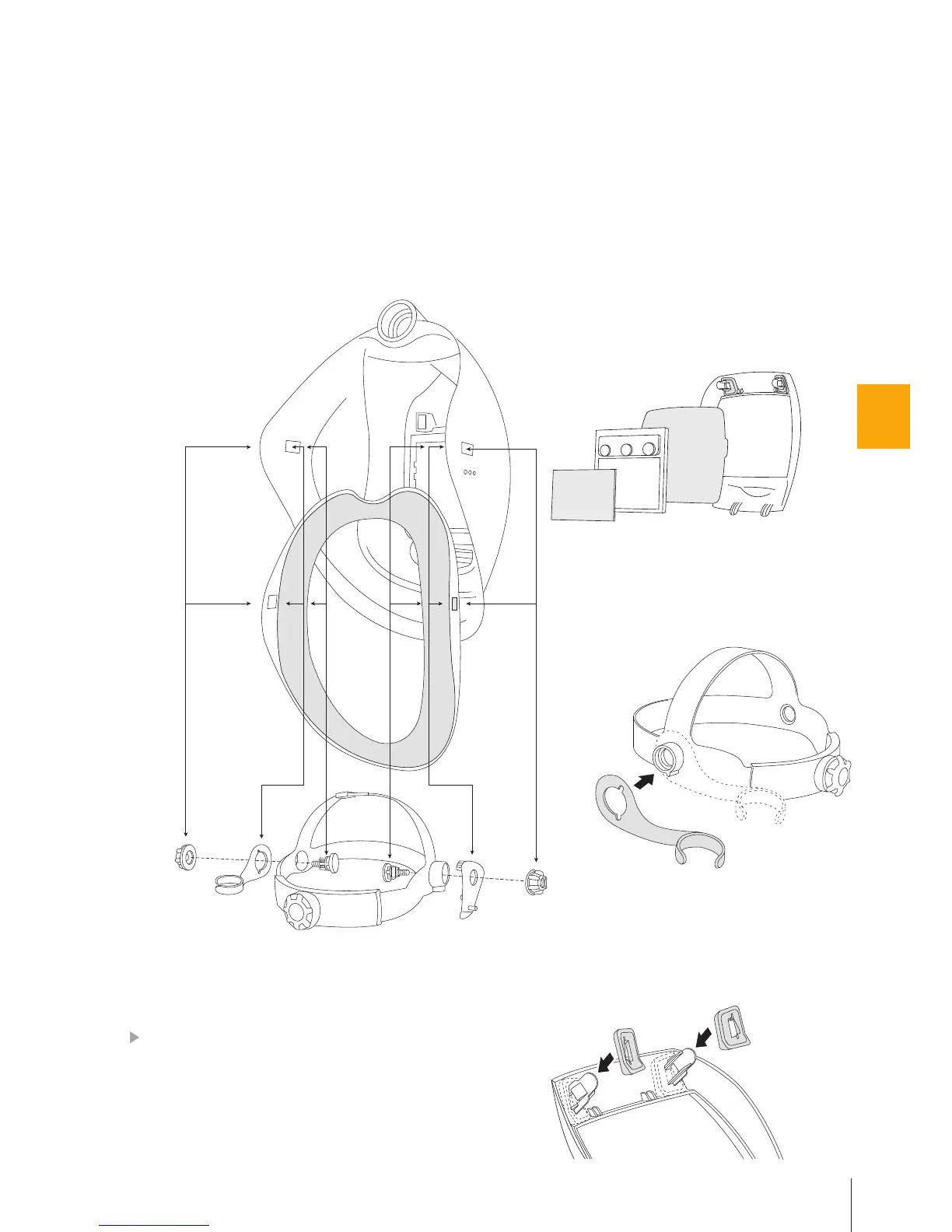

Figura 1
Figura 2
ANSAMBLAREA ŞAIBELOR
Ansamblul măştii BH3 AIR este asemănător descrierii din secţiunea BH3 şi ansamblului curelelor.
Pe lângă unele piese suplimentare integrate, (conductă de aer, conector de furtun şi grilă de aer),
ce vor fi asamblate numai de către producător, masca BH3 AIR are, de asemenea, şi un suport
de furtun (X), o garnitură pentru faţă (Y) şi o pereche de şaibe (Z).
Suportul de furtun (X) trebuie să fie fixat pe curele (D) între acestea (D) şi piuliţă (C), ca în figura
1. Suportul de furtun este proiectat pentru a permite utilizarea pe ambele laturi ale curelelor, în
funcţie de tipul unităţii Clean-air.
Garnitura pentru faţă trebuie asamblată în mod adecvat cu masca BH3 AIR. Poziţia acesteia faţă
de mască şi curele este indicată în figura nr.1, în timp ce poziţia exactă faţă de masca BH3 AIR,
conducta de aer şi suportul sunt descrise cu acurateţe în secţiunea ÎNLOCUIREA GARNITURII
PENTRU FAŢĂ.
