3 deutsch
BTL B/ZNC_ 00- _ _ _ _ -C15A _ _ _0-000S35
Magnetostriktives Positionsmesssystem – Bauform Stab
954925_AA ∙ DE ∙ E22; Änderungen vorbehalten.
Elektrischer Anschluss
Der elektrische Anschluss ist über eine Steckverbindung
ausgeführt.
Beachten Sie die Informationen zu Schirmung
und Kabelverlegung.

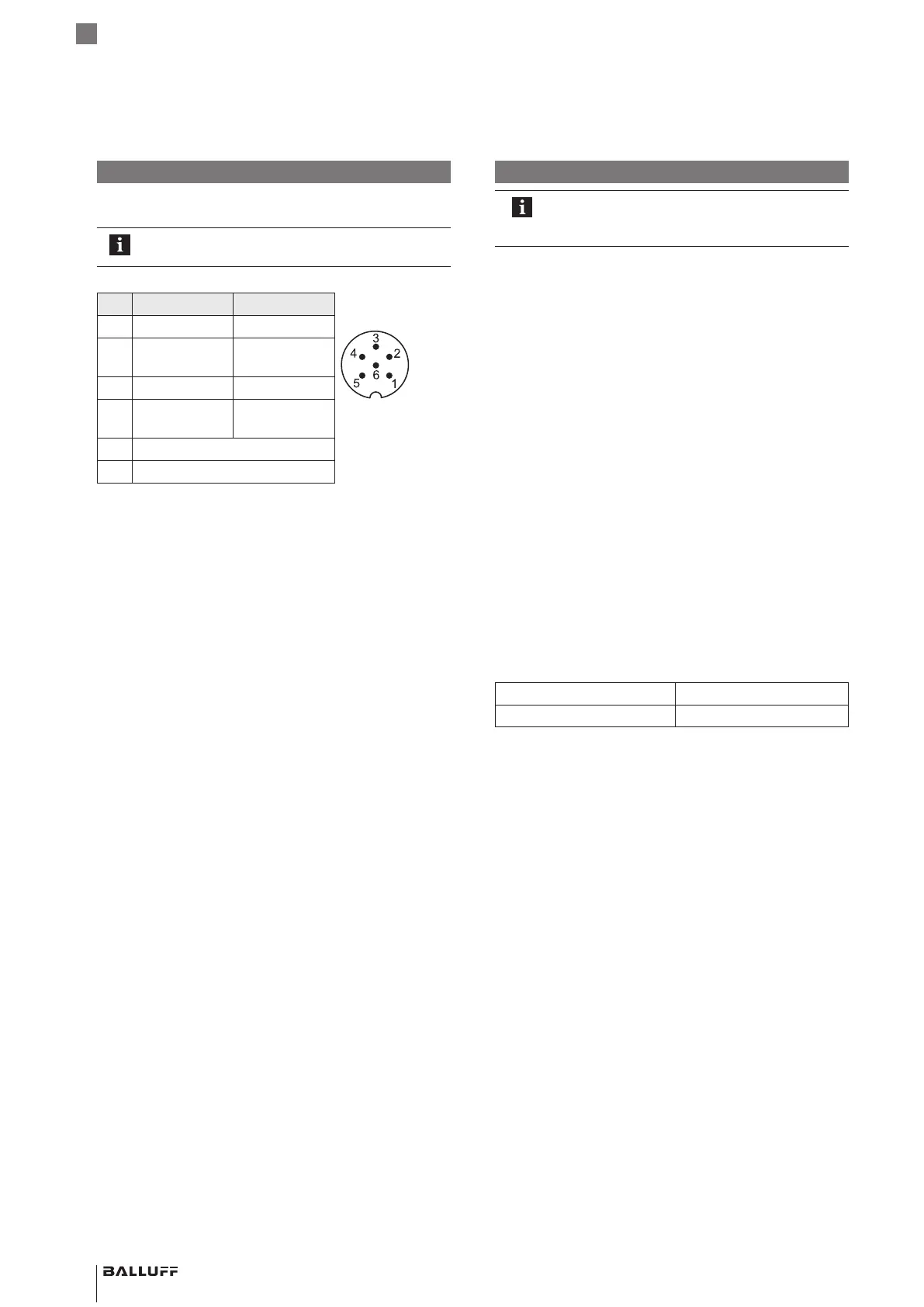

Pin C15AA/A1… C15AE/A5…
PinbelegungS35
(Draufsicht auf
Stecker am BTL)
1 Ausgang1 Ausgang
2 0V
(Ausgang1)
0V
3 Ausgang2 nicht belegt
1)
4 0V
(Ausgang2)
nicht belegt
1)
5 10…30V
6 GND
2)
1)
Nicht belegte Adern können steuerungsseitig mit GND verbunden
werden, aber nicht mit dem Schirm.
2)
Bezugspotenzial für Versorgungsspannung und EMV-GND
Schirmung und Kabelverlegung
Definierte Erdung!
BTL und Schaltschrank müssen auf dem glei-
chen Erdungspotenzial liegen.
Schirmung
Zur Gewährleistung der elektromagnetischen Verträglich-
keit (EMV) folgende Hinweise beachten:
– BTL und Steuerung mit einem geschirmten Kabel
verbinden.
Schirmung: Geflecht aus Kupfer-Einzeldrähten, Bede-
ckung mindestens85%.
– Schirm im Steckverbinder mit dem Steckergehäuse
flächig verbinden.
Magnetfelder
Das Positionsmessystem ist ein magnetostriktives System.
Auf ausreichenden Abstand des BTL und des Aufnahme-
zylinders zu starken externen Magnetfeldern achten.
Kabelverlegung
Alle Kabel zwischen BTL, Steuerung und Stromversorgung
zugentlastet verlegen. Um elektromagnetische Einstreuun-
gen zu vermeiden, auf ausreichenden Abstand zu stark-
stromführenden Kabeln und Kabeln mit hochfrequenten
Spannungssignalen (z.B. von Frequenzumrichtern) achten.
Kabellänge
BTL …-C15AA/A1… max. 30 m
1)
BTL …-C15AE/A5… max. 100 m
1)
1)
Voraussetzung: durch Aufbau, Schirmung und Verlegung keine Einwir-
kung fremder Störfelder.
