BTG 20 LX / BTG 15 - 20 - 28 ME 的“ASCON LC3” 工具包说明页

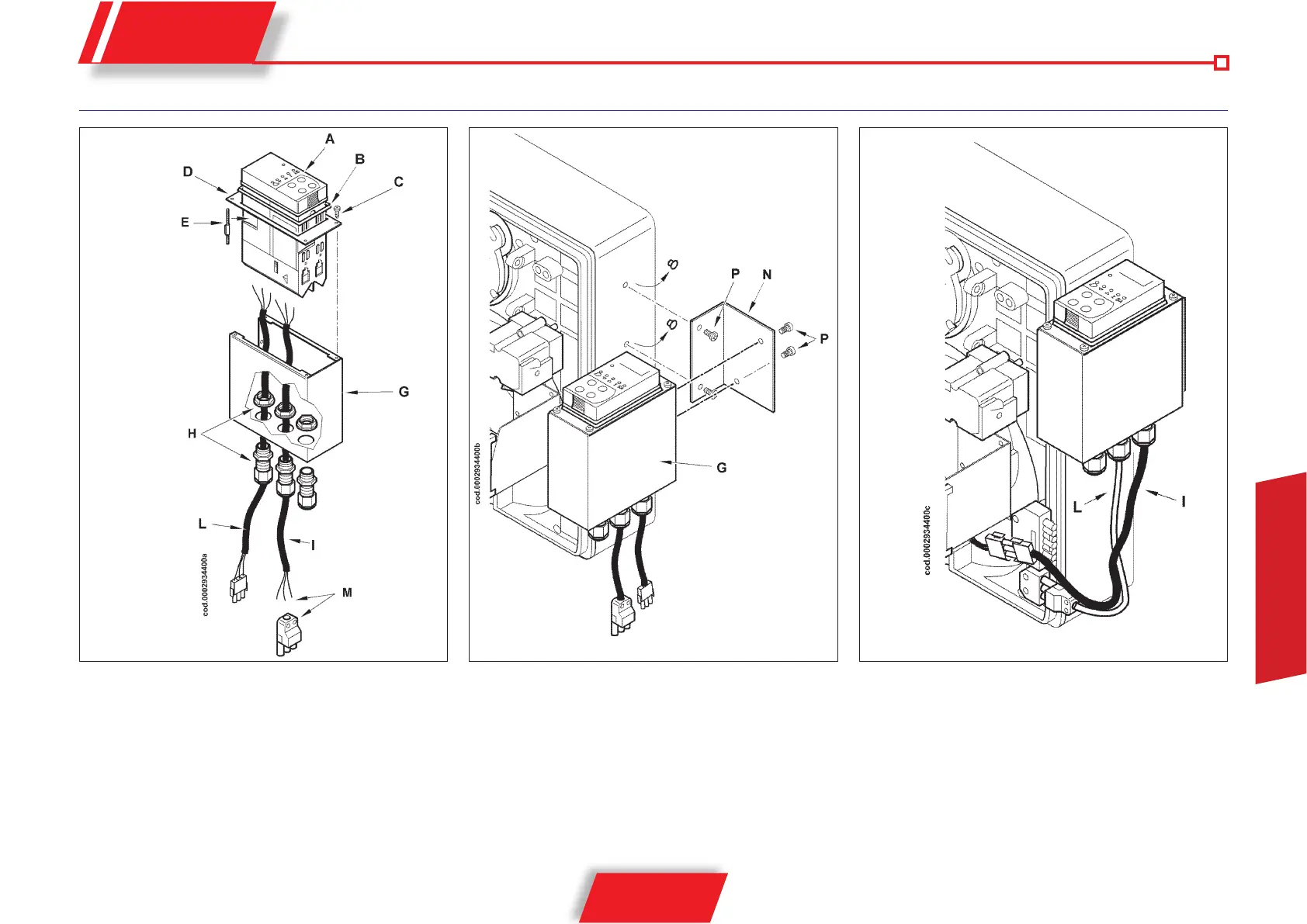

用调节器配备的专用螺栓 (E) 将调节器 (A) 固定在板
(D) 上。在调节器和板之间放置密封圈 (B)。
在将电缆 (I) 连接到燃烧器配备的 4 线插头 (M) 上
之后，根据附录电路图将电缆 (I) 和 (L) 连接到调节
器端子。将调节器插入到箱 (G) 中，然后用专用螺栓
(C) 将板 (D) 固定起来并将电缆固定器 (H) 紧固。
去掉燃烧器螺旋装置侧的两个塞子并用螺栓 (P) 固定支
架 (N)。然后如图所示将箱 (G) 固定到支架 (N) 上。
将电缆 (I) 和 (L) 端部的接头连接到燃烧器的相应
接头上。
