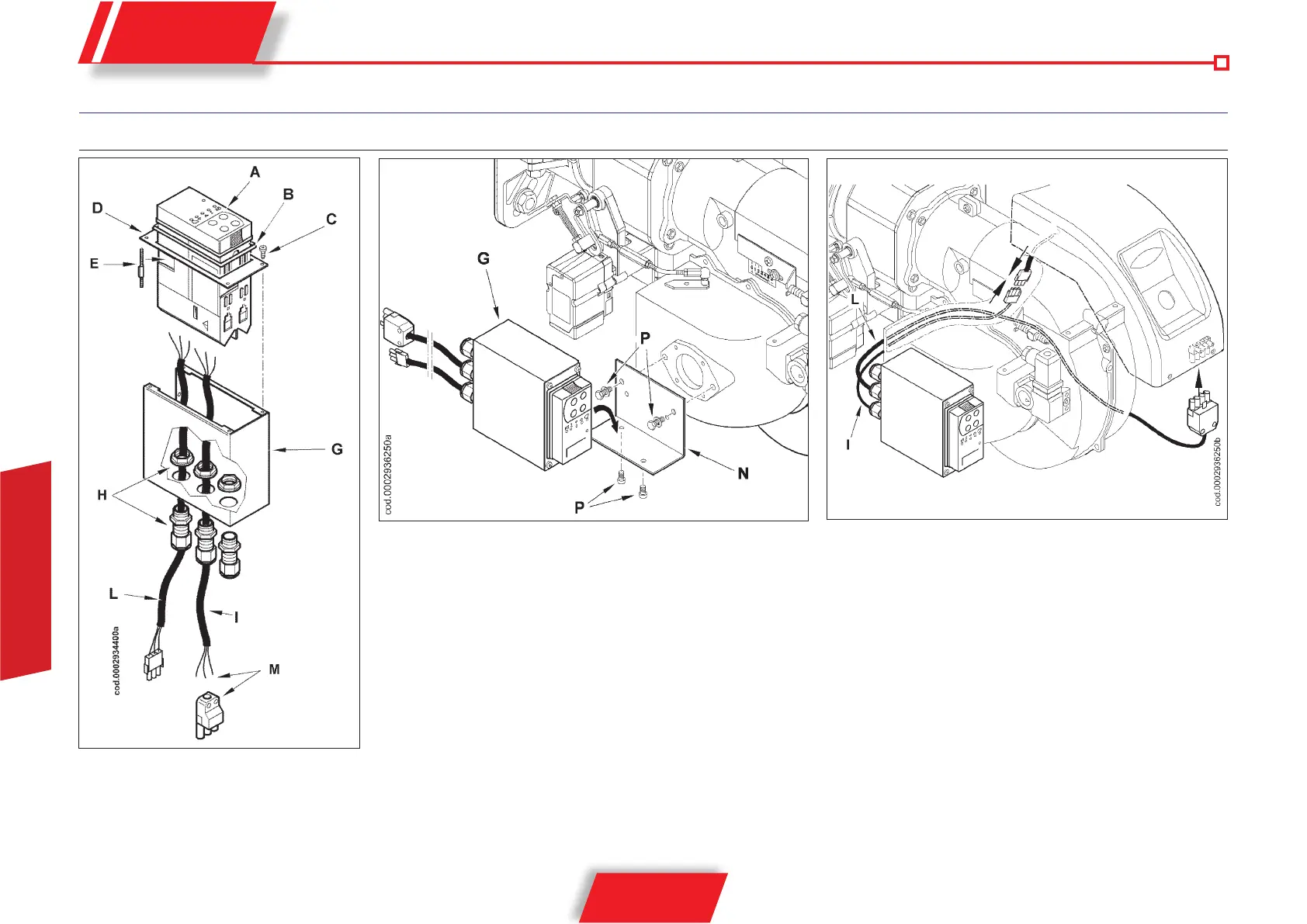

• 用调节器配备的专用螺栓 (E) 将调节器 (A) 固定在板 (D)
上。在调节器和板之间放置密封圈 (B)。
• 在将电缆 (I) 连接到燃烧器配备的 4 线插头 (M) 上之后，
根据附录电路图将电缆 (I) 和 (L) 连接到调节器端子。
• 将调节器插入到箱 (G) 中，
• 然后用专用螺栓 (C) 将板 (D) 固定起来并将压线 (H) 紧固。
• 去掉燃烧器输送装置上的塞子并用螺栓
M8 (P) 固定支架 (N)。将箱 (G) 固定
到支架 (N) 上。
• 将电缆 (I) 和 (L) 端部的接头连接到燃烧器的相应接
头上。
“ASCON LC3” 工具包的使用说明页
用于调节 TBG 35
