中 文
• 对于带机械凸轮的版本，要将 4 线接头 (M) 和 3
线电缆 (L) 连接到电气柜端子（图 4）。参照燃烧
器配备的电路图进行正确布线。最后将电缆固定器
(R) 紧固。

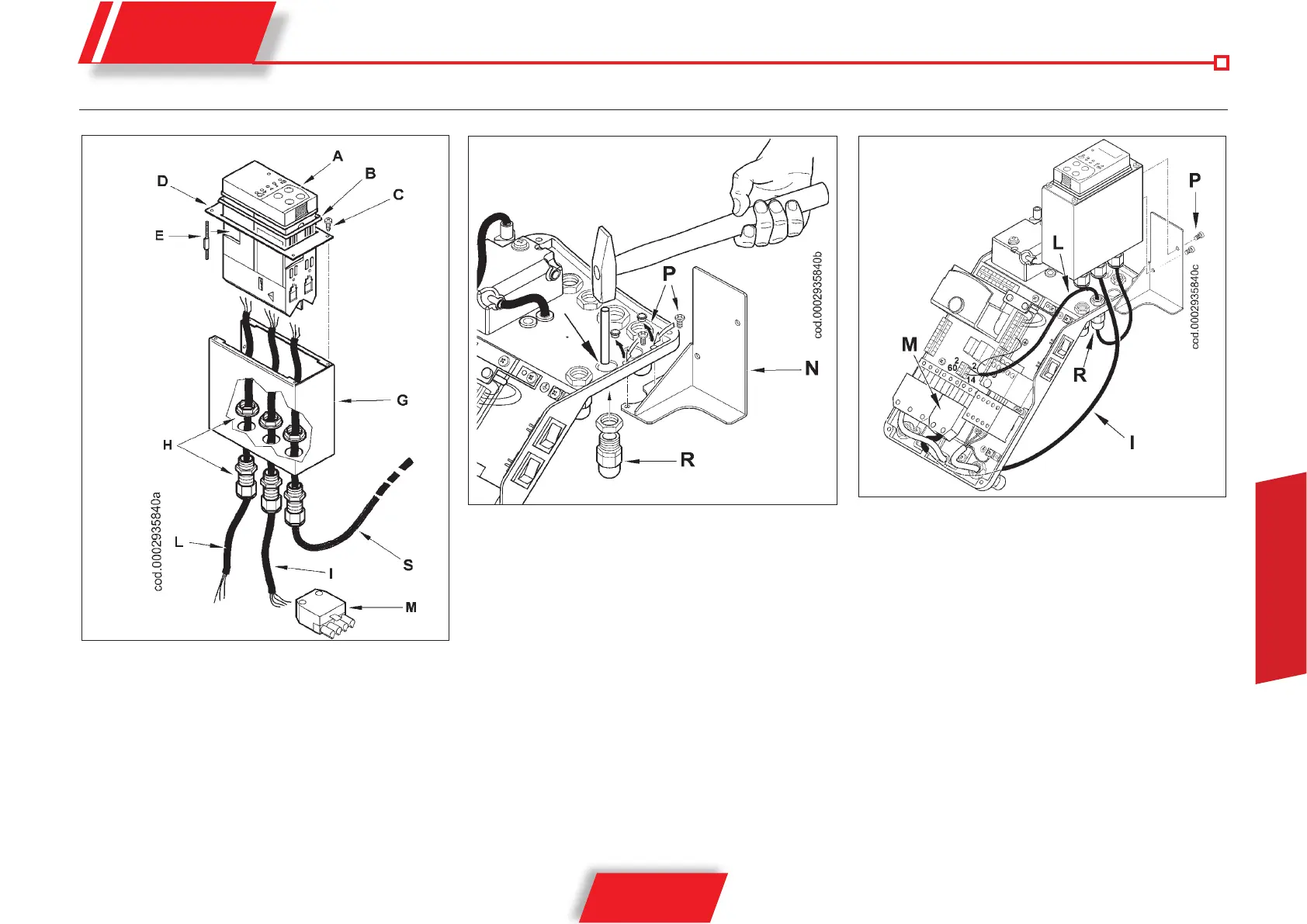

用于调节 TBG 45 - 60
• 用调节器配备的专用螺栓 (E) 将调节器 (A) 固定
在板 (D) 上。在调节器和板之间放置密封圈 (B)。
• 在将电缆 (I) 连接到燃烧器上配备的 4 线插头 (M)
上之后，根据附录的电路图将电缆 (I)、(L) 和调节
传感器的电缆 (S) 连接到调节器端子。
• 将调节器插入到箱 (G) 中，然后用专用螺栓 (C) 将
板 (D) 固定起来，并紧固电缆固定器 (H)。
• 在去掉保护盖之后，去掉电气柜座上的两个塞子（图
2），捅破工具包配备的电缆固定器 (R) 位置的膜。
• 固定支架 (N)，然后用 4 个螺栓 (P) 固定箱 (G)
（图 2 和图 3）。
• 对于气动调节的版本，要将 4 线接头 (M) 连接到相
应的插座上，将 3 线电缆 (L) 连接到电路板端子（
图 3）。参照燃烧器配备的电路图进行正确布线。最
后将电缆固定器 (R) 紧固。
图 2
图 3
图 4
