中 文

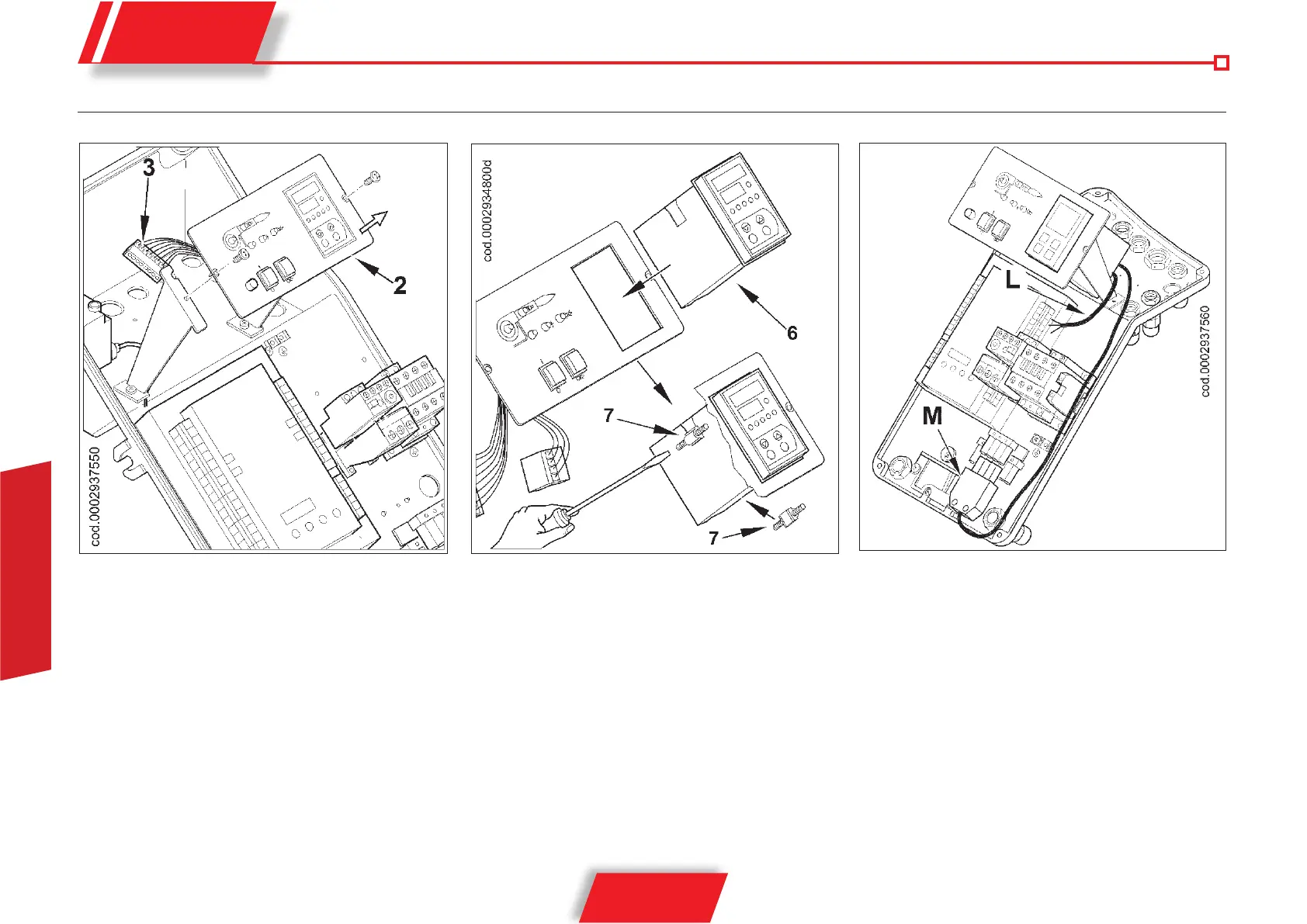

• 在去掉固定螺钉之后将面板 (2) 从座上移除；
• 从电路板上断开接头 (3)，使面板完全脱离（图 1
）；
• 用刀片刻出绢网印刷材料的矩形周边；
• 松开为调节器剪下的板子（图 2）；
• 将调节器 (6) 插入到该矩形槽中并用配备的调节螺
栓 (7) 将其紧固；
• 按相反的顺序重新放置面板；
• 将 4 线接头 (M) 连接到相应的插座上，将 3 线电
缆 (L) 连接到燃烧器电气柜端子（图 3）。参照燃
烧器配备的电路图进行正确布线；
对于 BGN...MC
图 2图 1
图 3
