FOGLIO ISTRUZIONI KIT "ASCON LC3” PER BTG 20 LX / BTG 15 - 20 - 28 ME

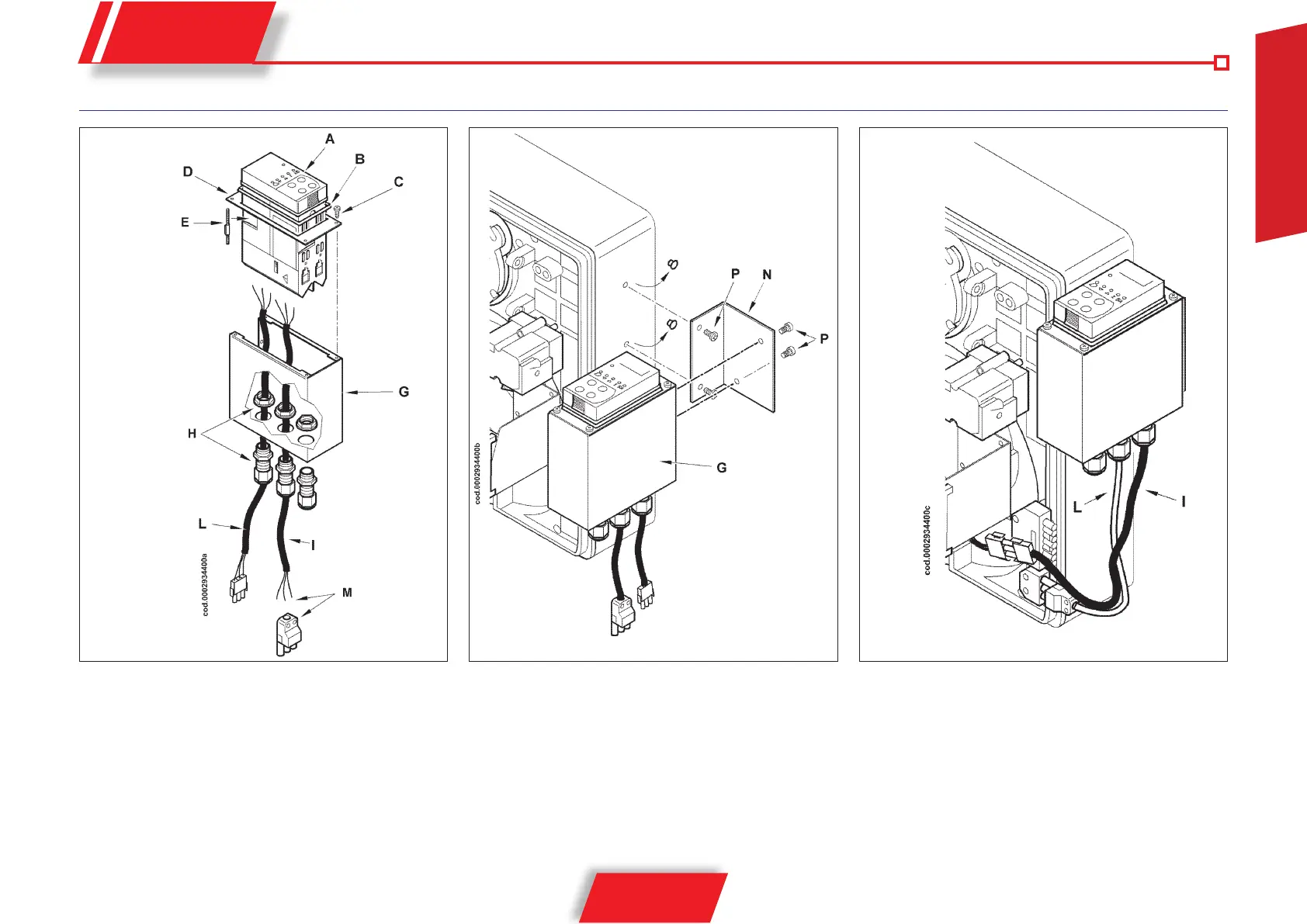

Fissare il regolatore (A) alla piastrina (D) utilizzando le apposite viti
(E) a corredo del regolatore. Interporre tra regolatore e piastrina
la guarnizione (B).
Dopo aver cablato il cavo (I) al connettore a 4 poli (M) in dotazione
al bruciatore, collegare i cavi (I) e (L) alla morsettiera del regolatore
secondo quanto indicato nello schema elettrico allegato. Inserire il
regolatore all'interno della custodia (G), quindi fissare la piastrina
(D) con le apposite viti (C) e stringere i pressacavi (H).
Togliere i due tappi sul lato della chiocciola del bruciatore e fissare
la staffa (N) usando le viti (P). Fissare poi la custodia (G) alla staffa
(N) come illustrato in figura.
Collegare i connettori posti alle estremità dei cavi (I) e (L) ai
corrispondenti in dotazione al bruciatore.
