ITALIANO

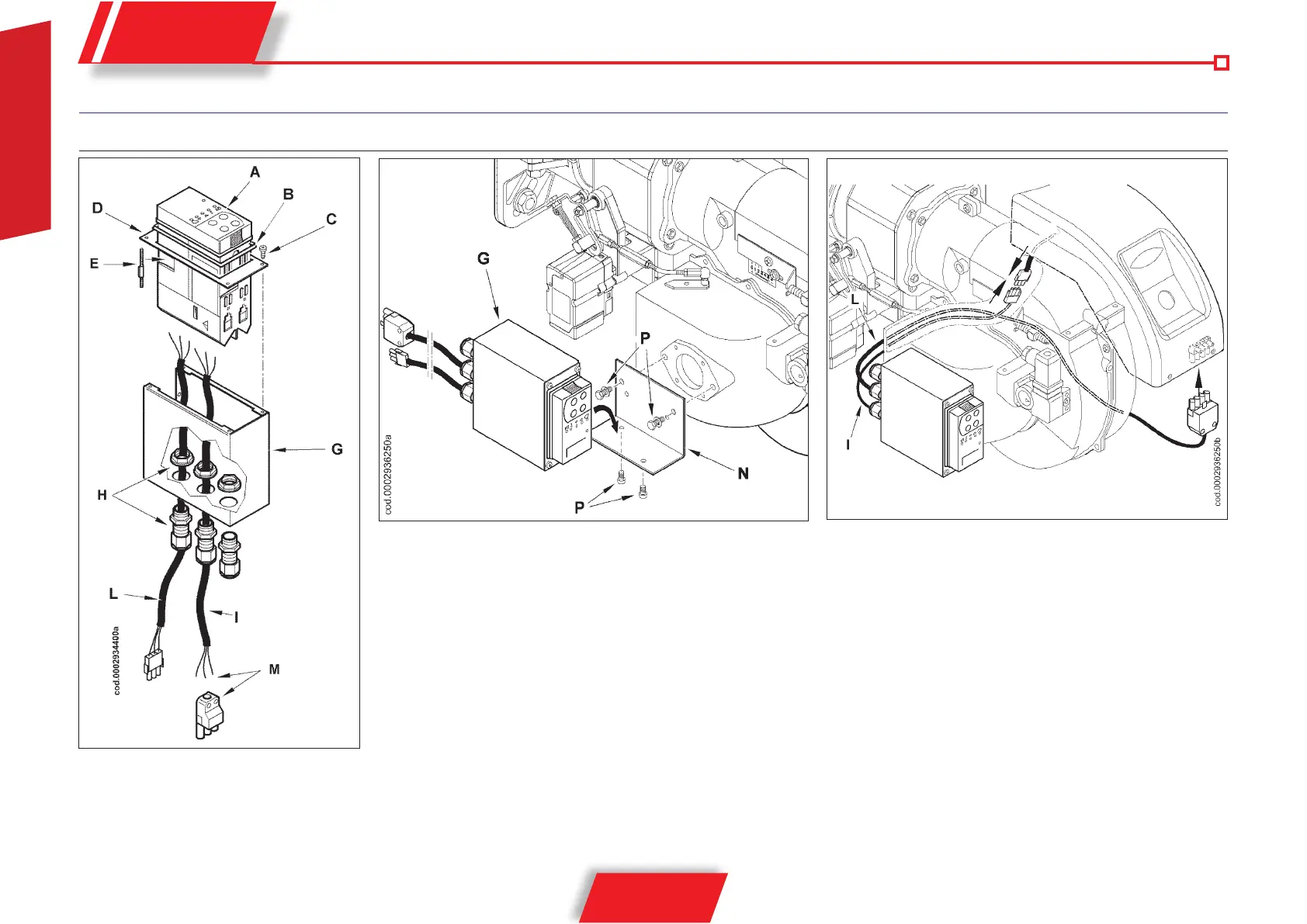

• Fissare il regolatore (A) alla piastrina (D) utilizzando le apposite viti (E) a
corredo del regolatore. Interporre tra regolatore e piastrina la guarnizione
(B).
• Dopo aver cablato il cavo (I) al connettore a 4 poli (M) in dotazione al
bruciatore, collegare i cavi (I) e (L) alla morsettiera del regolatore secondo
quanto indicato nello schema elettrico allegato.
• Inserire il regolatore all'interno della custodia (G),
• Fissare la piastrina (D) con le apposite viti (C) e stringere i pressacavi (H).
• Togliere i tappi dal convogliatore del bruciatore
e fissare la staffa (N) usando le viti M8 (P).
Fissare poi la custodia (G) alla staffa (N).
• Collegare i connettori posti alle estremità dei cavi (I) e (L) ai
corrispondenti in dotazione al bruciatore.
FOGLIO ISTRUZIONI KIT “ASCON LC3”
PER TBG 35 MODULANTI
