ESPAÑOL
FUNCIONAMIENTO TERMOSTATO CALDERA: SALIDA DE ALARMA AL2
Con esta función se definen los límites de encendido y apagado del quemador, en referencia al valor
de set point configurado.
Para hacer esto, se deben utilizar los parámetros relativos a la alarma AL2.

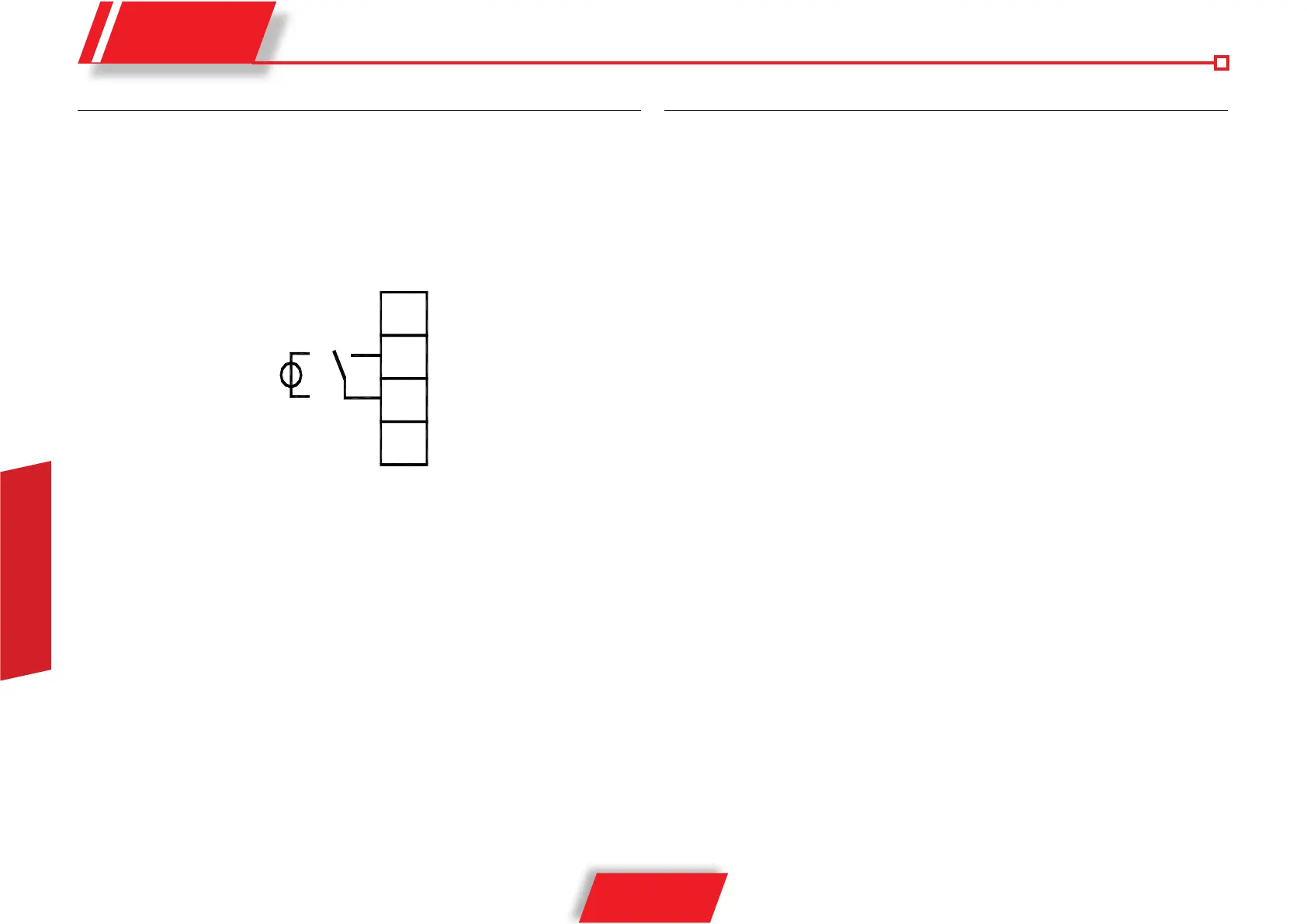

Conectar los terminales 8a y 9a del LC3 a los terminales T
1
y T
2
del conector del quemador (termostato
caldera).
Configurar en el grupo parámetros OUT el parámetro:
O3F = Al.nc relé normalmente cerrado
Configurar en el grupo alarmas AL2 los siguientes parámetros:
AL2 = Hide Alarma relativa da máxima
AL2 = 5 Delta de apagado respecto a SP
HAL2 = 10 Histéresis de encendido respecto a SP y AL2
Ejemplo:
SP = 70°
AL2 = 5
HAL2 = 10
Si la temperatura supera los 75°C (SP + AL2) el quemador se apaga.
Cuando la temperatura alcanza el valor de 65°C (SP + AL2 - HAL2) el quemador se enciende
nuevamente.
FUNCIONAMIENTO DOBLE ETAPA
La gama de quemadores mixtos prevé un funcionamiento modular trabajando a gas, mientras que
con gasóleo funciona con doble etapa.
Para el funcionamiento de doble etapa, se deben utilizar los parámetros relativos a las alarmas AL1.
Conectar a los bornes 4a y 6a de la LC3 los bornes 70 y 71 del quemador.
Seleccionar el combustible gasóleo para activar las entradas digitales.
Configurar en el grupo alarmas AL1 los siguientes parámetros:
OAL1 = OUT2 Activación salida 2
AL1t = Hide Alarma relativa da máxima
AL1 = -15 Histéresis para pasaje en primera etapa
Ejemplo:
SP = 70°
AL1 = -15
Si la temperatura está comprendida entre los 55° y los 70° (SP + (-AL1)) el quemador trabaja en la
primera etapa.
Si la temperatura desciende por debajo de los 55°, el quemador trabaja en la segunda etapa.
