Out2,3,4,5: 4A-AC1(2A-AC3)/ 250 VAC
Out1: 6A-AC1(3A-AC3)/ 250 VAC
Pt
A
B
GND
+12 VDC
0/1..5 V
0/2..10 V
+
(passive)
4..20
mA
+
INPUT
PTC
RS485
NO
G
4b
ANALOG.: 0/4..20mA - 0/2..10V
1b
TC
+
2b
3b
RELAYS:
OUTPUTS
SSR: 12 VDC/20 mA
6b
5b
1a
2a
4a
3a
+ +
NO
+
+
G
NC
C
+
C
NO
DIG. IN 2
DIG. IN 1
5a
6a
Out1
10b
220V
7b
9b
8b
Out2
12b
11b
7a
Out3
9a
8a
10a
12a
11a
Pt
100
1000
Cavo collegamento
Da K30 a TLK94
Baltur
Connettore
lato cavi
Connettore
lato cavi
Rosso
Marrone
Marrone
Rosso
Lato
K30
Lato
TLK 94
1
1
Cavo di collegamento con trasmettitore tipo K30 (cod ice
CATTLB200--).
3 / 16
0006160005_201502
ESPAÑOL
El regulador viene configurado de fábrica con entrada Pt1000 2 hilos y regulación PID- para
calentamiento. El relé de regulación es K1 y K2. (1, 2)
CONTRASEÑA INICIAL 381

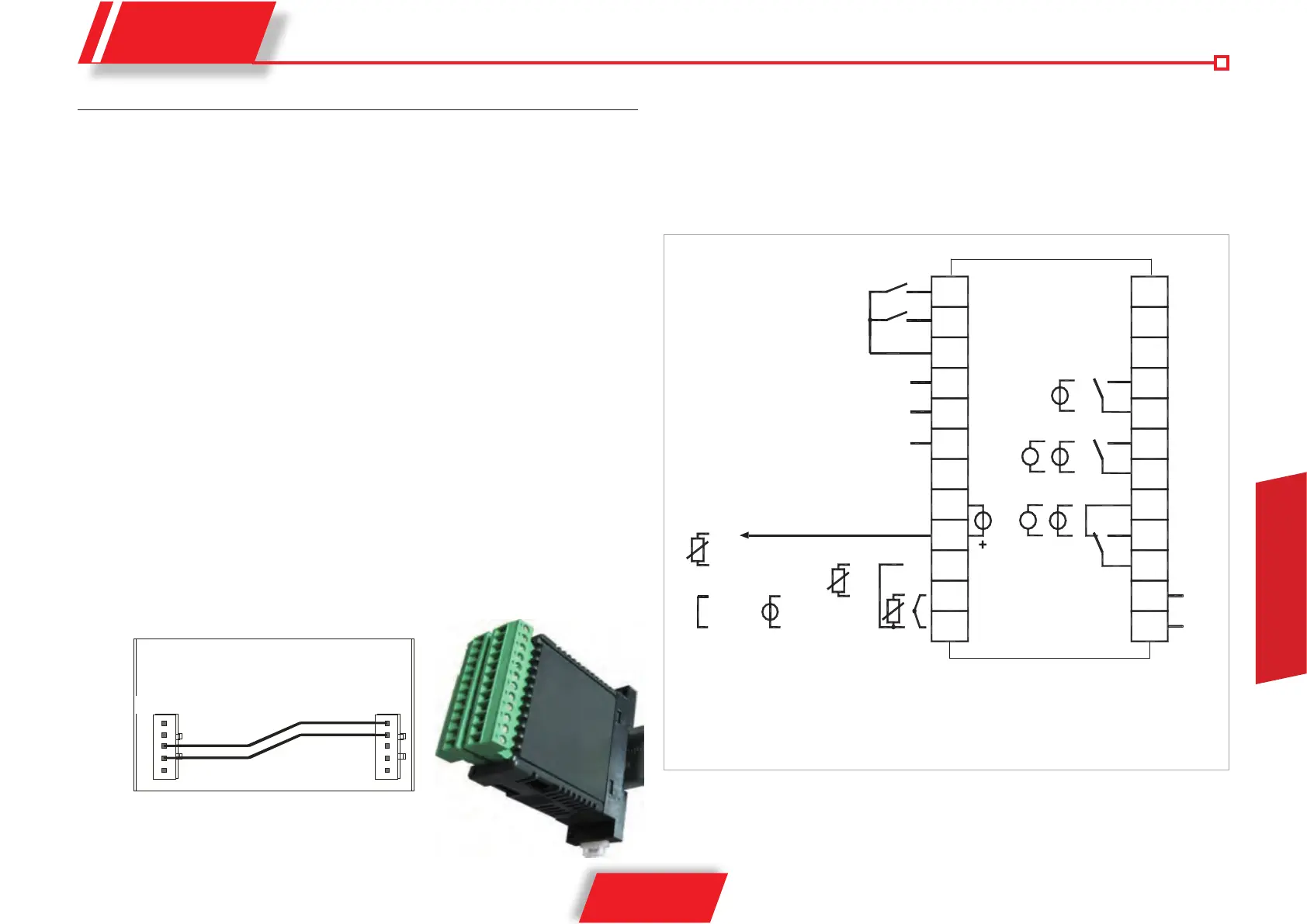

ESQUEMA ELÉCTRICO DE CONEXIÓN
FUNCIÓN DE COMPENSACIÓN TEMPERATURA EXTERIOR
Esta función permite modificar el set point seleccionado en función de la temperatura exterior medida
por un transmisor K30 (adecuadamente programado) y retransmitida en digital (TTL)
al regulador TLK94.
Esta función usa 2 parámetros Ad1 y Ad2 que definen el total de la compensación a los extremos del
campo de utilización, es decir:
Ad1 define el valor a sumar al set point seleccionado cuando la temperatura exterior desciende por
debajo del cero.
Ad2 define el valor a sumar al set point seleccionado cuando la temperatura exterior sube por encima
del cero.
Ejemplo
SP = 70 (con temperatura exterior = 0 °C)
Ad1 = +10
Ad2 = -10
Si la temperatura exterior va a +20 °C (límite definido en el transmisor) el set point de la caldera se vuelve:
[SP + (Ad2)] = [70 + (-10)] = 60 °C
Si la temperatura exterior va a -20 °C (límite definido en el transmisor) el set point de la caldera se vuelve:
[SP + (Ad1)] = [70 + (10)] = 80 °C
NOTA:
1) La suma del set point + la compensación estará limitada de todos modos de parámetros SPLL y SPLH
2) En el caso en que el transmisor detecte un error sonda o no esté en funcionamiento o ausente, el
TLK94 actuará con el set point local.
Cavo collegamento
Da K30 a TLK94
Baltur
Connettore
lato cavi
Connettore
lato cavi
Rosso
Marrone
Marrone
Rosso
Lato
K30
Lato
TLK 94
1
1
Cavo di collegamento con trasmettitore tipo K30 (cod ice
CATTLB200--).
Cable de conexión
de K30 a TLK94
Cable de conexión con transmisor tipo K30 (código CATTLB200--).
Lado
K30
Lado
TLK94
Conector lado cables
Conector lado cables
rojo
marrón
