ESPAÑOL

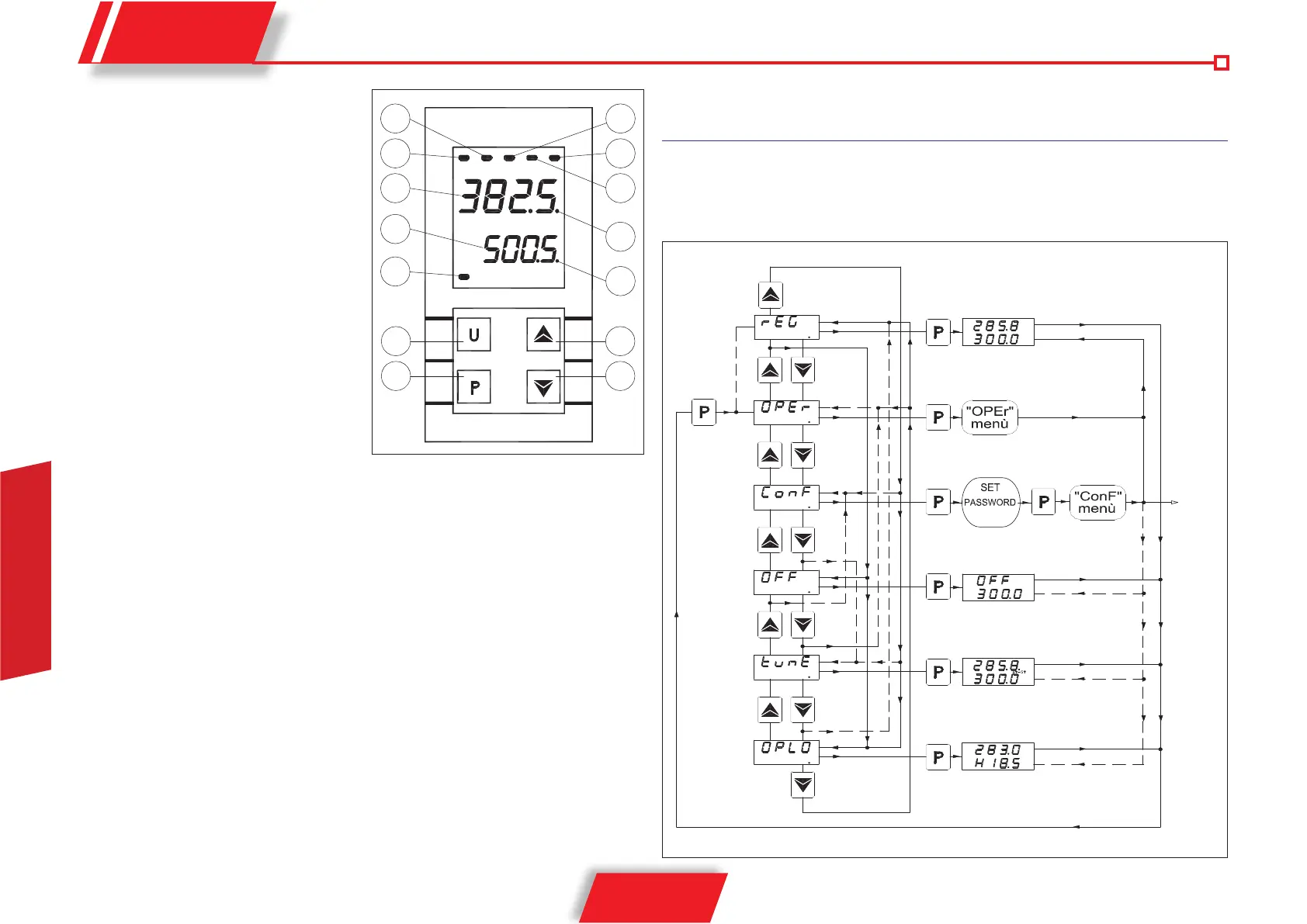

SELECCIÓN DE LOS MENÚS DE REGULACIÓN Y
PROGRAMACIÓN DE LOS PARÁMETROS
Pulsando la tecla “P” y manteniéndola pulsada durante aprox. 2 seg. se accede al menú de selección
principal.
PANEL FRONTAL
1 Tecla P : Se utiliza para acceder a la
programación de los parámetros de
funcionamiento y para confirmar la
selección.
2 Tecla DOWN : Se utiliza para reducir los
valores a configurar y para seleccionar los
parámetros.
3 Tecla UP : Se utiliza para incrementar los
valores a configurar y para seleccionar
los parámetros. 4 - Tecla U : Tecla con
funcionamiento programable mediante
el par. “USrb”. Se puede configurar para:
Activar Autotuning o Selftuning. Poner la
herramienta en regulación manual. Silenciar
la alarma. Cambiar el Set Point activo.
5 Led OUT1 : Indica el estado de la salida
OUT1
6 Led OUT2 : Indica el estado de la salida
OUT2
7 Led OUT3 : Indica el estado de la salida OUT3
8 Led OUT4 : no activos
9 Led OUT5 : no activos
10 Led OUT6 : no activos
11 Led SET : Indica la entrada en el modo de programación y el nivel de programación de los
parámetros
12 Led TUN : Indica que la función Selftuning está activada (encendido) o que el Autotuning está
en curso (parpadeante).
13 Pantalla PV: Indica normalmente el valor de proceso.
14 Pantalla SV: Indica normalmente el valore de Set activo, sin embargo se puede configurar mediante
el par. “diSP” para visualizar normalmente otras magnitudes.
