TÜRKÇE
BTG 20 LX / BTG 15 - 20 - 28 ME İÇİN “ASCON LC3” KİTİ TALİMATLAR SAYFASI

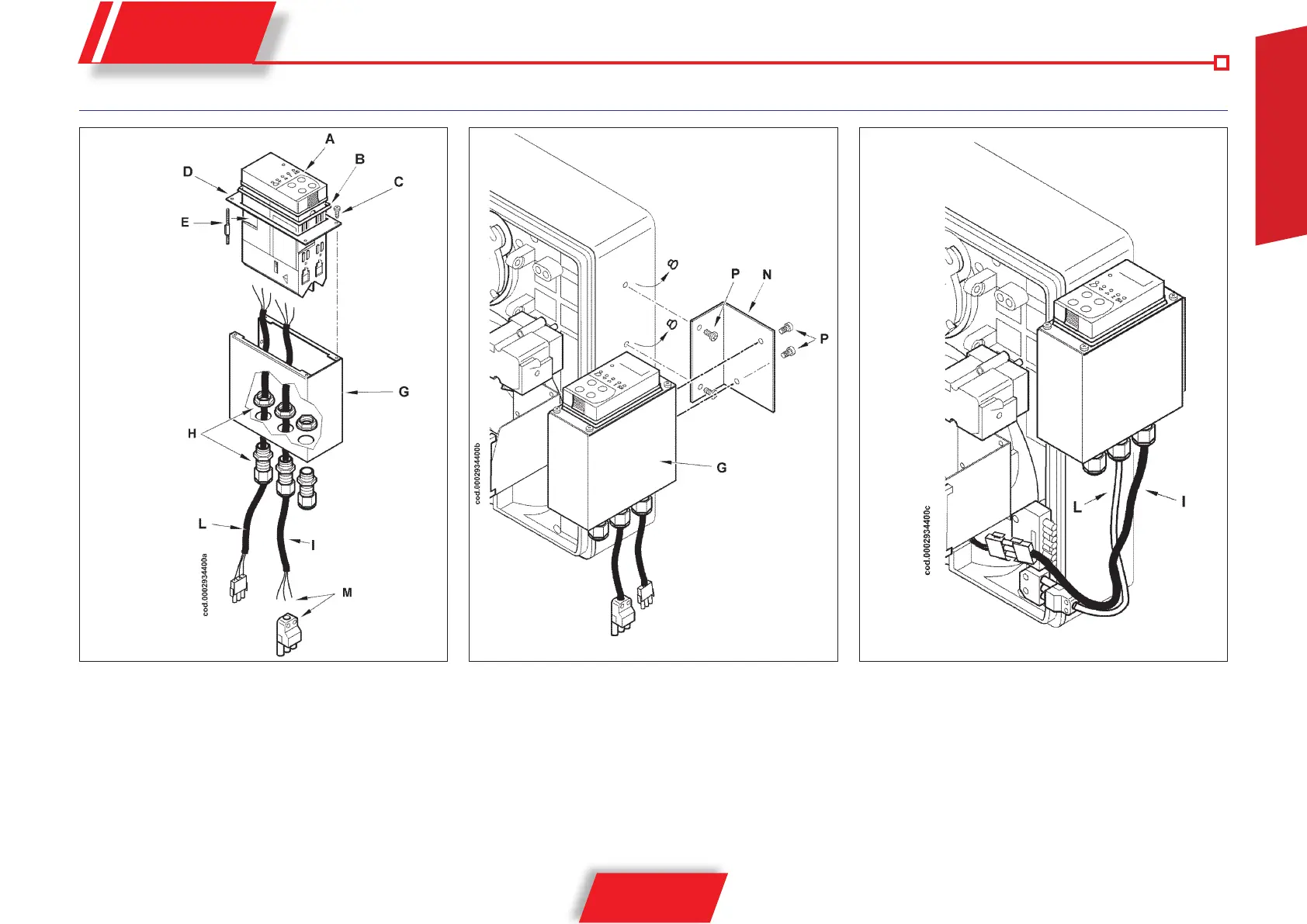

(A) regülatörünü, regülatörün özel vidalarını (E) kullanarak (D)
plakasına sabitleyin. Regülatör ve plakanın arasına contayı (B)
yerleştirin.
(I) kablosunu brülörün 4 pimli konektörüne (M) bağladıktan sonra,
(I) ve (L) kablolarını regülatörün girişlerine, ekteki elektrik şemasına
göre bağlayın. Regülatörü muhafazanın (G) içine sokun, bunun için
(d) plakasını özel vidalarıyla (C) sabitleyin ve kablo kelepçeleriyle
(H) bağlayın.
Brülör salmastrası tarafındaki iki tapayı çıkarın ve (P) vidalarını
kullanarak (N) desteğini takın. (G) muhafazasını (N) desteğine
şekilde gösterilen şekilde sabitleyin.
(I) ve (L) kablolarının ucundaki konektörleri brülördeki girişlere
bağlayın.
