TÜRKÇE

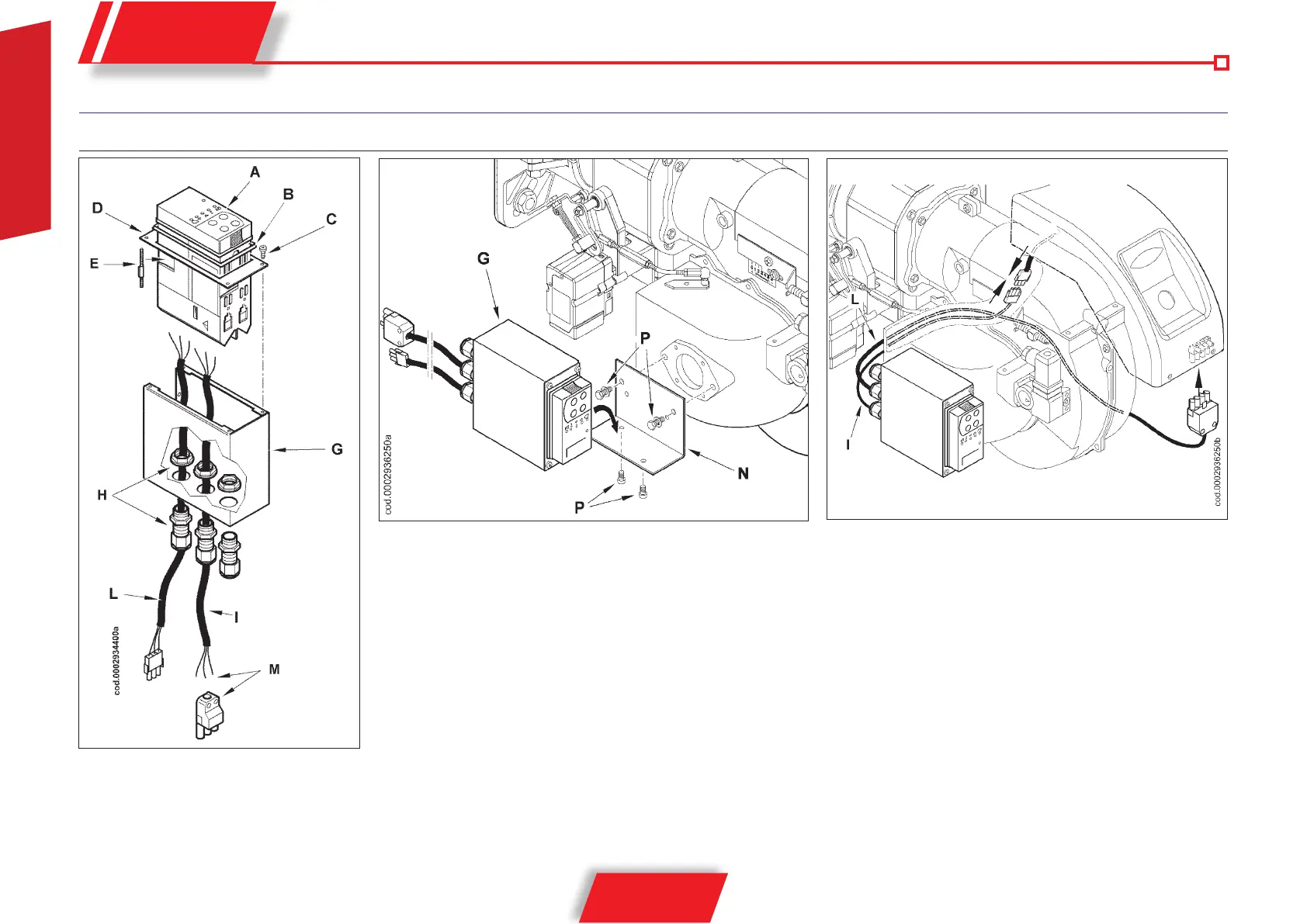

• (A) regülatörünü, regülatörün özel vidalarını (E) kullanarak (D) plakasına
sabitleyin. Regülatör ve plakanın arasına contayı (B) yerleştirin.
• (I) kablosunu brülörün 4 pimli konektörüne (M) bağladıktan sonra, (I) ve (L)
kablolarını regülatörün girişlerine, ekteki elektrik şemasına göre bağlayın.
• Regülatörü kılıfının (G) içine geri yerleştiriniz.
• Plakayı (D) özel vidaları (C) ile tespit ediniz ve kablo rakorlarını (H) sıkınız.
• Brülörün taşıyıcısından tapaları çıkartınız ve
M8 vidalarını (P) kullanarak sargı demirini (N)
sabitleyiniz. Akabinde (G) muhafazasını (N)
desteğine sabitleyin.
• (I) ve (L) kablolarının ucundaki konektörleri brülördeki girişlere
bağlayın.
“ASCON LC3” KIT TALİMATLARI
MODÜLASYONLU TBG 35 İÇİN
