11 / 16
0006160005_201502
TÜRKÇE
• Mekanik kamlı modellerde, 4 pimli konektörü (M) ve (L)
kablosunun 3 telini cihazın girişlerine şekil 4’de gösterildiği gibi
bağlayın. Doğru kablo bağlantıları için bürlörün elektrik şemasına
başvurun. Son olarak, kablo kelepçesini (R) sıkın.
TEK AŞAMALI TBG 45 - 60 İÇİN
• (A) regülatörünü, regülatörün özel vidalarını (E) kullanarak (D)
plakasına sabitleyin. Regülatör ve plakanın arasına contayı
(B) yerleştirin.
• (I) kablosunu brülörün 4 pimli konektörüne (M) bağladıktan
sonra, modülasyon sondasının (I), (L) ve (SK kablolarını
regülatörün girişlerine, ekteki elektrik şemasına göre bağlayın.
• Regülatörü muhafazanın (G) içine sokun, bunun için (d)
plakasını özel vidalarıyla (C) sabitleyin ve kablo kelepçeleriyle
(H) bağlayın.
• Koruma kapağını çıkardıktan sonra, destek elektrik panosundan
şekil 2’de gösterilen iki tapayı çıkarın ve kitle birlikte gelen kablo
kelepçesinin (R) ortasındaki filmi koparın.
• 4 adet vidayı (P) kullanarak takozu (N) ve ardından muhafazayı
(G) kullanın (şekil 2 ve 3).
• Pnömatik modülasyonlu modellerde 3 pimli konektörü ilgili
girişe takın ve (L) kablosunun 3 telini şekil 3’te gösterildiği gibi
baskılı devrenin girişlerine bağlayın. Doğru kablo bağlantıları
için bürlörün elektrik şemasına başvurun. Son olarak, kablo
kelepçesini (R) sıkın.

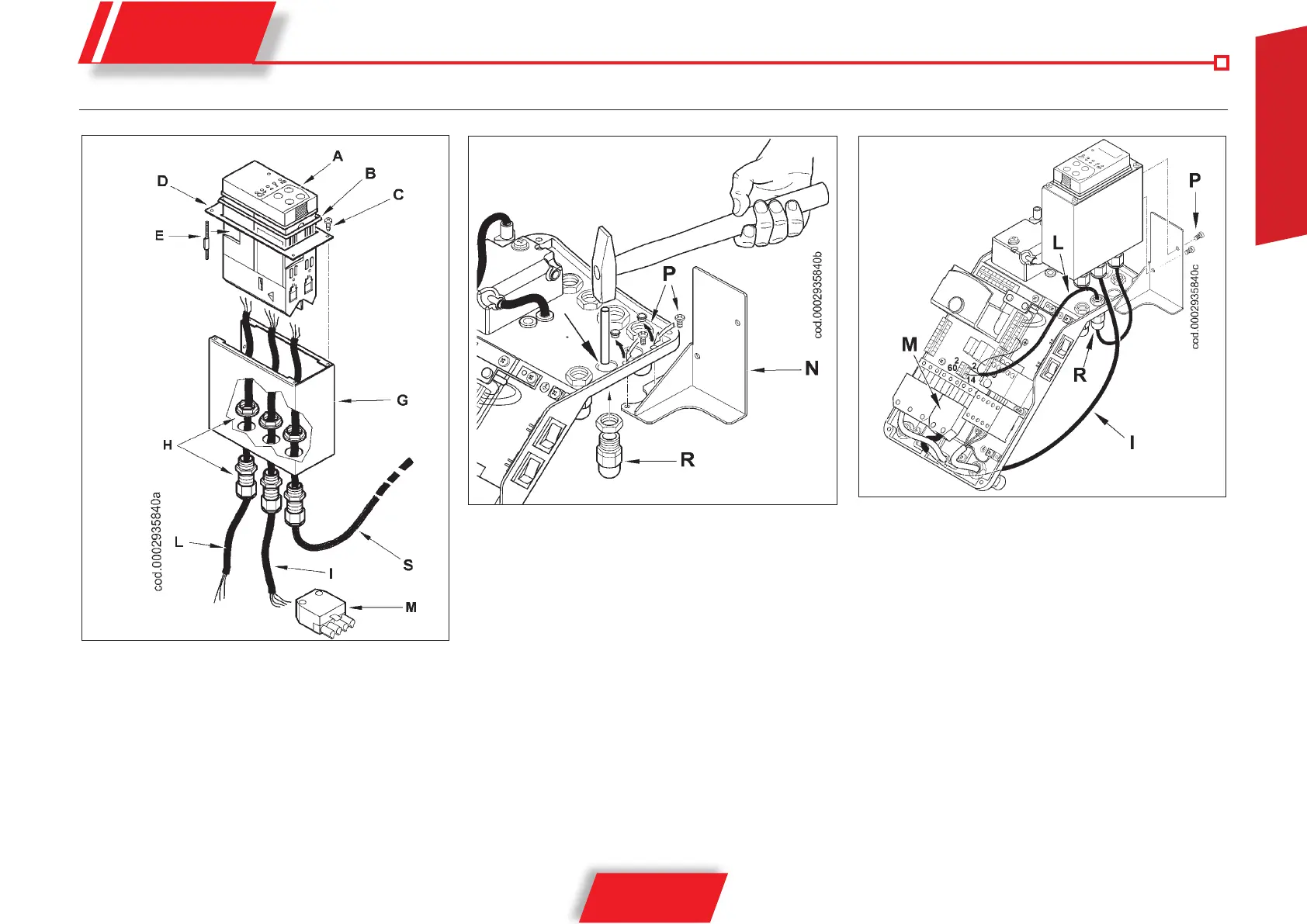

şek. 2
şek. 3
şek. 4
