• Tespit vidalarını söktükten sonra sinoptik paneli (2)
desteklerinden sökünüz;
• konektörleri (3) basılı devreden ayırarak sinoptik paneli
tamamen serbest bırakınız (şekil 1);
• bir bıçak yardımı ile serigrafinin dikdörtgen çevresini çiziniz;
• regülatörde kullanılacak önceden kesimli pano kısmını ayırınız
(şekil 2);
• regülaötür (6) dikdörtgen deliğe sokunun ve tedarik edilen ayarlı
vidalar ile (7) tespit ediniz;
• sinoptik panoyu tersine hareket ederek yerine takınız;
• 4 pimli konektörü (M) ilgili girişe takın ve L kablosunun 3 telini
şekil 3’te gösterildiği gibi cihazın girişlerine bağlayın. Doğru
kablo bağlantıları için bürlörün elektrik şemasına başvurun;
BGN ... İÇİN MC

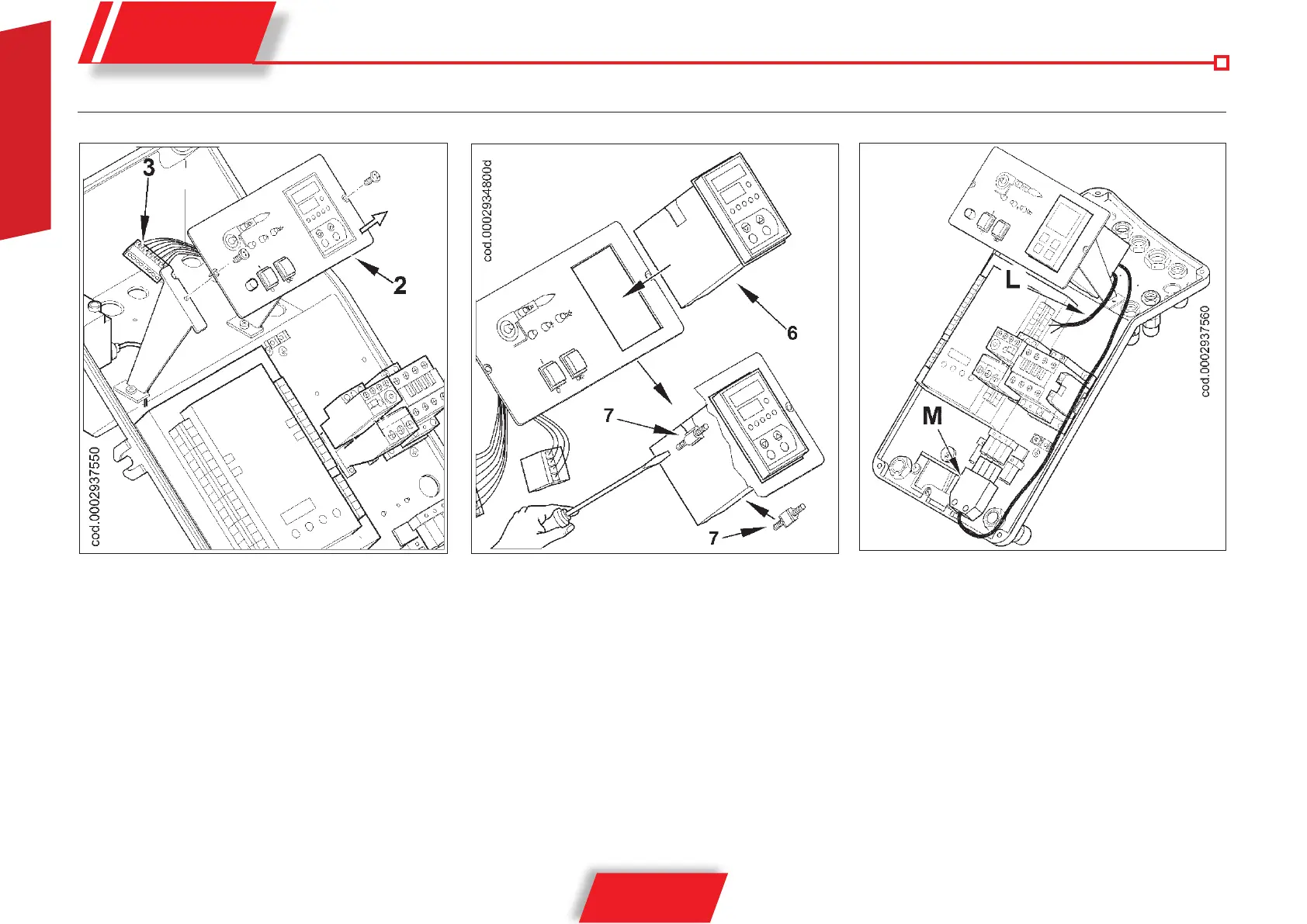

Şkl. 2Şkl. 1
Şkl. 3
