PYCCKИИ
РАБОТА ТЕРМОСТАТА КОТЛА: ВЫХОД АВАРИЙНОГО СИГНАЛА AL2
Благодаря этой функции можно установить предельные значения для розжига и отключения
горелки с учетом заданного значения температуры.
Для этого необходимо использовать параметры, относящиеся к блоку аварийных сигналов AL2.

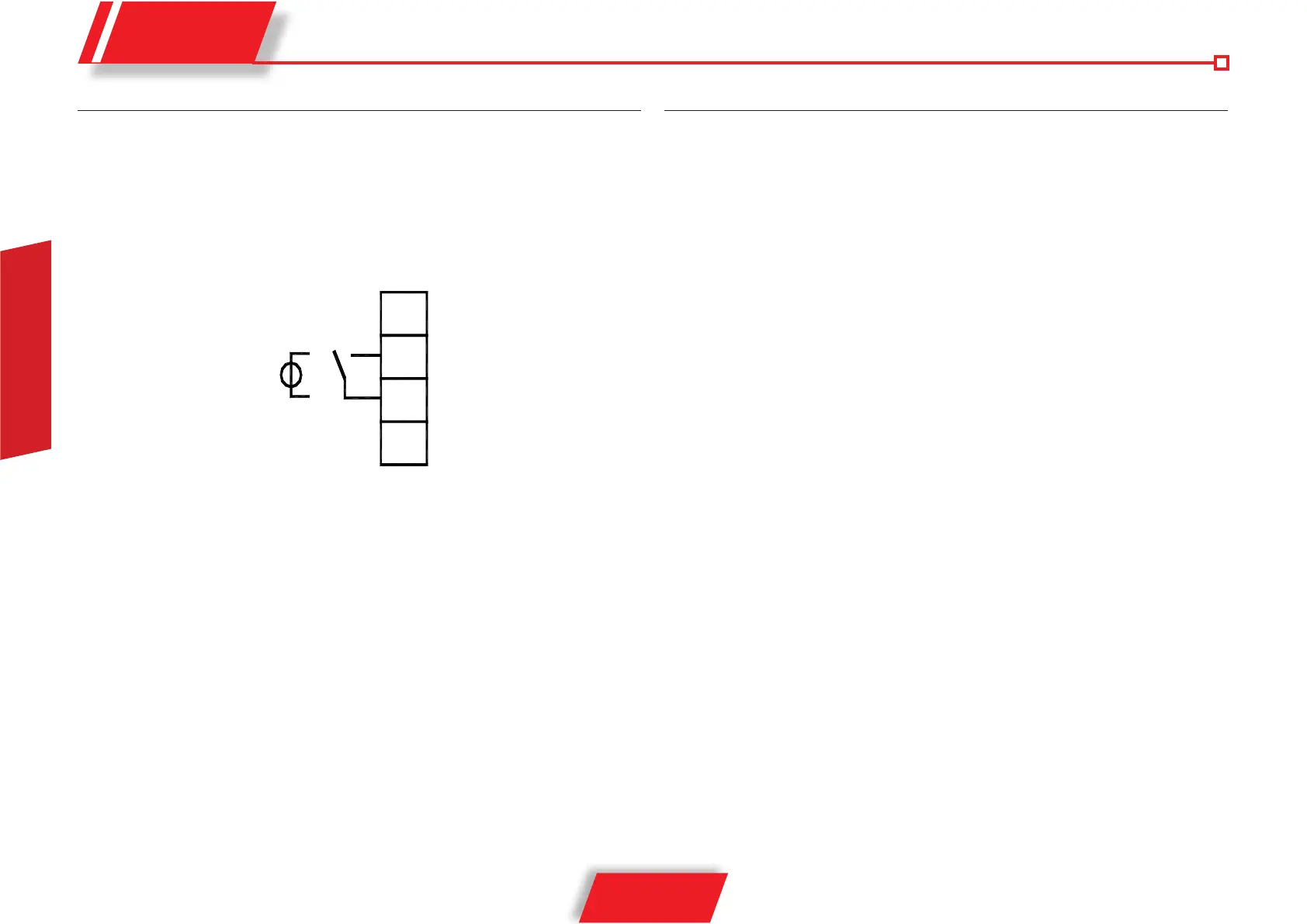

Соедините клеммы 8a и 9a модуля LC3 с клеммами T
1
и T
2
разъема горелки (относятся к
термостату котла).
В блоке параметров OUT задайте параметр:
O3F = Al.nc нормально закрытое реле
В блоке аварийных сигналов AL2 задайте следующие параметры:
AL2 = Hide Аварийный сигнал макс. значения значения
AL2 = 5 Дельта выключения относительно заданного значения SP
HAL2 = 10 Гистерезис розжига относительно SP и AL2
Пример:
SP = 70°
AL2 = 5
HAL2 = 10
Если температура превышает 75°C (SP + AL2), горелка выключается.
Когда температура опускается до 65°C (SP + AL2 - HAL2), горелка запускается.
ДВУХСТУПЕНЧАТЫЙ РЕЖИМ РАБОТЫ
В линейке комбинированных горелок в модуляционном режиме работают газовые горелки, в
двухступенчатом — дизельные горелки.
Для двухступенчатого режима работы необходимо использовать параметры, относящиеся к
блоку аварийных сигналов AL1.
Соедините с клеммами 4a и 6a модуля LC3 клеммы 70 и 71 горелки.
Выберите дизельное топливо, чтобы активировать цифровые входы.
В блоке аварийных сигналов AL1 задайте следующие параметры:
OAL1 = OUT2 Активация выхода 2
AL1t = Hide Аварийный сигнал макс. значения температуры
AL1 = -15 Гистерезис для перехода на первую ступень
Пример:
SP = 70°
AL1 = -15
Если температура входит в диапазон от 55° до 70° (SP + (-AL1)), горелка работает на первой
ступени.
Если температура опускается ниже 55°, горелка переходит на работу на второй ступени.
