baltur LC3 - Page 85

Out2,3,4,5: 4A-AC1(2A-AC3)/ 250 VAC
Out1: 6A-AC1(3A-AC3)/ 250 VAC
Pt
A
B
GND
+12 VDC
0/1..5 V
0/2..10 V
+
(passive)
4..20
mA
+
INPUT
PTC
RS485
NO
G
4b
ANALOG.: 0/4..20mA - 0/2..10V
1b
TC
+
2b
3b
RELAYS:
OUTPUTS
SSR: 12 VDC/20 mA
6b
5b
1a
2a
4a
3a
+ +
NO
+
+
G
NC
C
+
C
NO
DIG. IN 2
DIG. IN 1
5a
6a
Out1
10b
220V
7b
9b
8b
Out2
12b
11b
7a
Out3
9a
8a
10a
12a
11a
Pt
100
1000
Cavo collegamento
Da K30 a TLK94
Baltur
Connettore
lato cavi
Connettore
lato cavi
Rosso
Marrone
Marrone
Rosso
Lato
K30
Lato
TLK 94
1
1
Cavo di collegamento con trasmettitore tipo K30 (cod ice
CATTLB200--).
3 / 16
0006160005_201502
PYCCKИИ
На заводе регулятор установлен на вход 2-проводного Pt100, ПИД-регулировка для отопления,
регулирующее реле — K1 и K2. (1, 2)
ИСХОДНЫЙ ПАРОЛЬ 381.

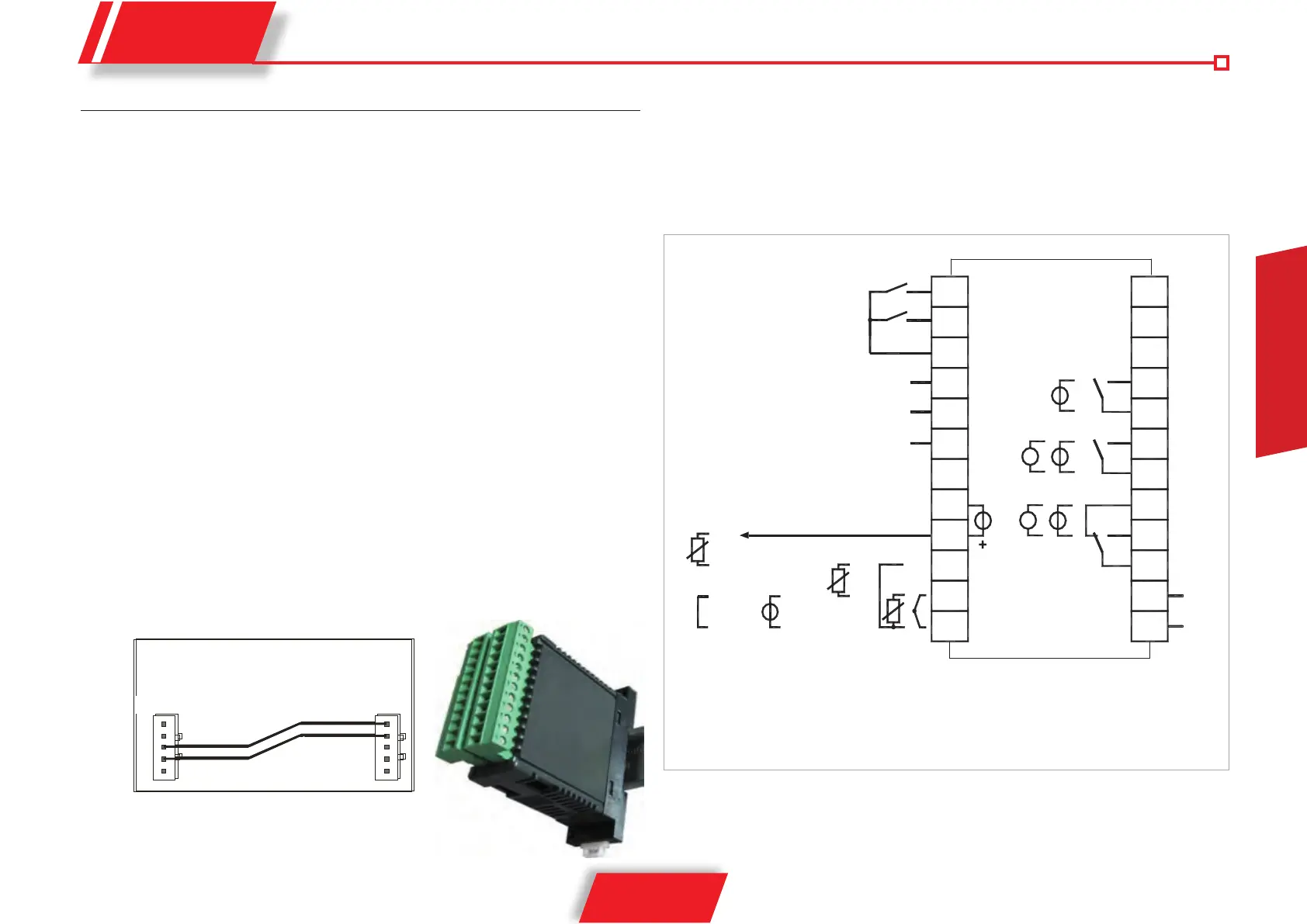

ЭЛЕКТРИЧЕСКАЯ СХЕМА СОЕДИНЕНИЯ
ФУНКЦИЯ КОМПЕНСАЦИИ ТЕМПЕРАТУРЫ ОКРУЖАЮЩЕЙ СРЕДЫ
Эта функция заключается в изменении настройки, выбранной для измеренной наружной
температуры при помощи трансмиттера K30 (запрограммированного надлежащим образом) и
преобразованной в цифровой параметр (TTL)
на регуляторе TLK94.
Эта функция использует два параметра Ad1 и Ad2, которые определяют величину компенсации
на краях поля использования:
Ad1 определяет суммарное значение на выбранной настройке, когда температура окружающей
среды опускается ниже нуля.
Ad1 определяет суммарное значение на выбранной настройке, когда температура окружающей
среды поднимается выше нуля.
Например:
SP = 70 (при наружной температуре = 0 °C)
Ad1 = +10
Ad2 = -10
Если температура окружающей среды доходит до +20 °C (предел, определенный
трансмиттером), настройка котла равна:
[SP + (Ad2)] = [70 + (-10)] = 60 °C
Если температура окружающей среды доходит до -20 °C (предел, определенный трансмиттером),
настройка котла равна:
[SP + (Ad1)] = [70 + (10)] = 80 °C
ЗАМЕЧАНИЕ:
1) Сумма настройки + компенсация определена параметрами SPLL и SPLH
2) В случае если трансмиттер выдает ошибку зонда и не работает или выключен, TLK94
работает с локальной настройкой.
Cavo collegamento
Da K30 a TLK94
Baltur
Connettore
lato cavi
Connettore
lato cavi
Rosso
Marrone
Marrone
Rosso
Lato
K30
Lato
TLK 94
1
1
Cavo di collegamento con trasmettitore tipo K30 (cod ice
CATTLB200--).
Соединительный кабель
с K30 на TLK94
Соединительный кабель с датчиком
типа K30 (код CATTLB200--).
Сторона
K30
Сторона
TLK94
Разъем со стороны проводов
Разъем со стороны
проводов
красный
коричневый
