ВЫБОР МЕНЮ РЕГУЛИРОВАНИЯ И
ПРОГРАММИРОВАНИЯ ПАРАМЕТРОВ

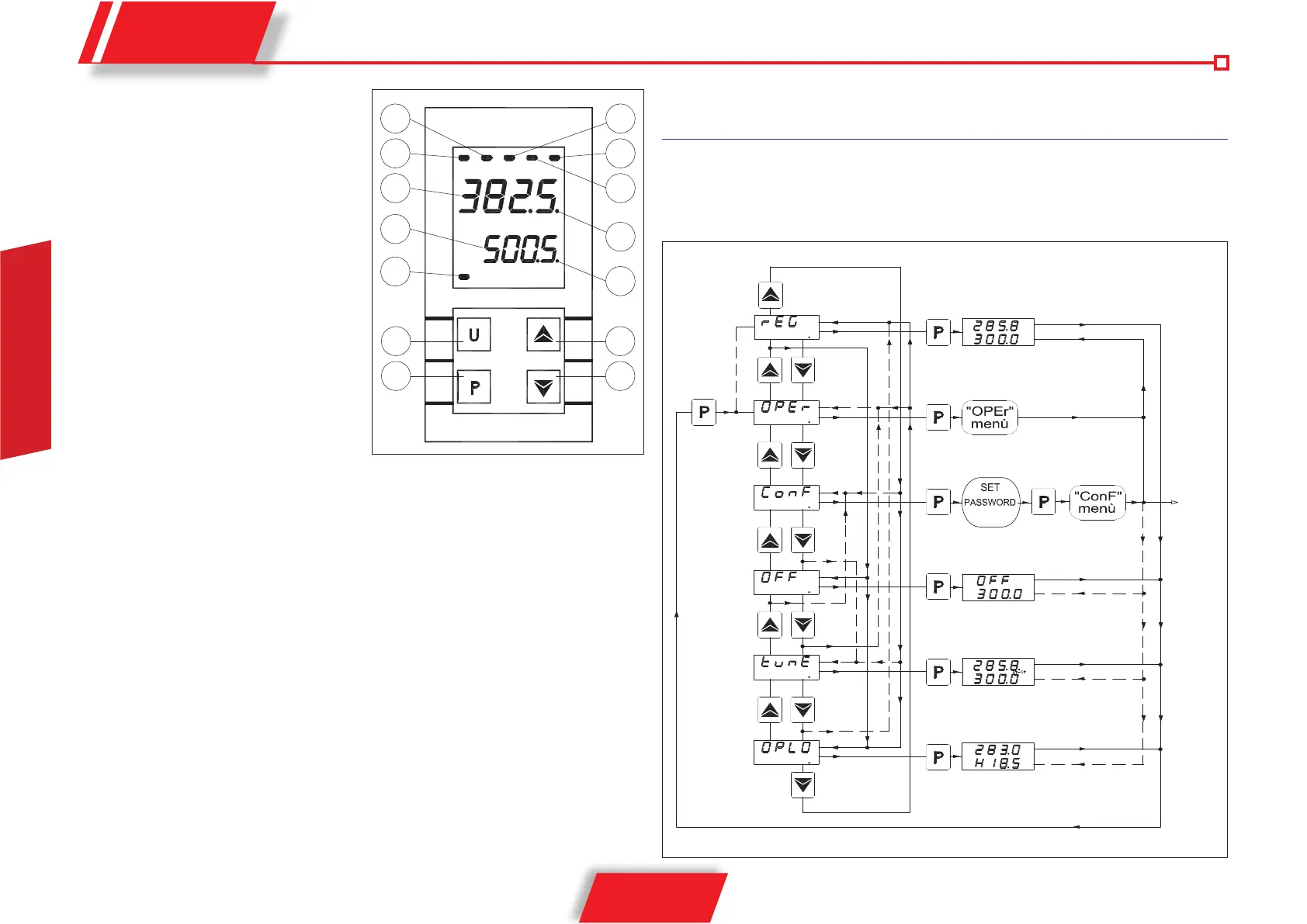

Нажимая в течение 2 секунд клавишу «P», происходит доступ на главную страницу выбора.
ПЕРЕДНЯЯ ПАНЕЛЬ
1 Клавиша «P»: Используется для получения
доступа к меню программирования
рабочих параметров и подтверждения
выбора.
2 Клавиша «ВНИЗ»: Используется для
уменьшения задаваемого значения и для
выбора параметров.
3 Клавиша «ВВЕРХ»: Используется для
увеличения задаваемого значения и
для выбора параметров. 4 - Клавиша
«U»: Клавиша программируемой работы
посредством пар. “USrb”. Может быть
сконфигурирована для: Подключения
автонастройки или автоподстройки,
перевода инструмента в режим ручной
регулировки, приглушения аварийного
сигнала, изменения текущего заданного
значения.
5 Светодиод «OUT1»: Указывает на статус
выхода OUT1.
6 Светодиод «OUT2»: Указывает на статус выхода OUT2.
7 Светодиод «OUT3»: Указывает на статус выхода OUT3.
8 Светодиод «OUT4» : не используется.
9 Светодиод «OUT5» : не используется.
10 Светодиод «OUT6» : не используется.
11 Светодиод «SET»: Указывает на вход в режим программирования и уровень
программирования параметров.
12 Светодиод «TUN»: Указывает на то, что подключена функция автоподстройки Selftuning
(светодиод горит немигающим светом) или идет автонастройка (светодиод горит мигающим
светом).
13) Дисплей PV: Обычно указывает на значение технологического параметра.
14) Дисплей SV: Обычно указывает на текущее значение параметра, несмотря на это, можно
выполнить конфигурацию дисплея посредством пар. “diSP”, чтобы отображать другие
величины в нормальном режиме.
