PYCCKИИ
ИНСТРУКЦИИ К КОМПЛЕКТУ ASCON LC3 ДЛЯ ГОРЕЛОК BTG 20 LX / BTG 15–20–28 ME

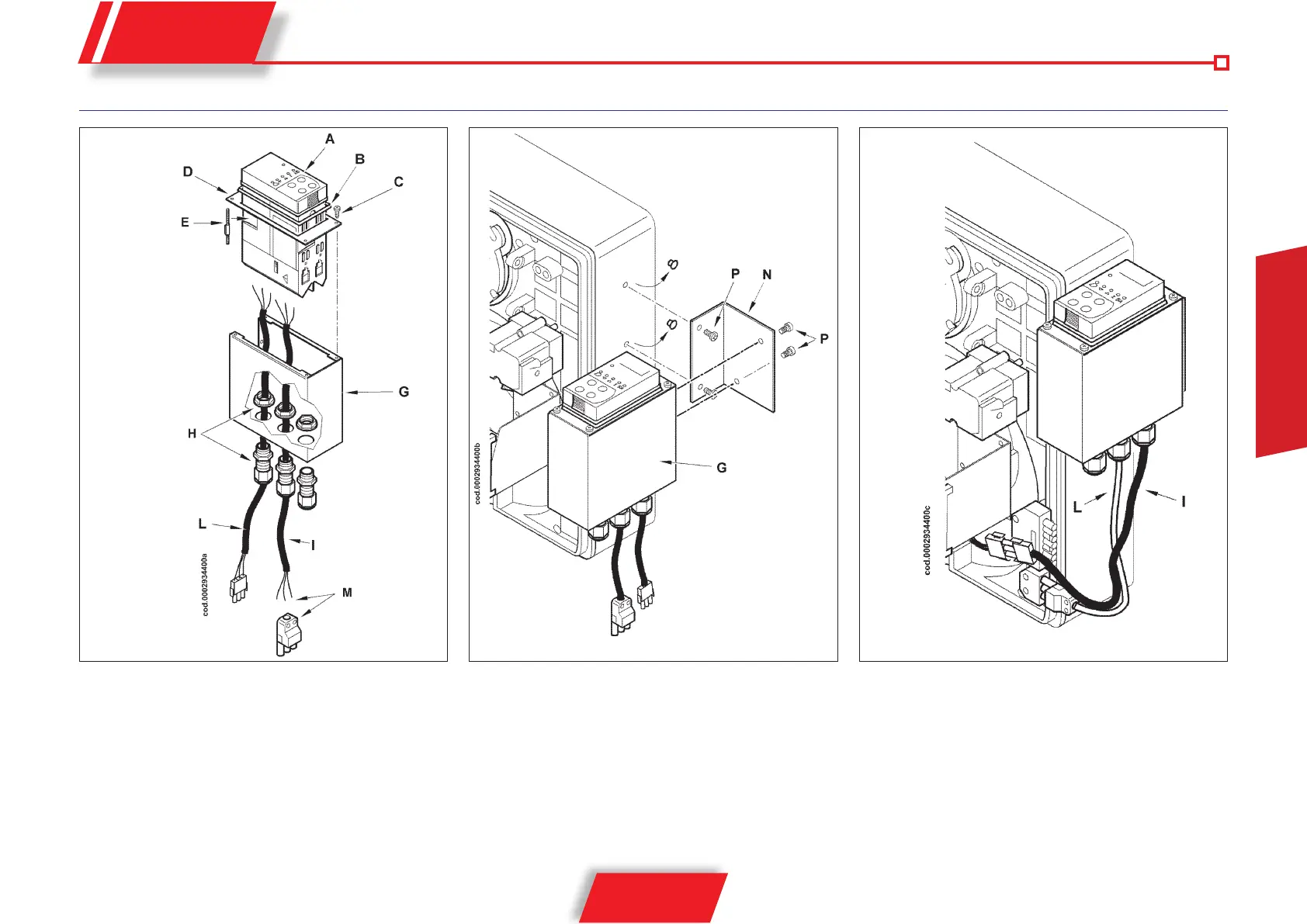

Закрепите регулятор (A) на пластинке (D), используя
специальные винты (E) из комплекта поставки регулятора.
Между регулятором и пластинкой проложите прокладку (B).
После соединения кабеля (I) с 4-х полюсным разъемом (M) из
комплекта горелки, подсоедините кабели (I) и (L) к клеммнику
регулятора на основании прилагаемой электрической схемы.
Поместите регулятор в кожух (G), закрепите пластинку (D)
специальными винтами (C) и затяните хомутик (H).
Снимите две заглушки со стороны корпуса горелки и закрепите
скобу (N) посредством винтов (P). Закрепите кожух (G) на
кронштейне (N), как показано на рисунке.
Соедините разъемы на концах кабелей (I) и (L) с
соответствующими соединителями из комплекта поставки
горелки.
