PYCCKИИ

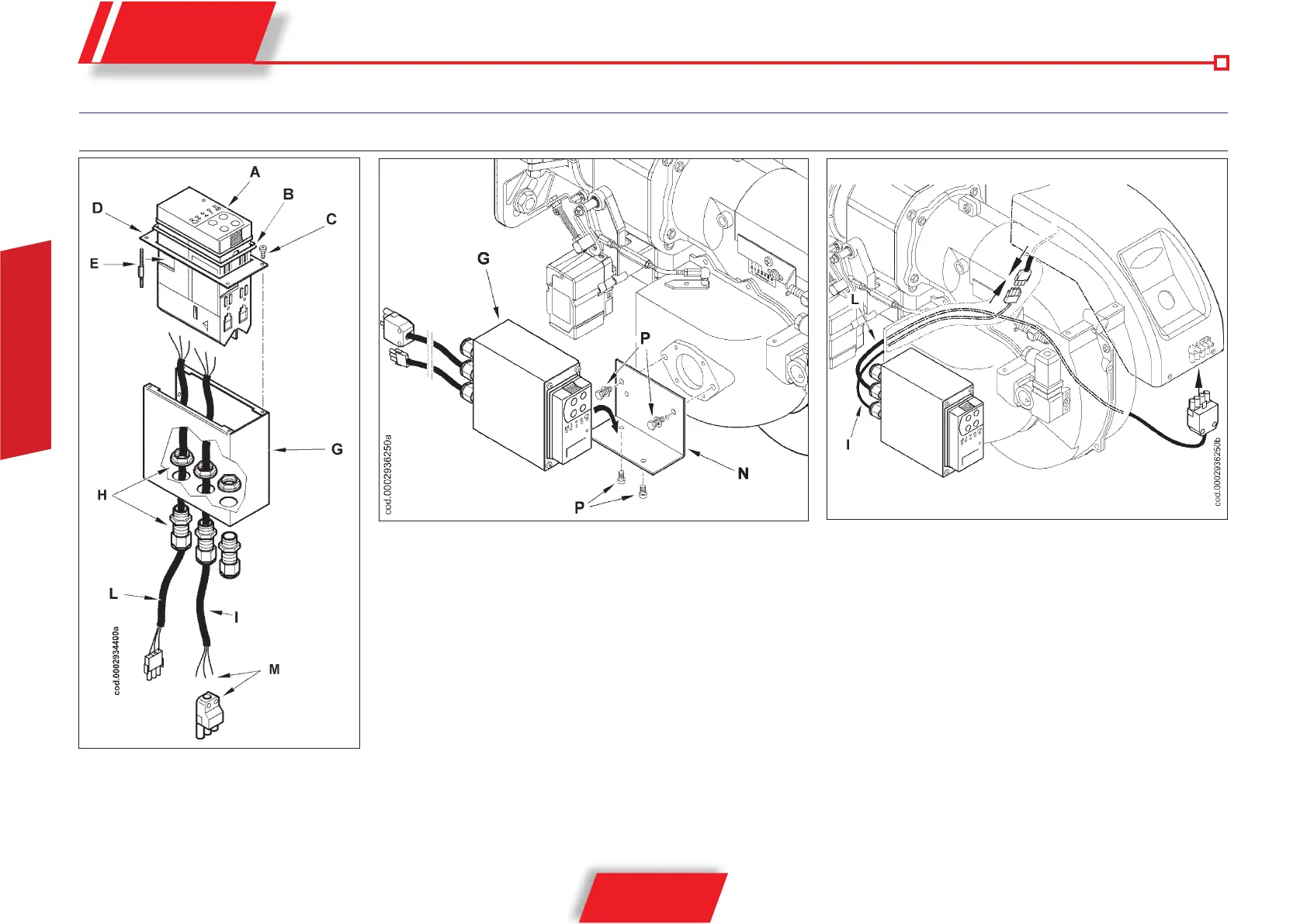

• Закрепите регулятор (A) на пластинке (D), используя специальные
винты (E) из комплекта поставки регулятора. Между регулятором и
пластинкой проложите прокладку (B).
• После соединения кабеля (I) с 4-х полюсным разъемом (M) из
комплекта горелки, подсоедините кабели (I) и (L) к клеммнику
регулятора на основании прилагаемой электрической схемы.
• Вставьте регулятор в кожух (G).
• Закрепите пластинку (D) специальными винтами (C) и затяните
хомутик (H).
• Снимите заглушки с воздухозаборника
горелки и закрепите кронштейн (N),
используя винты М8 (Р). Закрепите кожух
(G) на кронштейне (N).
• Соедините разъемы на концах кабелей (I) и (L) с соответствующими
соединителями из комплекта поставки горелки.
ИНСТРУКЦИИ К КОМПЛЕКТУ ASCON LC3
ДЛЯ МОДУЛЯЦИОННЫХ ГОРЕЛОК МОДЕЛИ TBG 35
