PYCCKИИ
• Для вариантов исполнения с механическим кулачком,
соедините 4-х полюсный разъем (M) и 3 провода кабеля
(L) с клеммником блока управления (рис. 4). Правильное
прокладывание электропроводки смотрите на электрической
схеме в комплекте поставки горелки. Зажмите хомутик (R).

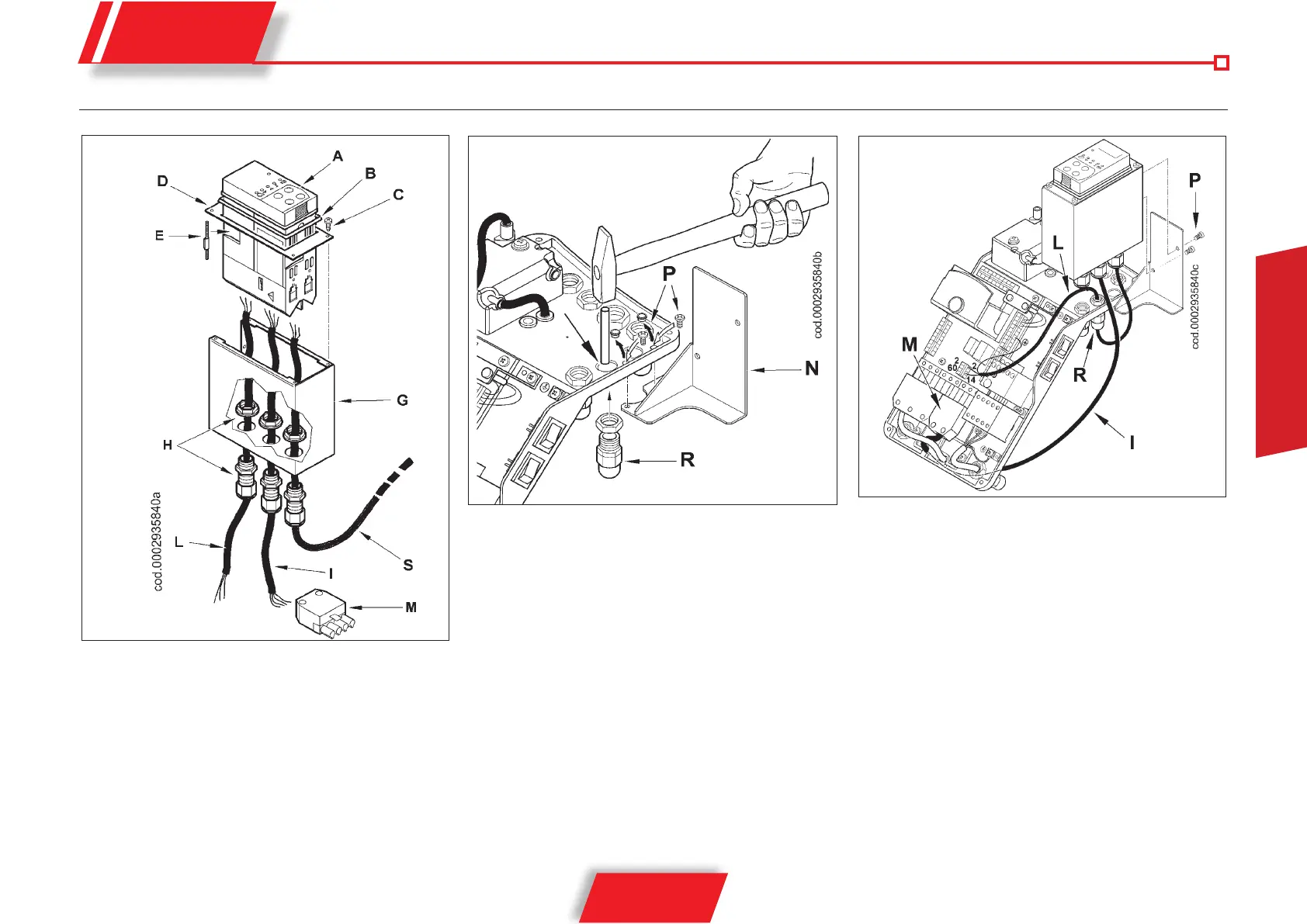

ДЛЯ МОДУЛЯЦИОННЫХ ГОРЕЛОК МОДЕЛИ TBG 45–60
• Закрепите регулятор (A) на пластинке (D), используя
специальные винты (E) из комплекта поставки регулятора.
Между регулятором и пластинкой проложите прокладку (B).
• После соединения провода (I) с 4-х полюсным разъемом (M)
из комплекта горелки, подсоедините кабели (I), (L) и кабель
(S) зонда модуляции к клеммнику регулятора на основании
прилагаемой электрической схемы.
• Поместите регулятор в кожух (G), закрепите пластинку (D)
специальными винтами (C) и затяните хомутик (H).
• После снятия защитного колпака выньте из кронштейна
электрического щита две заглушки (рис. 2) и пробейте
пленку на гнезде для хомутика (R) из комплекта поставки.
• Закрепите кронштейн (N), а затем кожух (G), используя 4
винта (P) (рис. 2 и 3).
• Для вариантов исполнения с пневматической модуляцией
соедините 4-х полюсный разъем (M) с соответствующей
розеткой, а 3 провода кабеля (L) с клеммником печатной
схемы (рис. 3). Правильное прокладывание электропроводки
смотрите на электрической схеме в комплекте поставки
горелки. Зажмите хомутик (R).
рис. 2
рис. 3
рис. 4
