• Отверните крепежные винты и снимите мнемосхему (2) с
кронштейнов;
• отсоедините разъемы (3) от печатной схемы, чтобы
полностью освободилась мнемосхема (рис. 1);
• проведите ножом по шелкографии, выполненной по
прямоугольному периметру;
• отсоедините часть намеченной панели, предназначенной
для установки регулятора (рис. 2);
• вставьте регулятор (6) в прямоугольную проушину и
заблокируйте его регулируемыми винтами (7) из комплекта
поставки;
• вставьте на прежнее место мнемосхему, выполняя
действия в обратном демонтажу порядке;
• соедините 4-х полюсный разъем (M) с соответствующей
розеткой, а 3 провода кабеля (L) с клеммником печатной
схемы (рис. 3). Правильное прокладывание электропроводки
смотрите на электрической схеме в комплекте поставки
горелки.
ДЛЯ ГОРЕЛОК МОДЕЛИ BGN ... MC

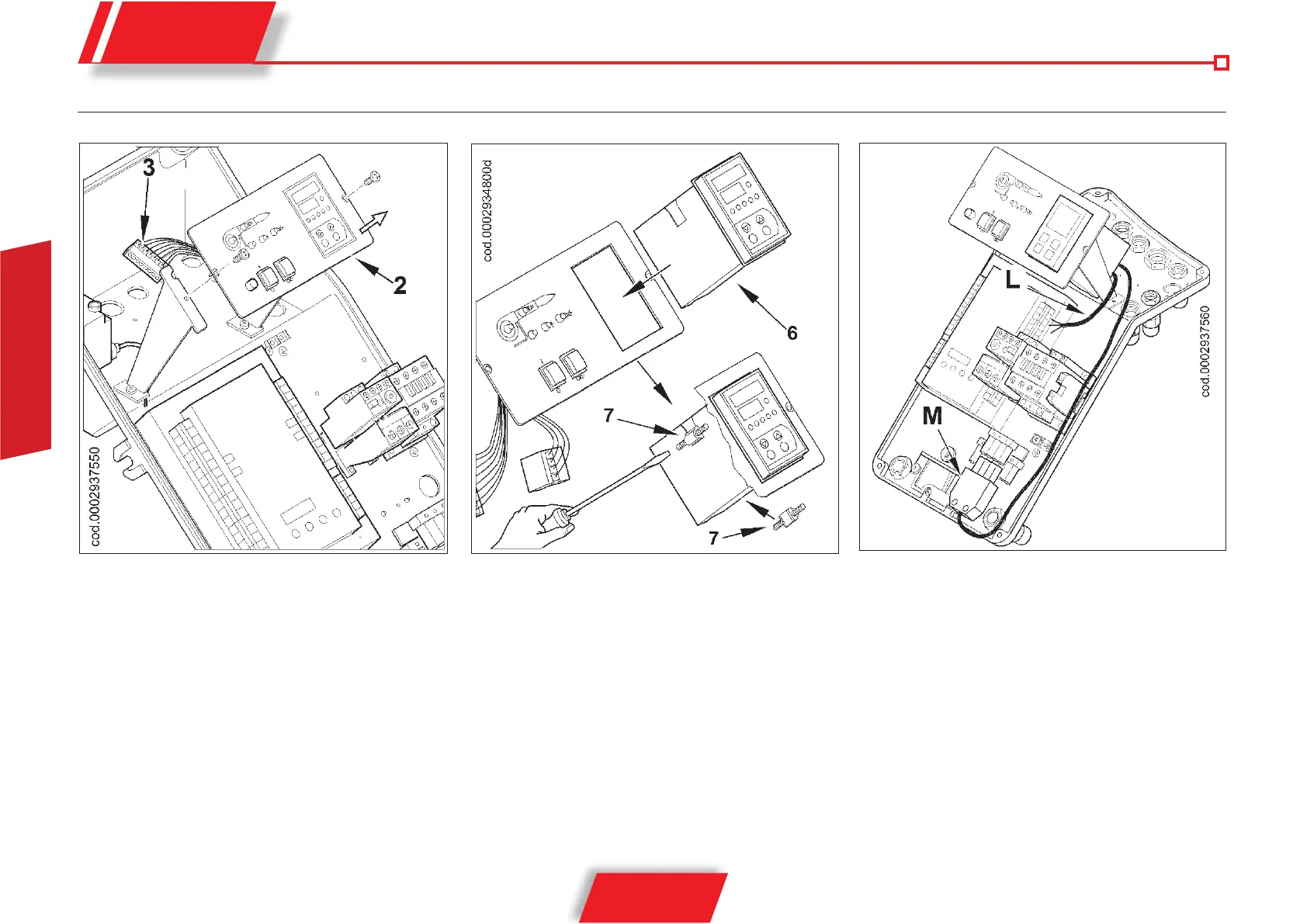

Рис. 2Рис. 1
Рис. 3
