MASTER LINK

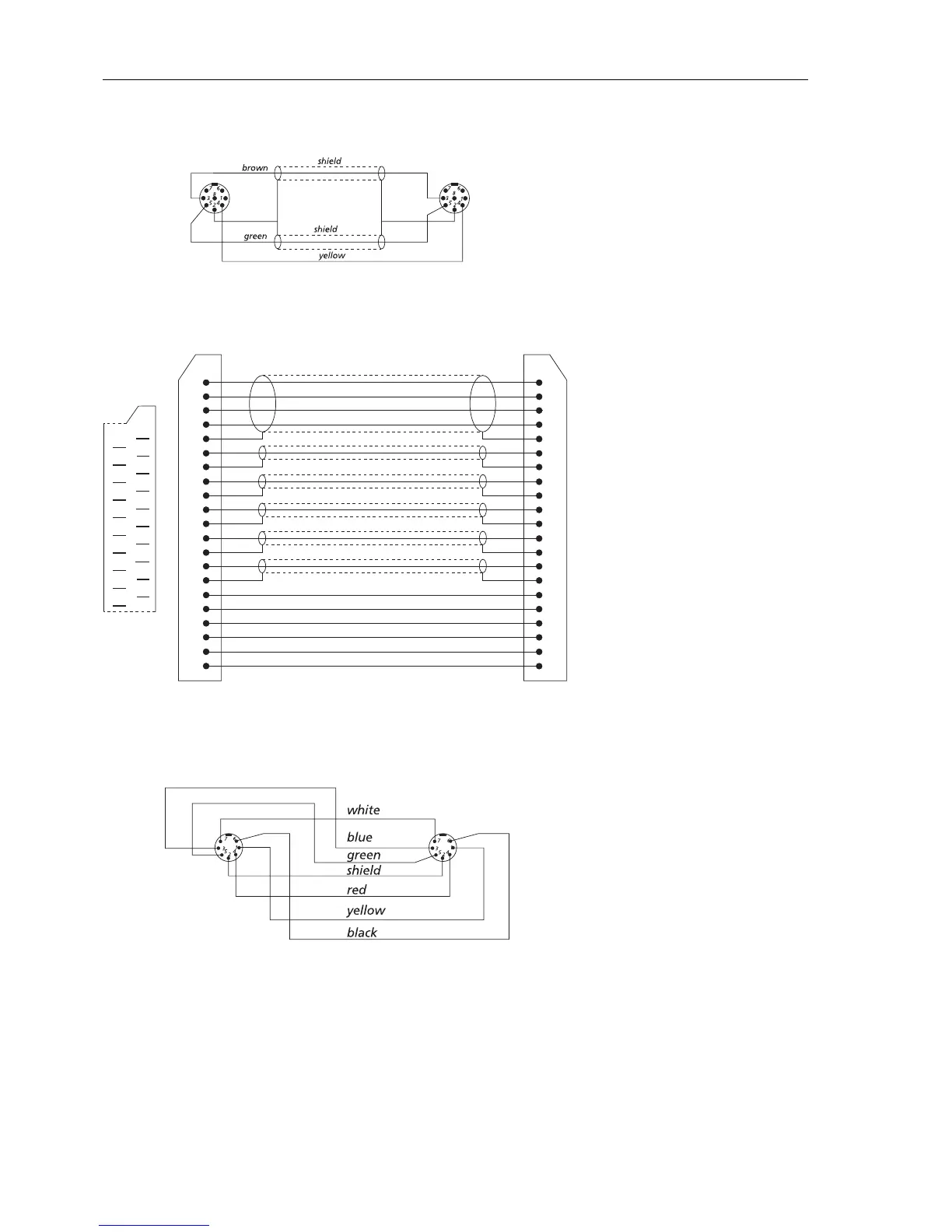

Power Link cable without wire for display data
21-pin A/V cable with RGB connection:
pin 1 = audio out, right channel
pin 2 = audio in, right channel
pin 3 = audio out, left channel
pin 4 = audio ground
pin 5 = blue ground
pin 6 = audio in, left channel
pin 7 = blue signal (C out)
pin 8 = 12 V sense and Datalink
pin 9 = green ground
pin10 = data 2
pin11 = green signal
pin12 = data 1
pin13 = red ground
pin14 = fast blanking, ground
pin15 = red signal (C in)
pin16 = fast blanking
pin17 = video out, ground
pin18 = video in, ground
pin19 = video out, signal (Y out)
pin20 = video in, signal (Y in)
pin21 = shield, ground
1
2
3
6
4
15
13
11
9
7
5
16
18
20
17
19
8
21
10
12
14
21
19
17
15
20
18
16
13
11
14
12
9
7
10
8
6
5
4
3
2
1
2
1
6
3
4
15
13
11
9
7
5
16
17
19
18
20
8
21
10
12
14
Datalink cable
pin 1 =yellow =output, left channel
pin 2 =shield =signal ground
pin 3 =blue =input, left channel
pin 4 =red =output, right channel
pin 5 =green =input, right channel
pin 6 =black =data ground
pin 7 =white =datalink
Coaxial cable Regarding coaxial cable for aerial
installation, see the section on
aerial installation, page 24.
pin 2 = shield = ground
pin 3 = brown= signal, left channel
pin 4 = yellow= loudspeaker on
pin 5 = green = signal, right channel
30
