baracuda G3 - Page 16

Français

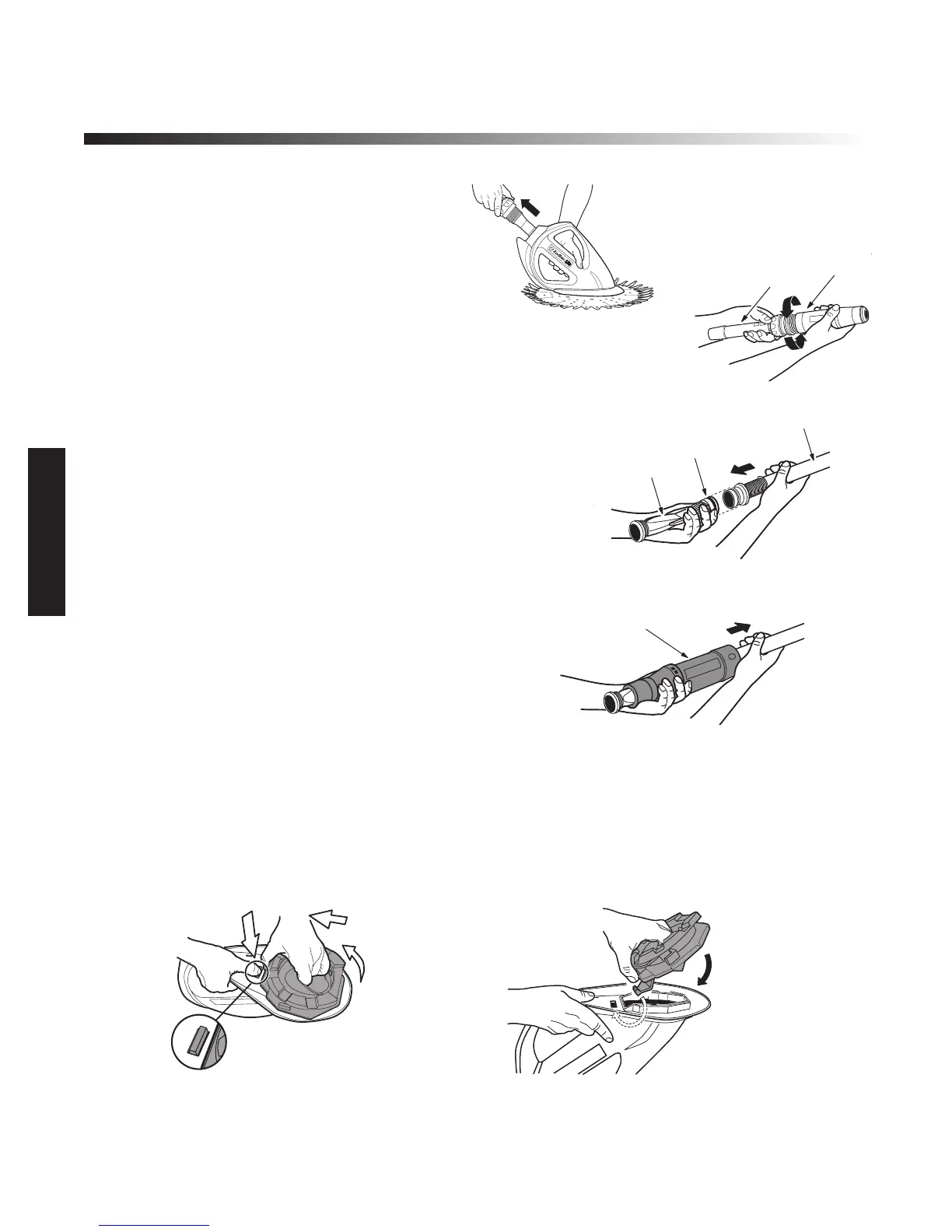

Dégagement de l’obturateur
Utilisez le Système d”accès rapide à cassette pour
dégager rapidement l’obturateur ou pour y rechercher
des traces d’endommagement.
Pour dégager l’obturateur :
1. Dévissez la cassette et retirez-la de
l’appareil de nettoyage.
2. Desserrerlachambredecassette;sortez
le tuyau-rallonge interne et l’obturateur.
3. Retirez l’obturateur.
Examinez-le pour toute trace de débris ou d’usure et rincez-le
soigneusement à l’eau. Remplacez l’obturateur si nécessaire.
Installation :
1. Vérifiez que la bague de retenue est bien sur l’obturateur.
2. Placez l’obturateur par-dessus le
tuyau-rallonge interne.
3. Tirez le tuyau-rallonge interne et l’obturateur dans la
chambre jusqu’à ce que l’obturateur soit appuyé
contre la languette.
4. Reposez le tuyau-rallonge externe et serrez
bien l’écrou manuel. Ne serrez pas trop fort.
Remplacement de la bague d’appui
La bague d’appui doit être remplacée lorsque la profondeur des canaux entre les roulements est de 1/8
de pouce ou moins.
L’entreposage et entretien en hiver
N’enroulez jamais le boyau. Gardez l’appareil à l’abris du soleil direct. Pour l’entreposage durant l’hiver,
drainez tout l’eau de l’appareil et des boyaux. Retirez tous les connecteurs et adaptateurs de l’écumoire.
Entreposez le disque à plat et les sections de boyau débranchées et droites.
16
Ta b
Pour retirer :
Appuyez sur la languette de sûreté en tirant
l’embase pied vers vous et vers le haut.
Pour installer :
Glissez la languette de sûreté en position et
appuyez sur le sabot pour qu’il s’enclenche.
Diaphragm
Inner Pipe
Retaining
Ring
Obturateur
Bague de
retenue
Tuyau-rallonge
interne
Diaphragm
Chamber
Cassette
Pipe
Conduit de
cassette
Chambre le
l’obturateur
Cassette
Chamber
Chambre le
l’obturateur
