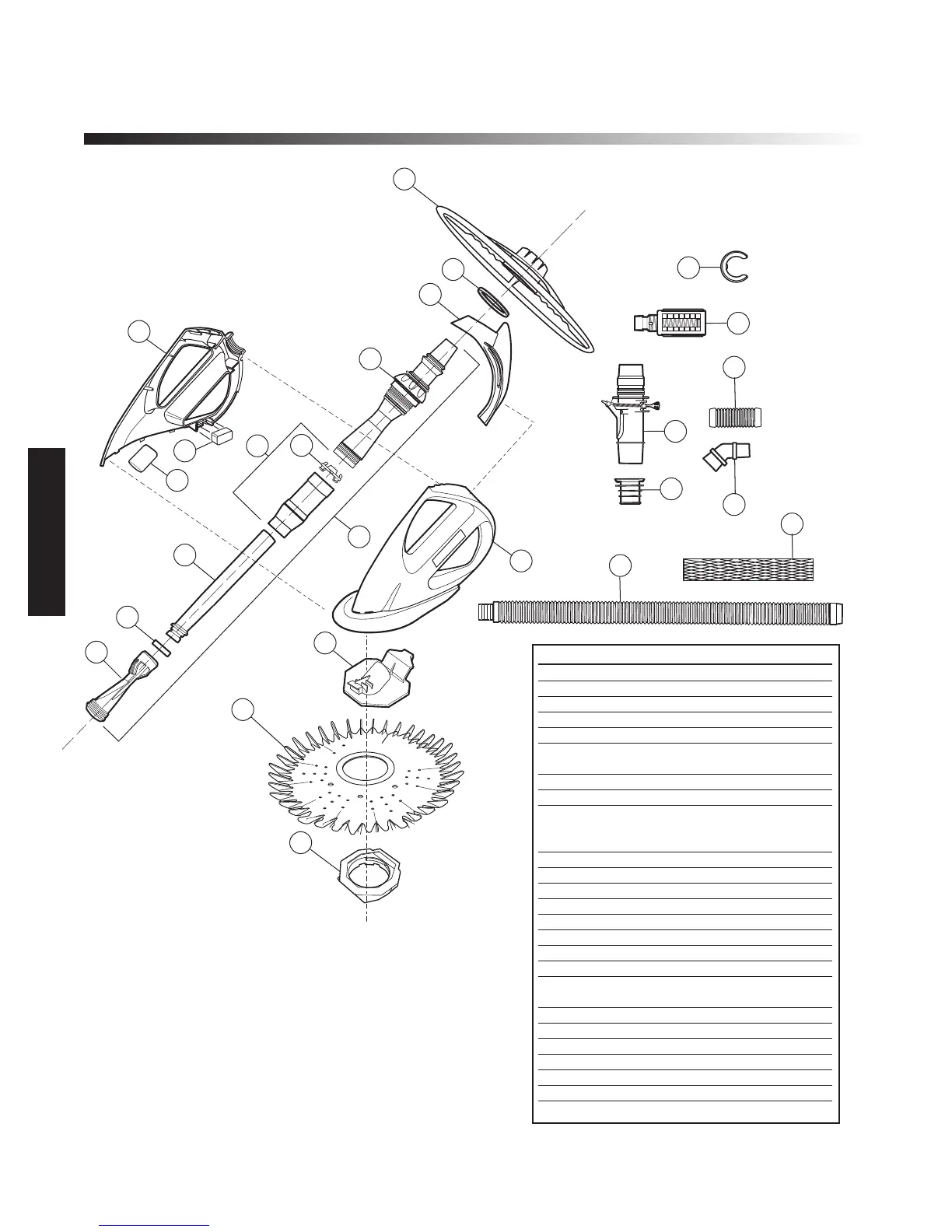

G3 Diagramme des pièces
18
3
4
14
12
6
7
8
9
22
20
19
23
11
2
15
16
17
24
1
13
21
5
10
18
25
19
0 1 2 3 4 5 6
6 5 4 3 2 1 0
No. Part # Description Qty.
1 W83278 Roue déflectrice (ÉU/Mexique) 1
2 W69545 Collier de retenue 1
3 W69526 Arête Déflectrice 1
4 W70326 Conduit de cassette avec écrou manuel 1
5 W74000 Bague de compression 1
6 W70345 Chambre de cassette avec anneau
de compression 1
7 W56525 Tuyau-rallonge interne 1
8 W81600 Bague de retenue 1
9 W69698 Obturateur à longue durée de vie
(ÉU/Mex) 1
W81710 Obturateur (Canada) 1
10 W69994 Assemblage de cassette G3 (ÉU/Mex) 1
11 W56124 Flotteur 1
12 W41079 Pesée pour boyau 1
13 W69542 Corps principal - droite 1
14 W69541 Corps principal - gauche 1
15 W70328 Embase pied 1
16 W70329 Disque - 36 po. 1
17 W70327 Bague d’appuie 1
18 W83247 Pesée pour boyau (US/Mexico) 1
W83247 Pesée pour boyau (Canada) 2
19 W70335 Débitmètre 1
20 W60050 Soupape Flowkeeper
®
1
21 W60263 Manchon de soupape 1
22 W70263 Raccord de boyau - 4,5 po. 1
23 W70244 Coude 45° 2
24 W33800 Gaine protectrice de boyau 1
25 W83140 Jeu de boyau “Long-Life” 12 x 1 mètre 1
