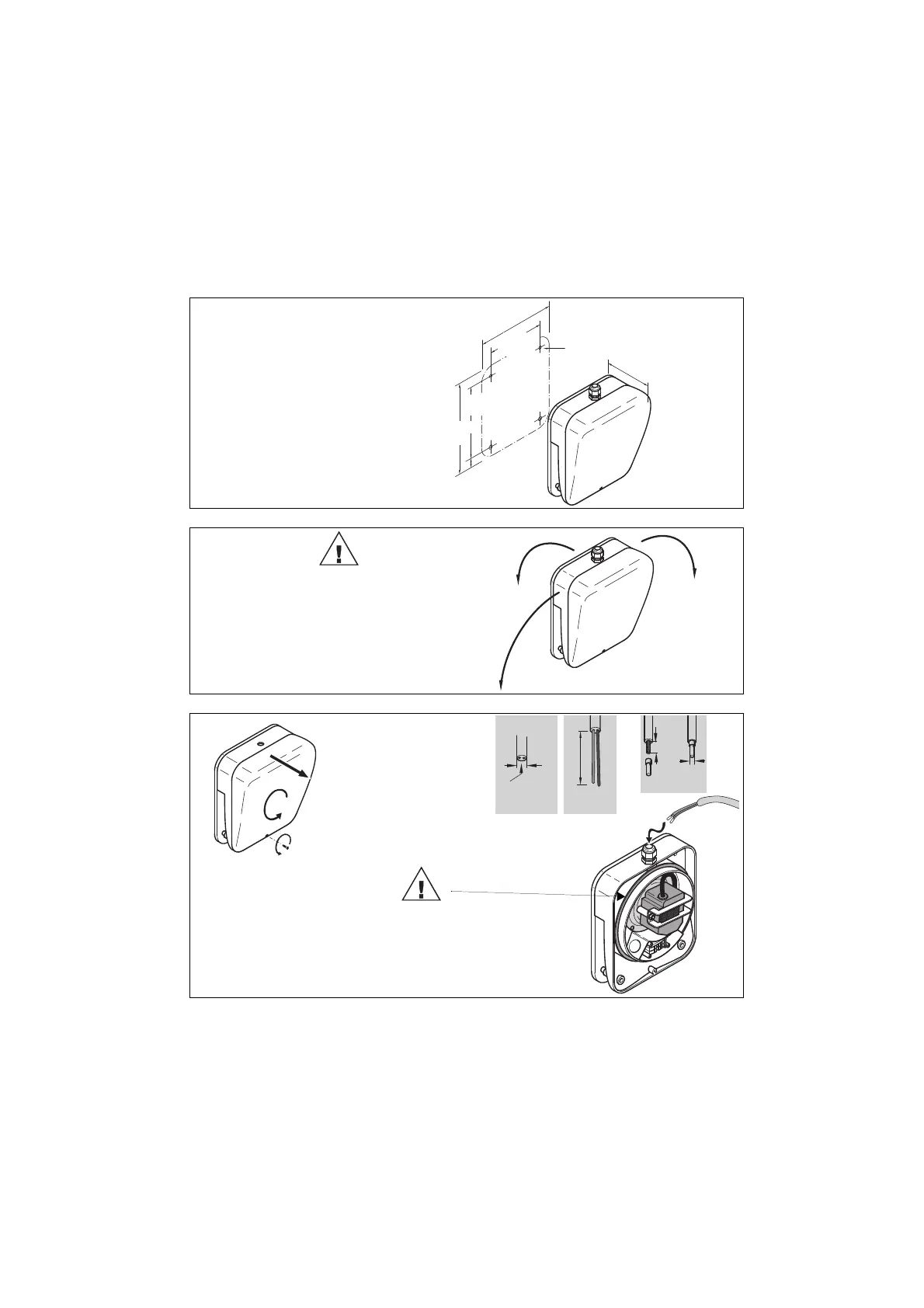

Zeichnungen / Drawings / Dessins
11
01-4602-7D0001/A-09/13-STVT-313651
11 Zeichnungen / Drawings / Dessins
1a)
1b)
2, 3)
max.
Ø6,5 mm
0.26”
178 mm
7.01”
22 mm
0.87”
160 mm
6.30”
207 mm
8.15”
130 mm
5.12”
104 mm
4.10”
oben
top
en haut
unten
bottom
en bas
Boden oder Wandmontage - Gerät niemals mit
Schallaustritt nach oben montieren.
Surface or wall mounting - never install the appli-
ance with sound exit upwards.
Montage sur fond plat ou équerre: ne jamais
monter l‘appareil avec la sortie sonore vers le
haut.
7mm
0.28”
1,5mm²
AWG 18-14
£
Ø 6,5-9,5 mm
0.22”-0.37”
2 Adern
2 Wires
2 Conduct.
35mm
1.38”
£
IP65!
Kabelverschraubung montieren und gut festziehen.
Mount cable gland and screw tightly into place.
Monter le passe-câble à vis et le
visser fermement.
