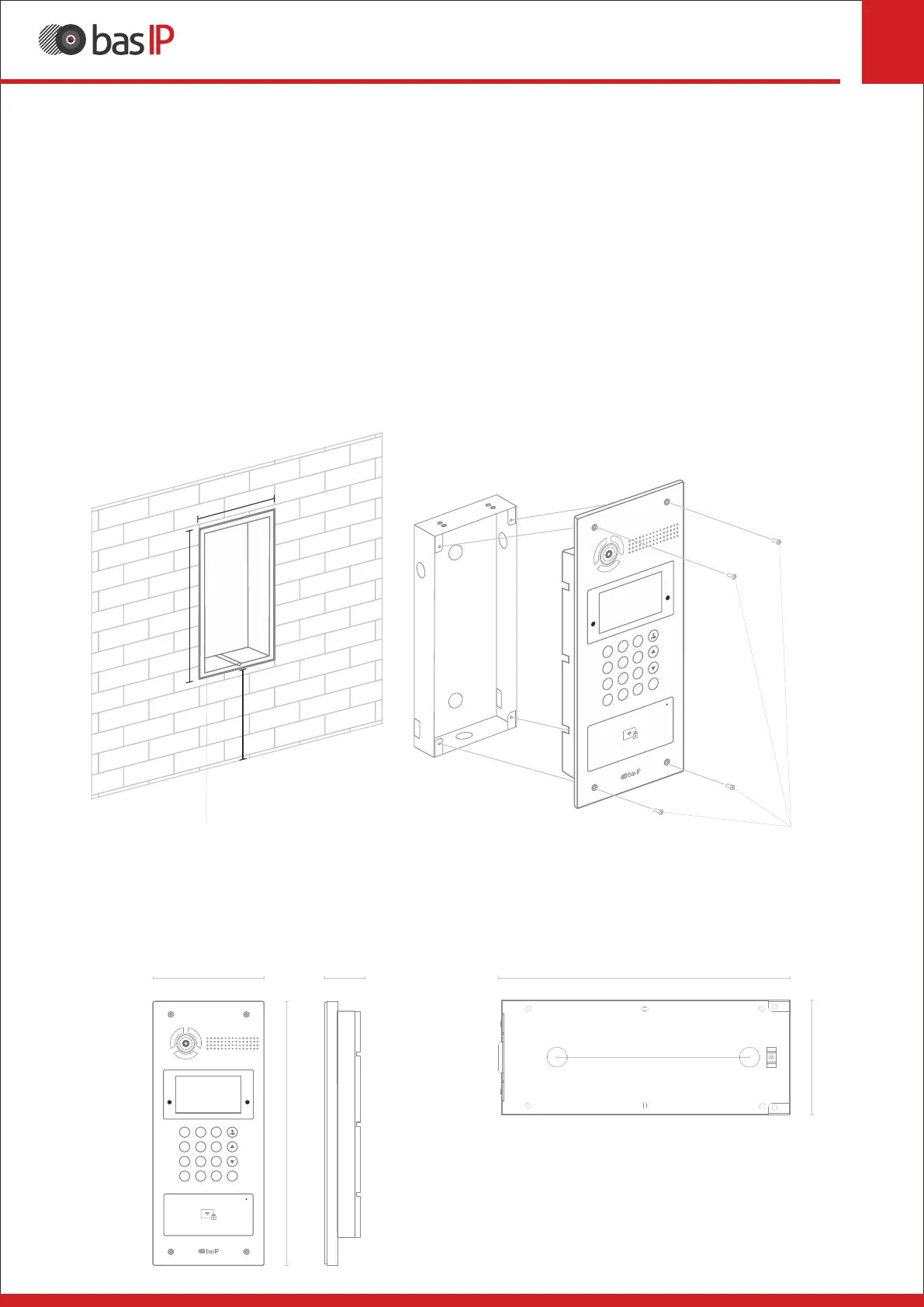

Механический монтаж
Внимание: отверстие в нижней части кронштейна предназначено для
слива попавшей воды. Не закрывайте его специально. Также необходимо
выполнить сливной желоб внизу ниши, который будет служить для отвода
воды наружу.
в стене с размерами 143×353×61 мм (для врезного монтажа). Габаритные
размеры кронштейна (монтажной коробки) = 141×351×60 мм.
Перед монтажом вызывной панели нужно предусмотреть углубление
Также необходимо предусмотреть подвод кабеля питания, доп. модулей и
локальной сети.
Вызывная панель
Кронштейн
351 мм
141 мм
239 мм
Ниша ВинтыВызывная панель
143
мм
353 мм
1
09
-
130
cм
Кронштейн
155 мм
375 мм
55 мм
