Installationsanleitung
36 Basler IP Fixed-Box-Kameras
Stromversorgung über Steckverbinder:
6. Sicherstellen, dass die Stromversorgung den in Tabelle 1 auf Seite 46
genannten Anforderungen und der Leitungsdurchmesser den Angaben
auf Seite 45 entspricht.
7. Masseader der Stromversorgung mithilfe der auf Seite 45 beschriebenen
Methode an Pin 1 der schwarzen, 8-poligen Weidmüller-Anschlussklemme
an der Kamerarückseite anklemmen und die positive Ader an Pin 3.

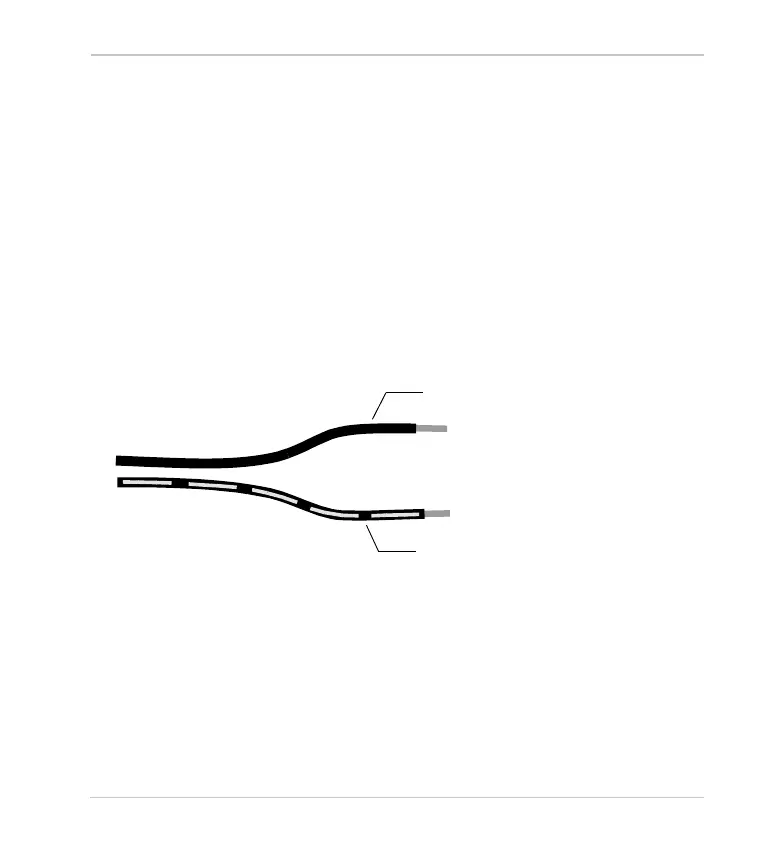

Wie in der folgenden Abbildung zu sehen ist, ist die positive Ader
üblicherweise mit einem weißen oder farbigen Streifen o.ä. markiert. (Ist die
positive Ader nicht sicher zu erkennen, diese mit einem
Spannungsmessgerät ermitteln.)
8. Wenn Geräte an die Pins DC-Out, I/O oder RS-485 im Steckverbinder der
Kamera angeschlossen werden:
a. Informationen zu Pinbelegungen und -funktionen des Steckverbinders
in Abschnitt 4 lesen und festlegen, auf welche Weise die Geräte mit der
Kamera verbunden werden sollen.
b. Geräteleitungen an die Weidmüller-Anschlussklemme an der
Kamerarückseite anschließen.
positive Ader (markiert)
Masseader
