Installationsanleitung
44 Basler IP Fixed-Box-Kameras

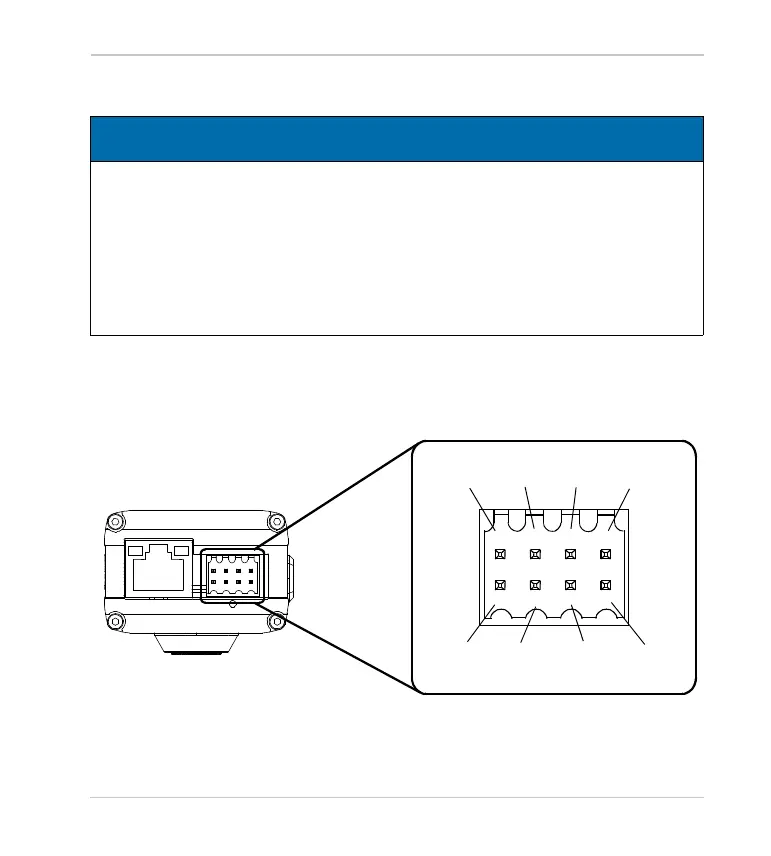

Die Pinnummerierung und -belegungen des Steckverbinders sind unten angegeben.
Die Pinbelegungen sind in Tabelle 1 auf Seite 46 im Detail beschrieben.
Beim Anklemmen der Adern an der Weidmüller-Anschlussklemme, dem
Gegenstecker zum Steckverbinder, ist die im Folgenden beschriebene
Methode anzuwenden. Die Adern werden in der Anschlussklemme durch
HINWEIS
Elektrostatische Entladung (ESD) kann zur Beschädigung elektronischer
Bauteile führen.
Sicherstellen, dass die schwarze, 8-polige Weidmüller-Anschlussklemme, die
mit der Kamera geliefert wird, immer im Steckverbinder an der
Kamerarückseite eingesteckt ist. Dadurch wird die Kamera vor Schäden durch
elektrostatische Entladung geschützt.
1
2
3
4
5
68
7
DC
Out
I/O-0 I/O-1
I/O-2
Gnd
ext.
Stromver-
sorgung
RS-485
A+
RS-485
B-
