25
7113868.01 - it
ISTRUZIONI DESTINATE ALL’INSTALLATORE
Un relè è disponibile per comandi ausiliari esterni. Collegare i morsetti 1-2-3 del connettore CN1 della schedina relè ai
rispettivi morsetti 10-9-8 della morsettiera M2.

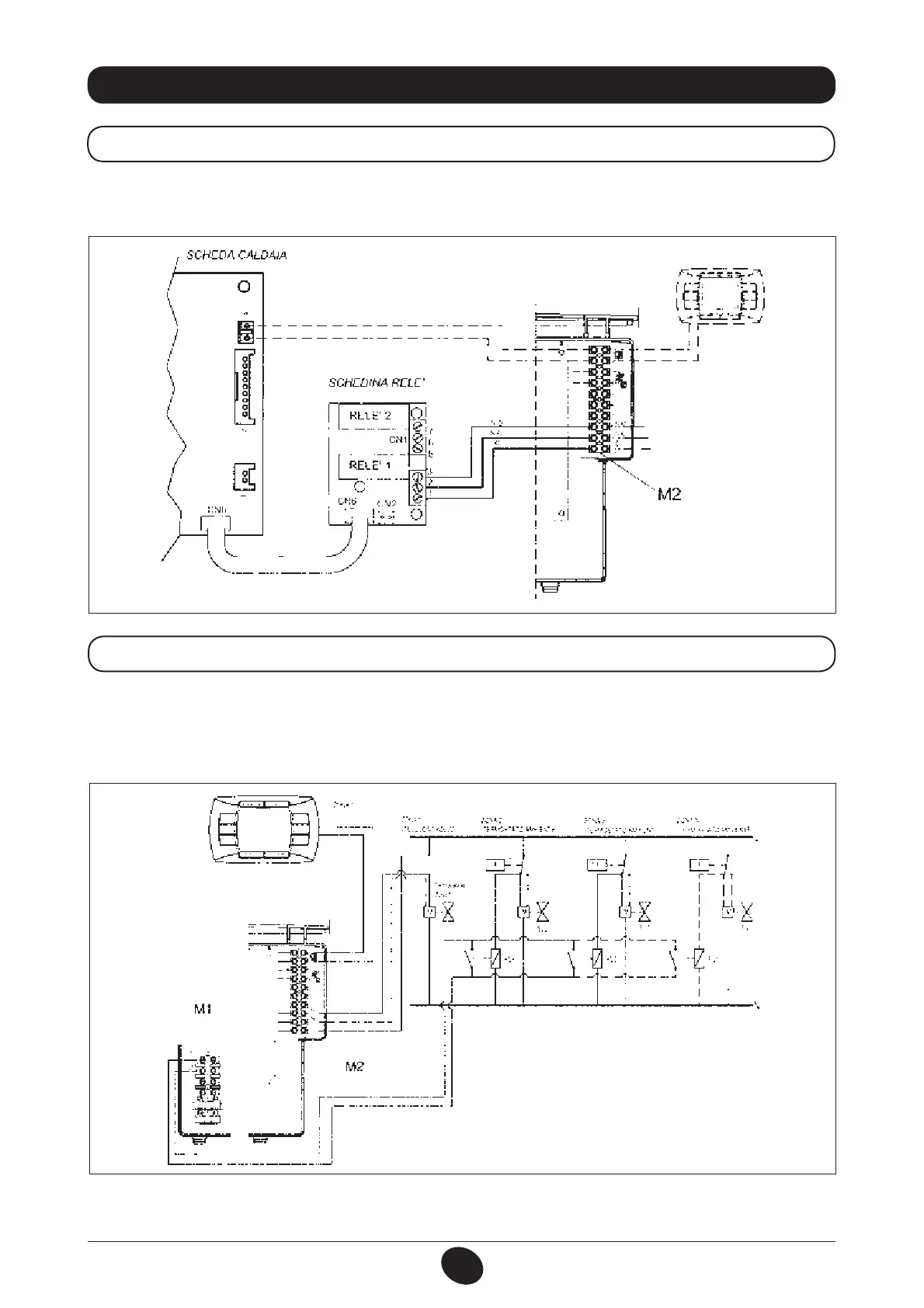

29. COLLEGAMENTO ELETTRICO AD UN IMPIANTO A ZONE
29.1 COLLEGAMENTO DELLA SCHEDA RELÈ
Figura 18
CG_2325 / 1102_1603
Il contatto relativo alla richiesta di funzionamento delle zone non controllate dal telecontrollo deve essere collegato in
parallelo e connesso ai morsetti 1-2 “TA” della morsettiera M1.
Il ponticello presente deve essere rimosso.
La zona controllata dal telecontrollo è gestita dall’elettrovalvola della zona 1, come illustrato in gura 19.
29.2 COLLEGAMENTO DELLE ZONE
IMPORTANTE: assicurarsi il parametro F04 = 2 (come da impostazione di fabbrica - paragrafo 20).
Figura 19
0709_2401 / CG_1825
